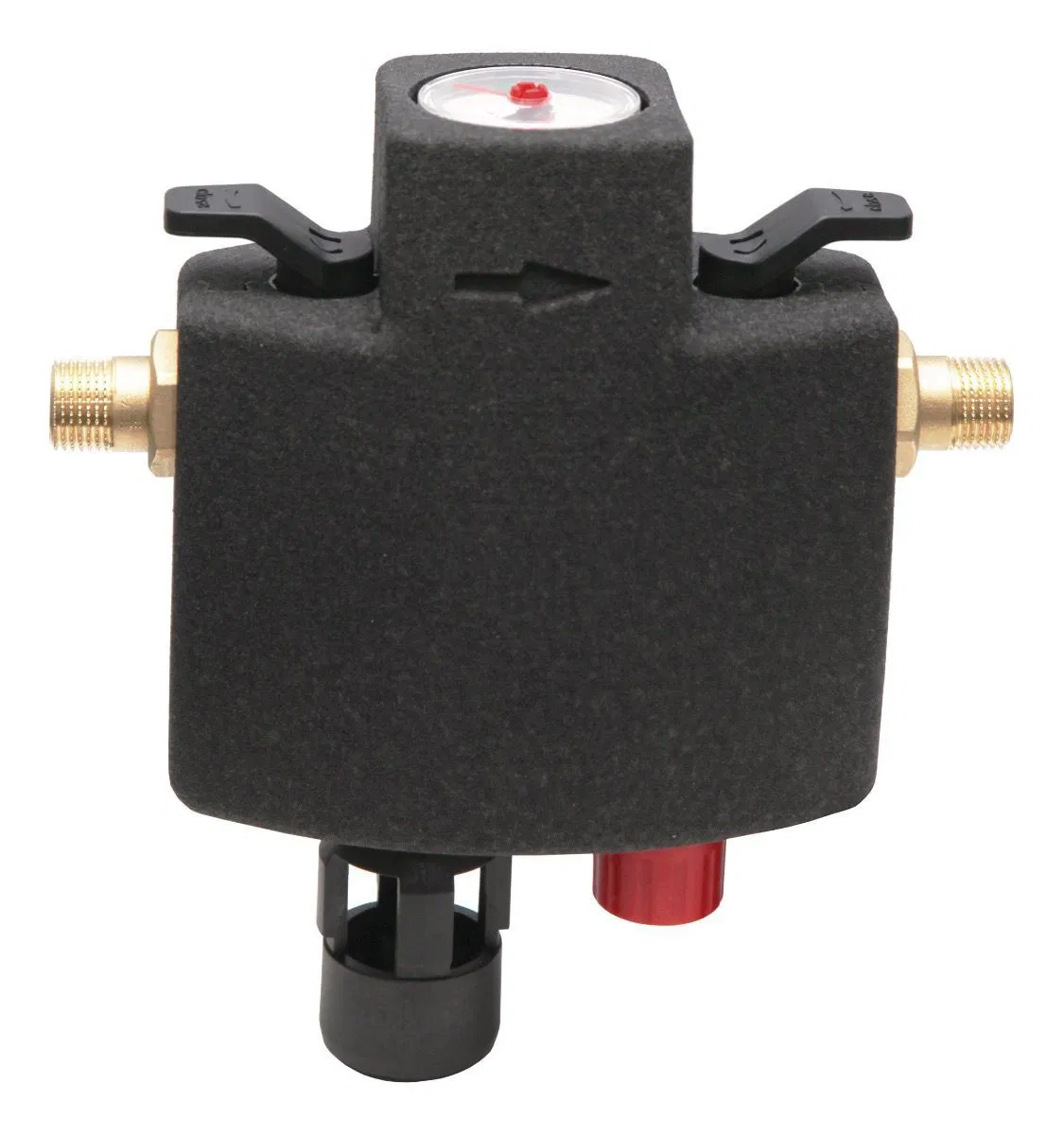

Syr Füllkombi BA 6628 mit Doppelmanometer

Anwendungsbereich

Die Füllkombi BA 6628 dient dem automatischen Be- und Nachfüllen von Warmwasser-Zentralheizungsanlagen gemäß DIN EN 12828. Sie wird entsprechend DIN EN 1717 dauerhaft mit der Trinkwasserleitung verbunden.

Der integrierte Systemtrenner Typ BA (zugelassen bis Flüssigkeitskategorie 4) verhindert zuverlässig das Zurückfließen von Heizungswasser in das Trinkwassernetz – selbst bei Druckabfall während des Füllvorgangs. Dadurch ist auch der Festanschluss von Heizungsanlagen mit Inhibitoren (z. B. Korrosions- oder Frostschutzmittel) zulässig. Ein temporärer Schlauchanschluss ist nicht erforderlich.

Hinweis: Nach dem Befüllen sollte die Absperrung der Füllkombi aus Sicherheitsgründen wieder geschlossen werden.

Ausführung

Die Füllkombi BA 6628 vereint alle Komponenten zur normgerechten Heizungsbefüllung in einem kompakten Gerät:

• Ein- und ausgangsseitige Absperrungen

• Druckminderer

• Doppelmanometer (Vor- und Hinterdruck)

• Systemtrenner Typ BA

• Abwasseranschluss

Werkstoffe

• Gehäuse: entzinkungsbeständiges Messing

• Schraubkappen: glasfaserverstärkter Kunststoff

• Gummiteile: alterungsbeständige Elastomere

• Membrane: verstärkt mit Polyamid-Gewebeeinlage

• Metallteile: Edelstahl 1.4305 und entzinkungsbeständiges Messing

• Schmutzfänger: Edelstahl, Maschenweite 0,25 mm

Alle eingesetzten Materialien entsprechen den anerkannten Regeln der Technik.

Einbauhinweise

• Fester Anschluss an die Heizungsanlage

• Armatur muss ständig zugänglich sein

• Nicht in frost- oder überflutungsgefährdeten Räumen installieren

• Entwässerungsanschluss muss austretende Wassermengen aufnehmen können

• Installation gemäß DIN EN 1717

• Empfehlung: Vorschalten eines Trinkwasserfilters

• Vermeidung von Stagnation (Zuleitung max. 10 × DN)

Die Füllkombi ist zum direkten Anschluss an den Flansch eines SYR Heizungsfilters geeignet.

Montage

• Rohrleitungen vor der Installation gründlich spülen

• Waagerechter, spannungsfreier Einbau in Fließrichtung

• Trichteranschluss nach unten

• Stagnationswasser in der Anschlussleitung vermeiden

Wartung

• Druckminderer werkseitig auf 1,5 bar eingestellt

• Einstellung:

  • Druck senken: Drehung Richtung „–“

  • Druck erhöhen: Drehung Richtung „+“

• Wartung des Druckminderers gemäß DIN EN 806-5

• Systemtrenner BA: jährliche Wartung verpflichtend

• Funktionsprüfung über integrierte Messanschlüsse mit Servicekoffer möglich

Technische Daten

• Medium: Trinkwasser

• Anschlussgröße: DN 20

• Eingangsdruck max.: 10 bar

• Ausgangsdruck: 1,5 – 5 bar

• Werkseinstellung: 1,5 bar

• Füllleistung: 1,5 m³/h bei Δp 1,5 bar

• Betriebstemperatur:

  • Eingang: max. 30 °C

  • Ausgang: max. 65 °C

• Einbaulage: waagerecht, Trichteranschluss nach unten

Zubehör / Lieferumfang

• Servicekoffer zur Funktionsprüfung: Art.-Nr. 6600.00.000

• Wartungsschlüssel für BA-Patrone: Art.-Nr. 6600.00.970
