Afriso 3-Wege Mischer ARV Vario (einstellbarer KvS-Wert)

Das 3-Wege-Mischventil ARV Vario ist die ideale Lösung zum Mischen und Verteilen von Volumenströmen in wasserbasierten Heizungs- und Kühlsystemen. Die gewünschte Vorlauftemperatur wird durch ein exakt einstellbares Mischungsverhältnis zwischen heißem Speicherwasser und kaltem Rücklaufwasser erreicht.

Dank des einstellbaren KvS-Werts lässt sich das Ventil optimal an die jeweiligen Anforderungen der Anlage anpassen – ohne Entleeren des Systems. Dadurch entfällt die Gefahr einer Über- oder Unterdimensionierung, auch bei späteren Änderungen oder Erweiterungen der Heizungsanlage.

Universell einsetzbar für Heiz- und Kühlsysteme

Das 3-Wege-Mischventil eignet sich für Mischanwendungen in Heizkörper- und Flächenheizungen sowie für den Einsatz als Verteil- oder Zonenmischer. Es ist ausgelegt für Wasser oder Wasser-Glykol-Gemische mit bis zu 50 % Glykolanteil und nicht für Trinkwasser geeignet.

Durch die optimierte Ventilgeometrie werden kleine minimale Volumenströme (Vmin) und eine niedrige minimal regelbare Leistung (Qmin) erreicht. Dies sorgt für eine hohe Ventilautorität, eine vollständige Nutzung des Regelbereichs von 0 bis 100 % sowie eine deutlich verbesserte Regelgüte ohne Taktung oder Strömungsgeräusche.

Vorteile für Regelung und hydraulischen Abgleich

Das ARV Vario 3-Wege-Mischventil unterstützt einen effizienten hydraulischen Abgleich, da die benötigte Heizleistung zuverlässig bereitgestellt und durchgesetzt werden kann. Die präzise Regelbarkeit trägt zur gleichmäßigen Wärmeverteilung und zum energieeffizienten Anlagenbetrieb bei.

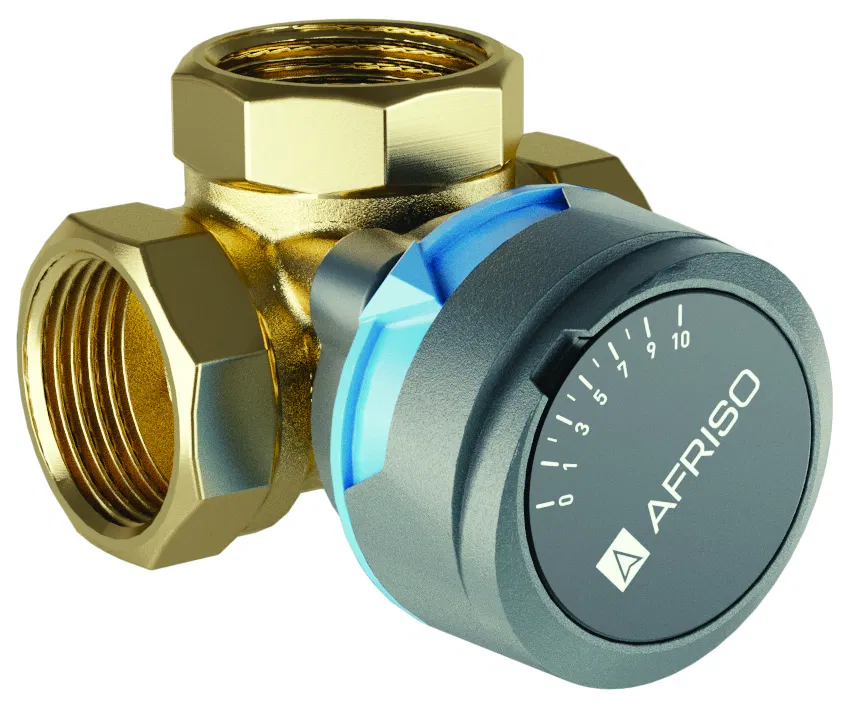

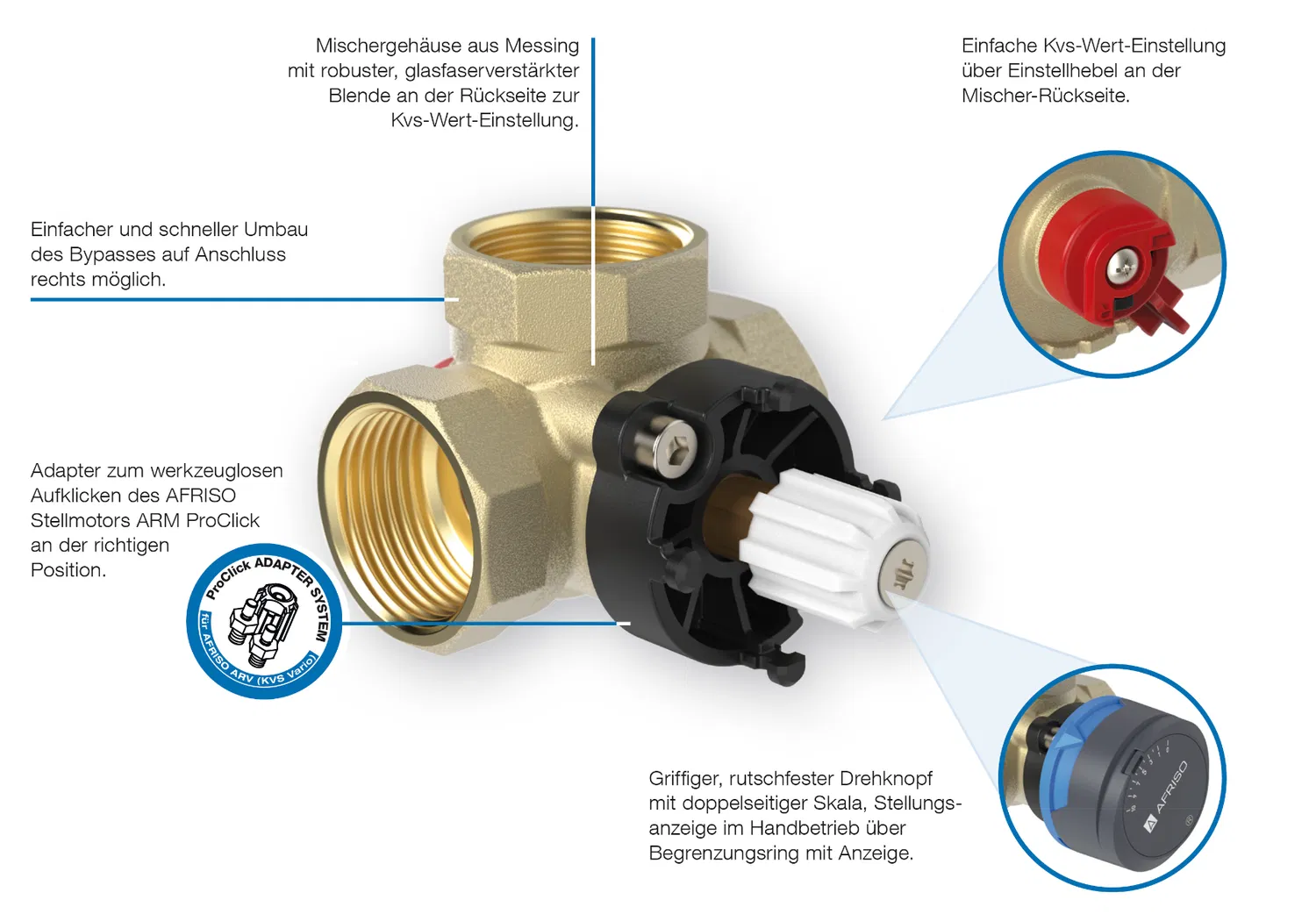

Das Ventil verfügt über ein robustes Messinggehäuse und eine Handbetätigung mit Skala (0–10 bzw. 10–0). Der Drehwinkel von 90° ermöglicht eine exakte Steuerung. Mit dem ProClick-Adapter lassen sich Afriso ARM-Stellmotoren schnell und einfach montieren.

Vorteile auf einen Blick

• Einstellbarer KvS-Wert ohne Entleeren der Anlage

• Keine Über- oder Unterdimensionierung

• Präzise Temperaturregelung durch 90°-Drehwinkel

• Volle Nutzung des Regelbereichs (0–100 %)

• Geräuschfreier Betrieb ohne Taktung

• Optimale Unterstützung des hydraulischen Abgleichs

• Robustes Messinggehäuse

• Schnelle Motor­montage dank ProClick-Adapter

Verfügbare Ausführungen

3-Wege-Mischventil ARV 382
Nennweite: DN 20 / Rp 3/4″
KvS-Wert: 3,5 – 9 m³/h

3-Wege-Mischventil ARV 384
Nennweite: DN 25 / Rp 1″
KvS-Wert: 4,5 – 12 m³/h

3-Wege-Mischventil ARV 385
Nennweite: DN 32 / Rp 1 1/4″
KvS-Wert: 7,5 – 19 m³/h

3-Wege-Mischventil ARV 386
Nennweite: DN 40 / Rp 1 1/2″
KvS-Wert: 14 – 36 m³/h

3-Wege-Mischventil ARV 387
Nennweite: DN 50 / Rp 2″
KvS-Wert: 17 – 50 m³/h

Technische Daten

• Nennweite: DN 20 – DN 50

• Anschluss: Rp 3/4″ – 2″

• KvS-Wert: einstellbar von 4,5 bis 50 m³/h

• Drehwinkel: 90°

• Temperaturbereich: +5 °C bis +95 °C

• Nenndruck: max. 10 bar

• Medium: Wasser, Wasser-Glykol-Gemisch bis 50 %

Hinweis zum KvS-Wert

Der KvS-Wert ist eine zentrale Kenngröße bei der Dimensionierung warmwassergeführter Heizungsanlagen und entscheidend für eine effiziente Wärmebereitstellung. Falsch dimensionierte Mischventile führen häufig zu ineffizientem Betrieb. Das ARV Vario 3-Wege-Mischventil löst dieses Problem durch den flexibel einstellbaren KvS-Wert und bleibt auch bei nachträglichen Anlagenänderungen uneingeschränkt nutzbar.
