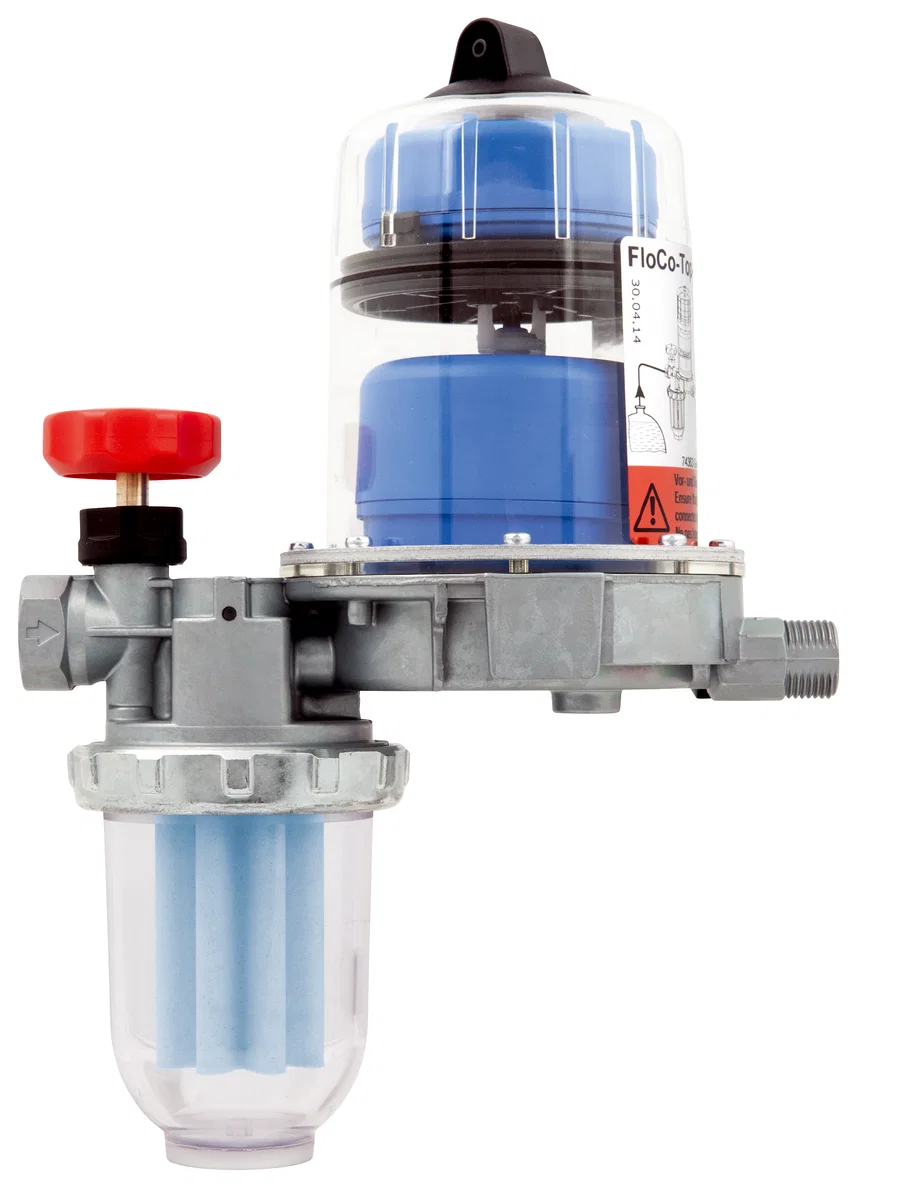

Afriso FloCo-Top-1 K Si – Kombinierter Heizölfilter und Heizöl-Entlüfter

Der Afriso FloCo-Top-1 K Si ist ein kombinierter Heizölfilter und Heizöl-Entlüfter, der Filtration, Entlüftung und Absperrfunktion in einer kompakten Baueinheit vereint. Er wurde für den Einsatz in Einstrangsystemen mit Rücklaufzuführung in Heizölverbraucheranlagen konzipiert und sorgt dort für eine kontinuierliche Entlüftung des Systems.

Ein integriertes Sicherheitssystem verhindert zuverlässig das Austreten von Ölschaum und trägt so wesentlich zur Betriebssicherheit der Heizungsanlage bei. Besonders hervorzuheben ist die druckwasserdichte Konstruktion bis 10 m Wassersäule, wodurch sich der FloCo-Top-1 K Si ideal für den Einsatz in Überschwemmungs- und hochwassergefährdeten Gebieten eignet. Bei Montage mit Entlüftungsschlauch besteht zusätzlich eine geprüfte Barrierefunktion (Proofed Barrier).

Das Gerät ist für die Medien Heizöl EL nach DIN 51603-1 sowie Dieselkraftstoff nach EN 590 geeignet und zeichnet sich zudem durch seine Beständigkeit gegenüber Bioheizöl- und Biodiesel-Mischungen mit einem Anteil von bis zu 20 % FAME aus. Damit ist das Produkt auch für moderne, nachhaltigere Brennstoffmischungen bestens gerüstet.

Der Anschluss erfolgt brennerseitig über G⅜ Außengewinde mit 60°-Konus für Brennerschläuche sowie tankseitig über G⅜ Innengewinde. Das Gerät ist für eine maximale Düsenleistung von 100 l/h und einen maximalen Rücklaufstrom von 120 l/h ausgelegt, bei einer Abscheideleistung für Luft/Gas von ca. 4 l/h.

Die Einbaulage erfordert ein senkrecht nach oben ausgerichtetes Schwimmergehäuse. Der Temperatureinsatzbereich liegt sowohl für das Medium als auch für die Umgebung bei maximal 60 °C. Der maximale Betriebsüberdruck beträgt 0,7 bar, was einer statischen Ölsäule von ca. 8 m entspricht, bei einem Prüfdruck von 6 bar.

Das robuste Gehäuse besteht aus Zink-Druckguss, während Entlüfterhaube und Filtertasse aus transparentem Kunststoff gefertigt sind, was eine einfache visuelle Kontrolle des Füllstands und der Filterverschmutzung ermöglicht.

Der Afriso FloCo-Top-1 K Si ist TÜV-geprüft (S 556 2021 S1) und verfügt über einen Übereinstimmungsnachweis (ÜHP) nach EN 12514.

Lieferumfang:

• Heizölentlüfter
• Halterung inkl. Montagematerial
• Schmutzabdeckung zum Anschluss des Entlüftungsschlauchs

Technische Daten im Überblick:

• Produktart: Kombinierter Heizölfilter und Heizöl-Entlüfter
• Anschluss Brennerseite: G⅜ AG mit 60°-Konus für Brennerschläuche
• Anschluss Tank: G⅜ IG
• Düsenleistung: max. 100 l/h
• Rücklaufstrom: max. 120 l/h
• Abscheideleistung Luft/Gas: ca. 4 l/h
• Einbaulage: Schwimmergehäuse senkrecht nach oben
• Temperatureinsatzbereich Medium: max. 60 °C
• Temperatureinsatzbereich Umgebung: max. 60 °C
• Betriebsüberdruck: max. 0,7 bar (entspricht ca. 8 m Ölsäule)
• Prüfdruck: 6 bar
• Maße (B x H x T): 165 x 221 x 99 mm
• Material Gehäuse: Zink-Druckguss
• Material Entlüfterhaube: transparenter Kunststoff
• Material Filtertasse: transparenter Kunststoff
• Prüfung: TÜV-geprüft (S 556 2021 S1)
• Verwendbarkeitsnachweis: ÜHP nach EN 12514
• Einsatzmedien: Heizöl EL (DIN 51603-1), Dieselkraftstoff (EN 590), Bioheizöl/Biodiesel bis 20 % FAME
