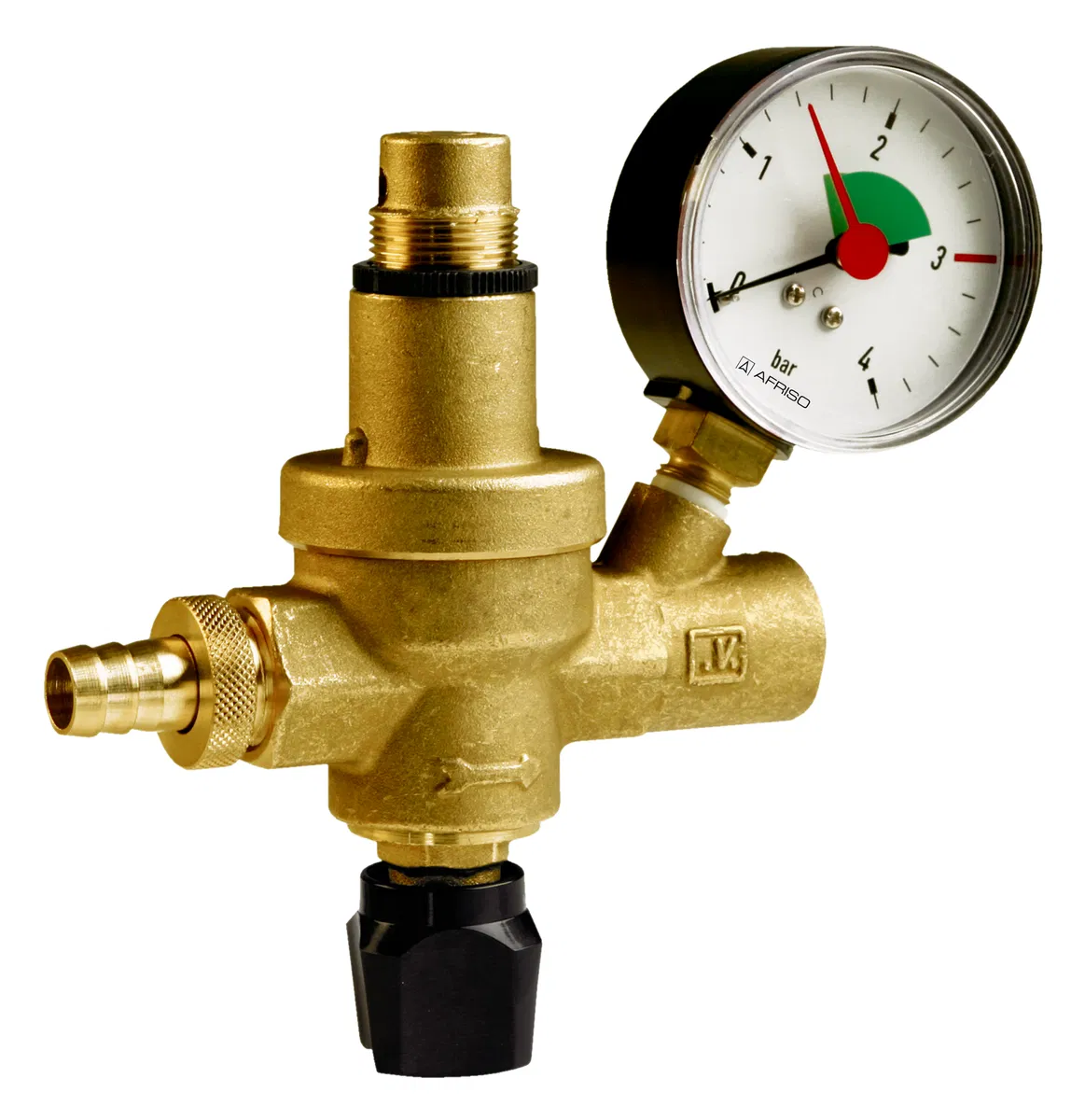

Afriso Füllarmatur FAM mit Manometer

Die Afriso Füllarmatur FAM ist eine hochwertige Kombinationsarmatur für Heizungsanlagen, die Füllen, Absperren, Druckmessen und Rückflussverhinderung in einem kompakten Gerät vereint. Mit integriertem Heizungsmanometer bietet sie maximale Kontrolle über den Systemdruck und ermöglicht eine präzise Befüllung geschlossener Heizkreisläufe.

Vorteile auf einen Blick

• Kombiniert Druckminderer, Absperrventil und Rückflussverhinderer

• Integriertes Heizungsmanometer Ø 63 mm (0–4 bar) zur direkten Druckanzeige

• Einstellbarer Hinterdruck zwischen 0,5 und 3 bar

• Sicheres und normgerechtes Befüllen von Heizungsanlagen

• Eingang für Schlauch Ø 12 mm, Ausgang G½-Innengewinde

• Radialer G¼-Anschluss für Manometer

Technische Daten

• Typ: FAM mit montiertem Heizungsmanometer

• Gehäuse: Messing mit Federhaube

• Eingang: Schlauchanschluss 12 mm

• Ausgang: G½ IG

• Manometer: Ø 63 mm, 0–4 bar, G¼ radial

• Vordruck: 6–10 bar

• Hinterdruck: Einstellbar 0,5–3 bar

• Medium: Heizungswasser

• Einsatzbereich: Heizungsbefüllung, Drucküberwachung

Anwendung

Die Afriso FAM eignet sich optimal für die normgerechte Befüllung und Wartung von Heizungsanlagen. Das integrierte Manometer ermöglicht eine kontinuierliche Überwachung des Systemdrucks, während der integrierte Druckminderer und Rückflussverhinderer eine sichere und einfache Handhabung gewährleisten.

Besonderheiten

• Kompakte Bauform für einfache Montage

• Geeignet für stationäre Installation oder mobile Befüllung über Schlauch

• Zuverlässiger Schutz des Heizungsnetzes durch Rückflussverhinderung

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
