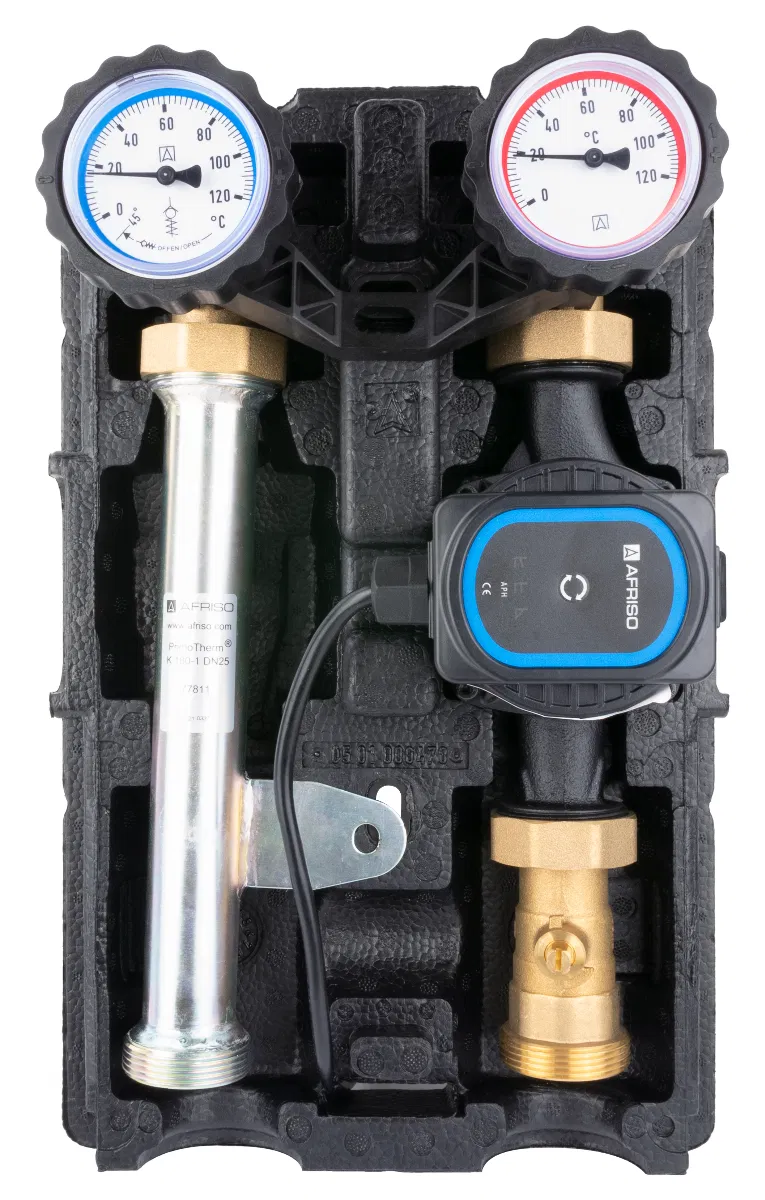

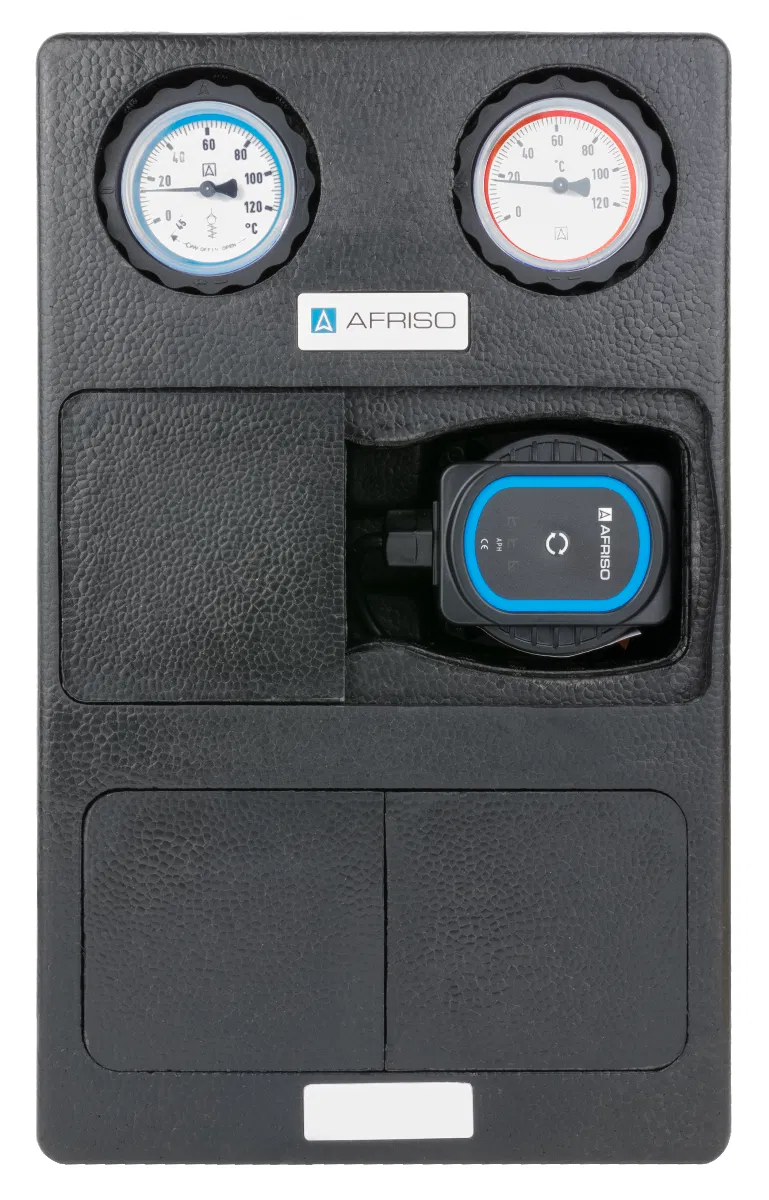

Afriso Pumpengruppe/Heizkreisset PrimoTherm K 180-1 DN25 1″ (inklusive Pumpe)

Die PrimoTherm® Heizungspumpengruppe DN25 ist eine kompakte, vormontierte und dichtheitsgeprüfte Heizlösung für ungemischte Heizkreise. Sie überzeugt durch modulares Design, ENEV-konforme Wärmedämmung und die integrierte Afriso Hocheffizienz-Umwälzpumpe (7 m, Energieeffizienzklasse A). Die Montage ist dank vormontierter Komponenten besonders einfach und zeitsparend, und der Vorlaufstrang lässt sich variabel rechts oder links anordnen.

Vorlaufstrang:

• Kombihahn mit Thermometer im Handrad (rote Kennung, 0–120 °C)

• Kugelhahn unterhalb der Pumpe

• Systemanschluss: Kessel G1½ außen / Heizkreis G1 innen

• Geeignet für Pumpen DN25 mit G1½ x 180 mm

Rücklaufstrang:

• Kombihahn mit Schwerkraftbremse, Thermometer im Handgriff (blaue Kennung, 0–120 °C)

• Längenausgleichsrohr mit Anschlussverschraubung

• Systemanschluss: Kessel G1½ außen / Heizkreis G1 innen

Vorteile:

• Vormontierte, dichtheitsgeprüfte und wärmegedämmte Baugruppe

• Modulares System: Vorlauf wahlweise links oder rechts

• Einfache und schnelle Montage

• Inklusive Hocheffizienz-Umwälzpumpe Klasse A für maximale Energieeinsparung

• Aufkleber mit Piktogrammen zur leichten Kennzeichnung der Heizkreise

Technische Daten:

• Achsabstand: 125 mm

• Kesselanschluss: G1½ AG

• Heizkreisanschluss: G1 IG

• Temperatureinsatzbereich: Max. 95 °C (kurzzeitig 120 °C)

• Max. Anlagendruck: 10 bar

• Nenngröße: DN25

• Kvs-Wert: 7,6 m³/h

• Wärmedämmung: Polypropylen EPP

• Abmessungen (B x H x T): 248 x 400 x 155 mm

• Umwälzpumpe: Afriso Hocheffizienzpumpe, Energieeffizienzklasse A, AC 230 V, 50 Hz

• Baulänge: 180 mm

• Schutzart: IP44 (EN 60529)

Anwendung:

Ideal für ungemischte Heizkreise in Wohn- und Gewerbegebäuden. Die PrimoTherm® DN25 verbindet Heizkessel und Rohrleitungssystem zuverlässig und sorgt für eine optimale Vorlauftemperaturregelung. Dank der Hocheffizienzpumpe sparen Sie Energie und schonen die Betriebskosten Ihrer Heizung.

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
