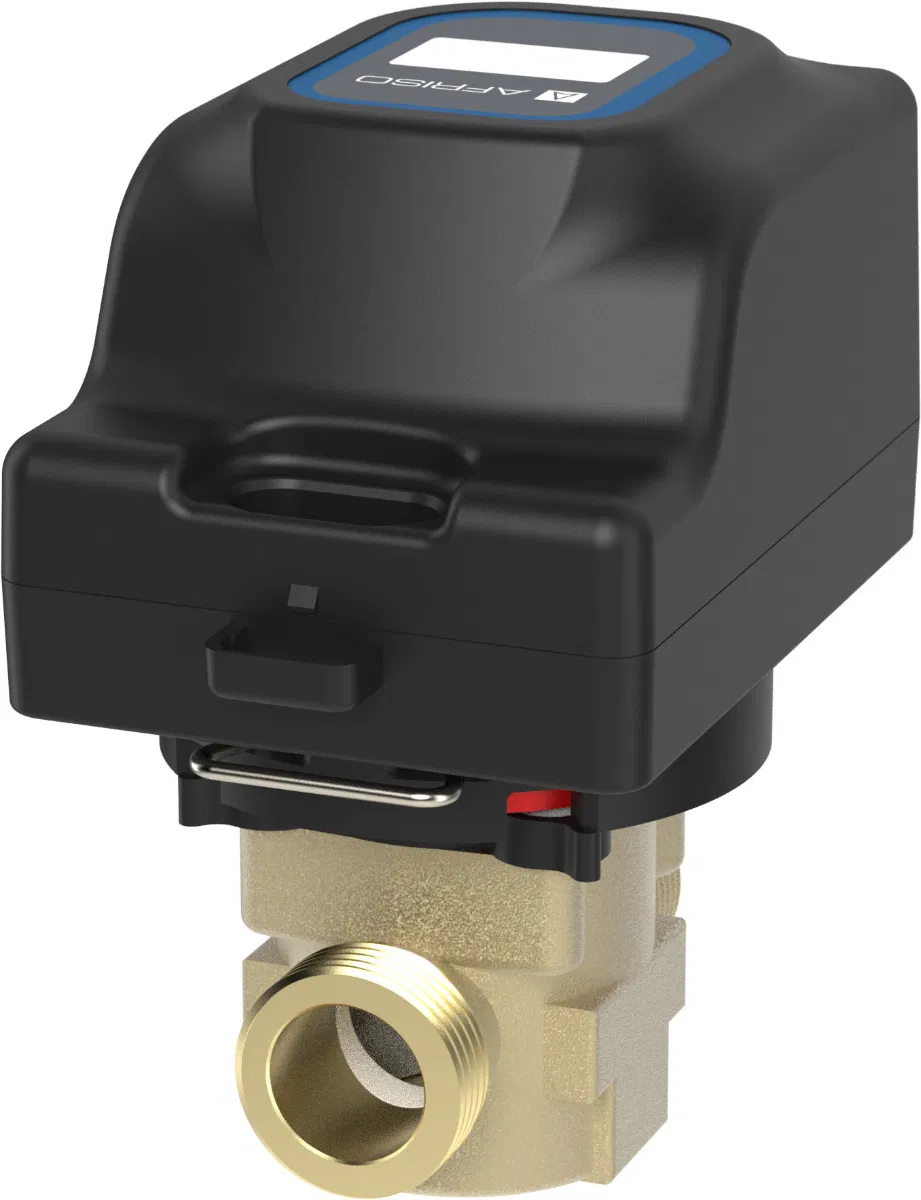

Afriso Zonenventil AZV 2-Wege, Ruhepostition geschlossen

Das AFRISO Zonenventil AZV 2-Wege mit Ruheposition geschlossen (NC) ist eine zuverlässige und vielseitige Lösung für den Einsatz in Wärmepumpen, Heizungs- und Hydrauliksystemen. Es eignet sich ideal zum Umschalten zwischen verschiedenen Betriebsarten wie Heizen und Kühlen oder Heizen und Brauchwassererwärmung.

Darüber hinaus kann das Zonenventil in Speichersystemen eingesetzt werden und dient bei Bedarf auch als Absperrventil. Dank unterschiedlicher Gehäusevarianten lässt sich das Ventil flexibel an verschiedene Einbausituationen und Einsatzorte anpassen.

Produktbeschreibung

Das AFRISO Zonenventil AZV überzeugt durch seine robuste Messingausführung und eine dauerhaft dichte Schließfunktion. Die intuitive Stellungsanzeige mit farbigem Ampel-System ermöglicht eine schnelle visuelle Kontrolle der Ventilstellung.

Durch den geringen Druckverlust ist das Ventil besonders für Anwendungen mit großen Wassermengen geeignet. Der wartungsfreie Aufbau und der leistungsarme Elektroantrieb machen das Zonenventil zu einer effizienten und langlebigen Lösung für moderne Heiz- und Wärmepumpensysteme.

Das Ventil ist für Wasser sowie Wasser-Glykol-Gemische mit bis zu 50 % Glykolanteil geeignet.

Vorteile

• Robuste Ausführung aus Messing

• Dicht schließend

• Klare Stellungsanzeige über farbiges Ampel-System

• Geringer Druckverlust, ideal für hohe Volumenströme

• Einfache Integration in Wärmepumpen und Hydrauliksysteme

• Wartungsfreier Betrieb

Technische Daten

• Ventilart: Zonenventil, 2-Wege

• Ruheposition: Geschlossen (NC)

• KVS-Wert: 10

• Material:

  • Gehäuse: Messing (CW617N)

  • Dichtungen: EPDM

• Betriebsdruck: Max. 10 bar

• Differenzdruck: Max. 2 bar

• Stellwinkel: 90°

• Medium: Heizungswasser oder Wasser-Glykol-Gemisch (max. 50 % Glykol)

• Temperatureinsatzbereich:

  • Medium: −20 bis +90 °C

  • Umgebung: 0 bis +75 °C

Elektroantrieb

• Gehäusematerial: Kunststoff (PC/ABS)

• Schutzklasse: II

• Schutzart: IP54 gemäß EN 60529

• Elektrischer Anschluss: AMP Superseal 1.5 Series 1745082-1

• Versorgungsspannung: AC 230 V, 50 Hz

• Laufzeit: 15 Sekunden

• Leistungsaufnahme:

  • < 7 W im Betrieb

  • 0 W in Ruheposition

• Nennbetriebsart: S3 25 %

Ausführungen

• AFRISO Zonenventil AZV 442
  2-Wege, G 3/4″, NC, KVS 10

• AFRISO Zonenventil AZV 443
  2-Wege, G 1″, NC, KVS 10

Optionen

• Antrieb mit abweichenden Stellzeiten

• Antrieb mit stärkerem Motor oder Getriebe

• Individuelle Gehäusegeometrien

• Alternative Anschlussvarianten

Fazit

Das AFRISO Zonenventil AZV 2-Wege bietet eine zuverlässige, energieeffiziente und wartungsfreie Lösung für moderne Heizungs-, Speicher- und Wärmepumpensysteme. Durch die robuste Bauweise, den geringen Druckverlust und die flexible Einsetzbarkeit ist es die ideale Wahl für anspruchsvolle Anwendungen.
