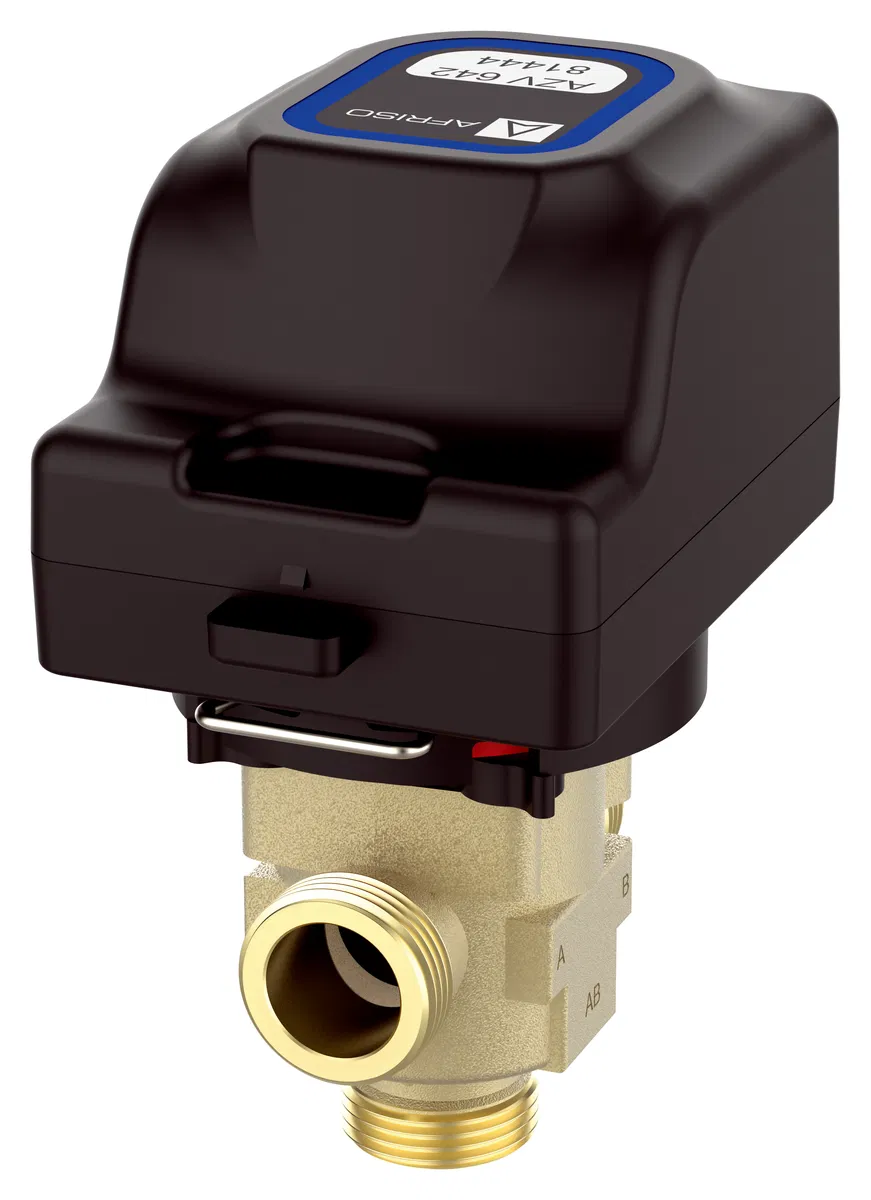

Afriso Zonenventil AZV 3-Wege

Flexibles 3-Wege-Umschaltventil für Heizungs- und Speicheranlagen
Das Afriso Zonenventil AZV in der 3-Wege-Ausführung ist ideal für Wärmepumpen, Hydrauliksysteme und Speichersysteme, um zuverlässig zwischen den Betriebsmodi Heizen, Kühlen oder Brauchwassererwärmung zu wechseln. Es fungiert gleichzeitig als Absperrventil und kann durch seine verschiedenen Gehäusevarianten flexibel an unterschiedliche Einsatzbereiche angepasst werden. Das Ventil ist geeignet für Wasser sowie Wasser-Glykol-Gemische mit bis zu 50 % Glykol.

Vorteile

• Robuste Messingausführung (CW617N) für lange Lebensdauer

• Dicht schließend – keine Leckagen

• Intuitive Stellungsanzeige durch farbiges Ampel-System

• Geringer Druckverlust, optimal für hohe Wassermengen

• Einfache Integration in Wärmepumpen, Heizungs- und Hydrauliksysteme

• Wartungsfrei

Technische Daten

• KVS-Werte: 8 / 8 / 11

• Betriebsdruck: max. 10 bar

• Differenzdruck: max. 2 bar

• Stellwinkel: 90°

• Medium: Heizungswasser oder Wasser-Glykol-Gemisch (max. 50 % Glykol)

• Temperatureinsatzbereich: Medium: –20 °C bis +90 °C, Umgebung: 0 °C bis +75 °C

• Elektroantrieb Gehäuse: Kunststoff (PC/ABS), Schutzklasse II, Schutzart IP54 (EN 60529)

• Elektrischer Anschluss: AMP Superseal 1.5 Series 1745082-1

• Laufzeit: 15 Sekunden

• Leistungsaufnahme: <7 W, in Ruheposition 0 W

• Versorgungsspannung: AC 230 V, 50 Hz

• Nennbetriebsart: S3 25 %

Ausführungen

Optionen

• Antrieb mit abweichender Stellzeit

• Motor/Getriebe mit höherer Leistung

• Individuelle Gehäusegeometrie

• Andere Anschlussarten

Fazit

Das Afriso Zonenventil AZV – 3-Wege-Ausführung bietet präzise Umschaltung zwischen Betriebsmodi, geringen Druckverlust und wartungsfreie Handhabung. Es ist die perfekte Wahl für Wärmepumpen, Heizungs- und Speicheranlagen, die flexible und zuverlässige Steuerung von Heiz- und Kühlkreisläufen erfordern.

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
