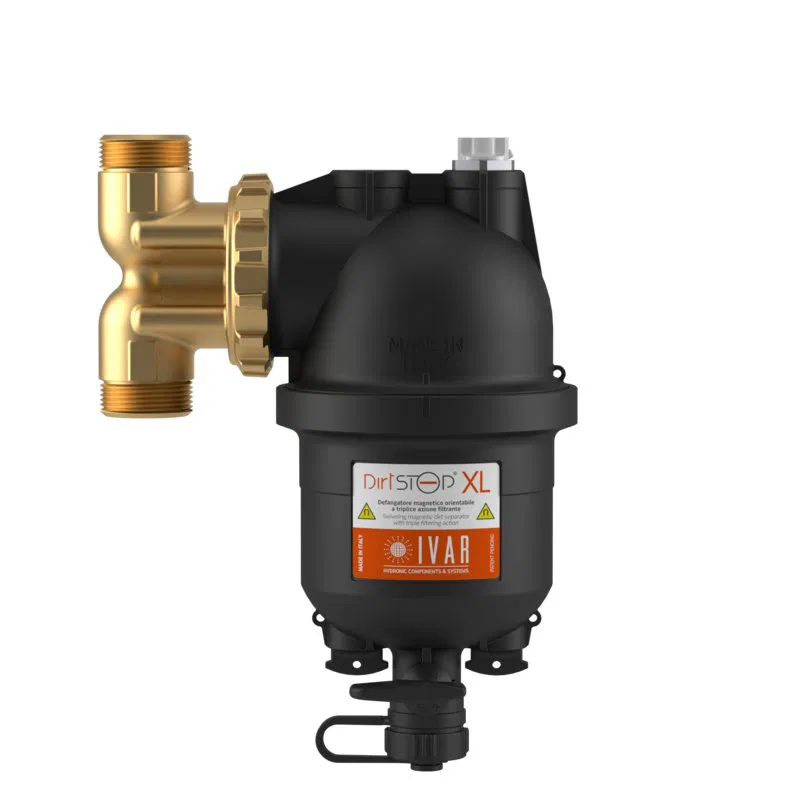

Dirtstop XL BM Magnetit- und Schlammabscheider

Der Dirtstop XL ist ein leistungsstarker magnetischer Schlammabscheider mit dreifacher Filterwirkung, speziell entwickelt zum Schutz und zur Erhaltung von Heizungs- und Kühlanlagen. Durch den hohen Volumenstrom eignet sich der Schlammabscheider besonders für Anlagen mit Wärmepumpen und sorgt für einen störungsfreien Betrieb.

Der Dirtstop XL schützt Metallteile der Heizungsanlage zuverlässig vor Korrosion und entfernt sowohl eisenhaltige Partikel als auch sonstige Verunreinigungen wie Kalk. Dank der Kombination aus Wirbelstrom-Vorabscheidung, leistungsstarkem Doppelmagneten und S-förmigem Maschenfilter werden alle relevanten Schmutzpartikel effektiv aus dem System entfernt. Die großvolumige Schlammsammelkammer ermöglicht eine einfache und seltene Reinigung, ohne dass die Anlage entleert werden muss.

Vorteile und Eigenschaften

• Hoher Volumenstrom, ideal für Wärmepumpen

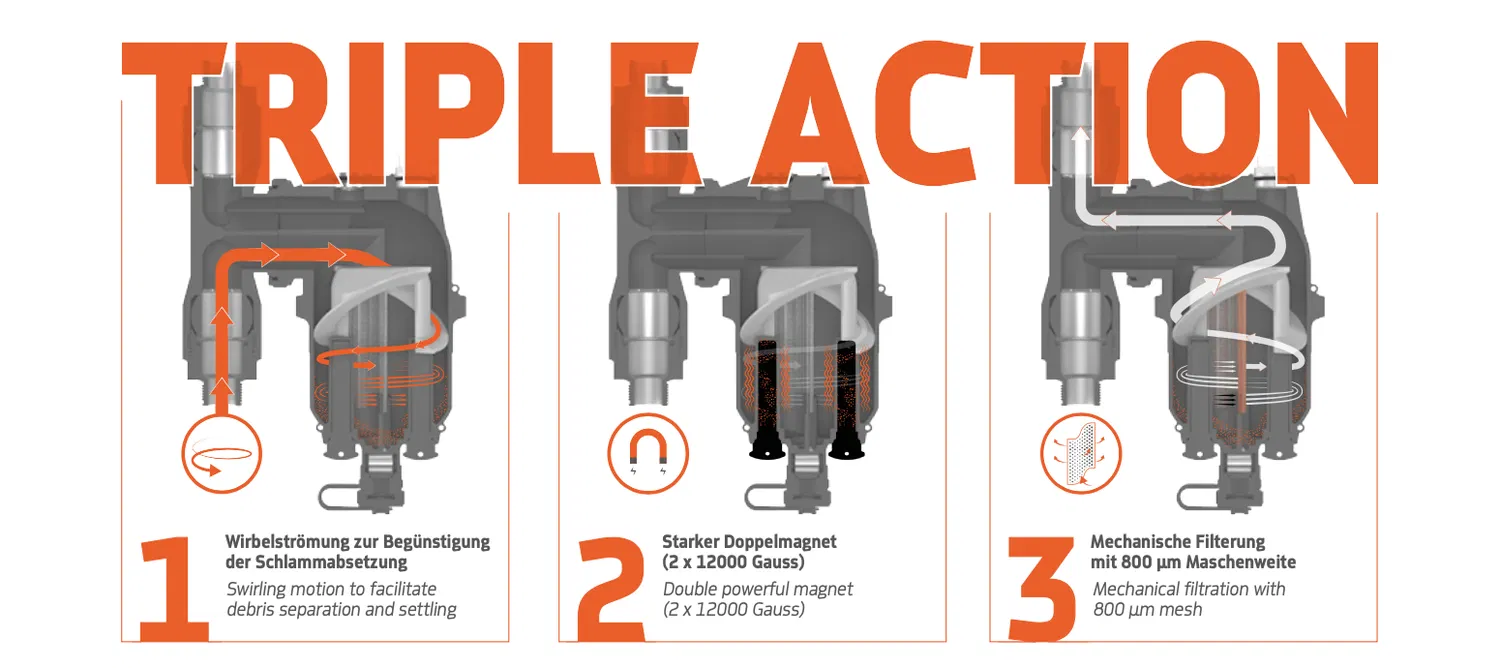

• Dreifache Filterwirkung: Wirbelstrom-Vorabscheidung, Doppelmagnet (2 x 12 000 Gauß) und Maschenfilter

• Einfache Installation vertikal, horizontal oder mit 45°-Neigung

• Großvolumige 450 ml Schlammsammelkammer reduziert Reinigungsintervalle

• S-förmiger Maschenfilter aus Edelstahl AISI 304 (500 μm für Erstspülung, 800 μm für Dauerbetrieb)

• Effektive Schwerkraftabscheidung für sedimentierte Partikel

• Universell einsetzbar in Zentralheizungs- und Kühlungsanlagen

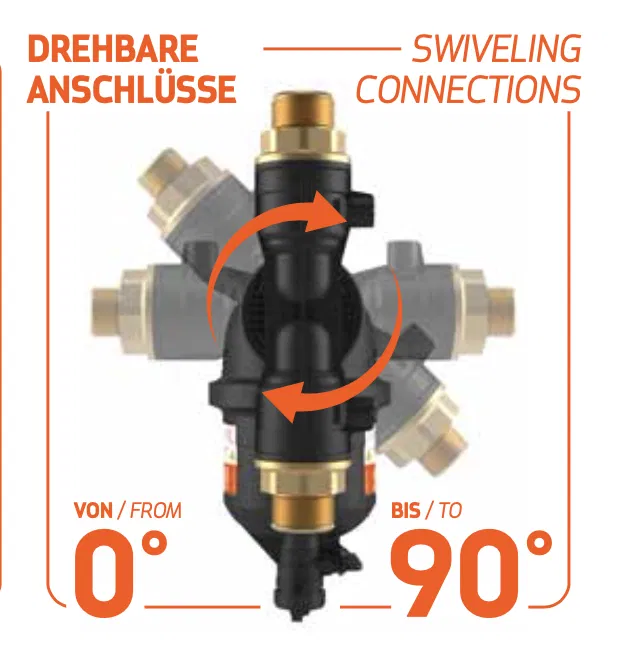

• Drehbares T-Fitting aus Messing oder Technopolymer für flexible Rohrführung

Technische Daten

• Betriebstemperatur: 0–90 °C

• Maximaler Betriebsdruck: 3 bar

• Durchflusskoeffizient (Kv): 13,9

• Maximaler Volumenstrom: 1” AG: 2,75 m³/h, 1 ¼” AG: 4,6 m³/h

• Maschenfilter: 500 μm (Erstspülung), 800 μm (normaler Betrieb), Edelstahl AISI 304

• Magnet: Neodym, 2 x 12 000 G, diametrale Magnetisierung

• Kompatible Medien: Wasser oder Wasser-Glykol-Gemisch (max. 50 % Glykol)

Anwendung

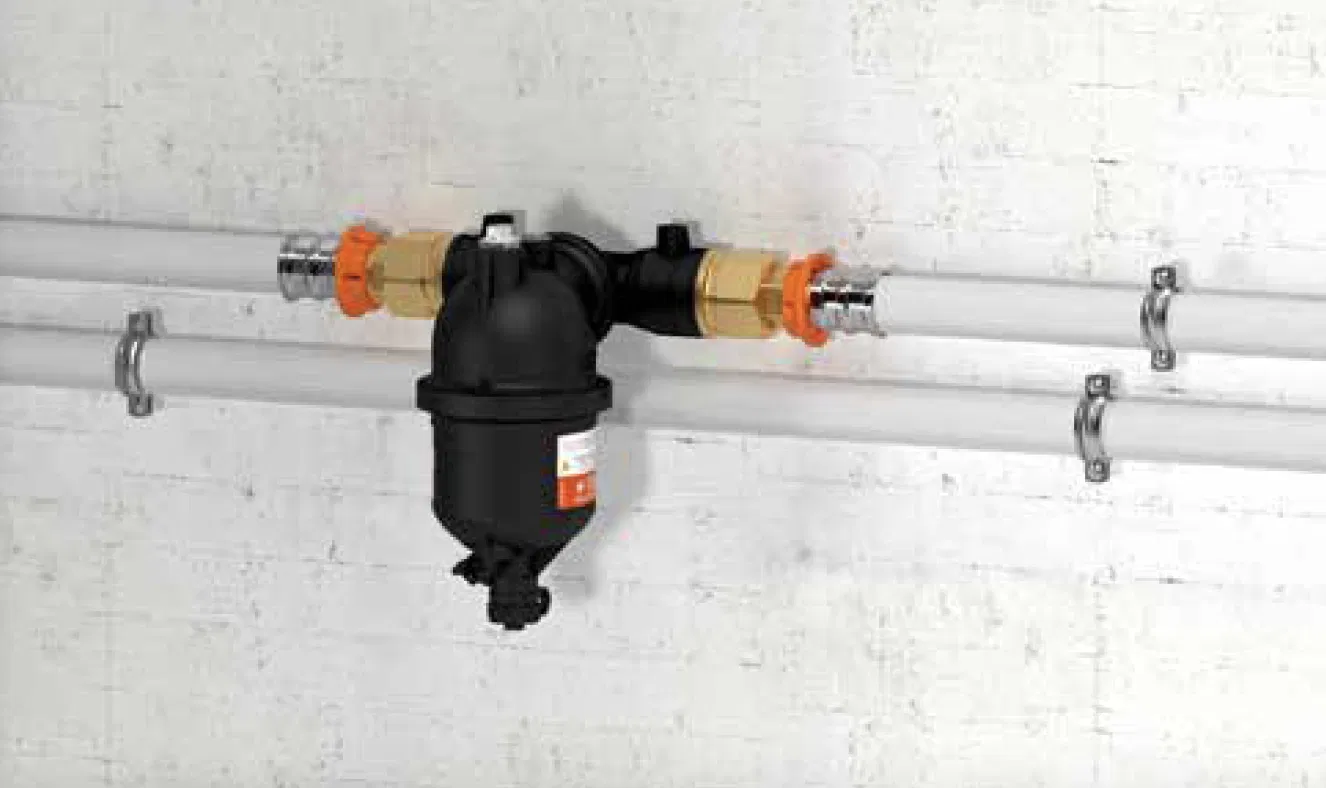

Der Dirtstop XL eignet sich zur Installation unter wandhängenden Wärmeerzeugern oder direkt am zentralen Wärmeerzeuger. Er gewährleistet die effektive Entfernung von Schlamm und eisenhaltigen Partikeln und trägt so maßgeblich zur Verlängerung der Lebensdauer und Leistungsfähigkeit von Heizungs- und Kühlanlagen bei.

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
