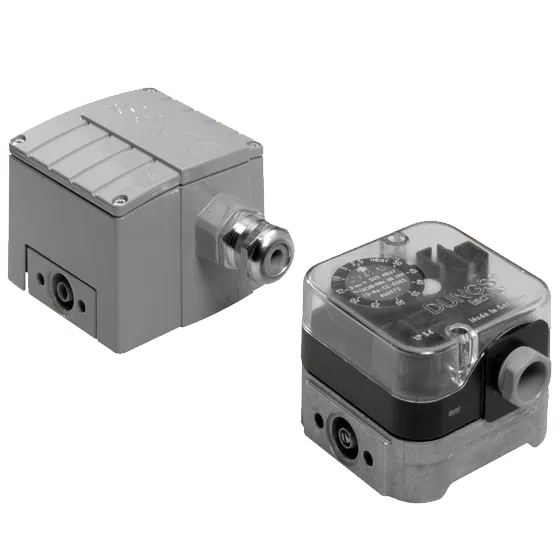

Dungs GGW A4 Differenzdruckwächter Überdruck für Gas, Luft, Rauch- und Abgase

Der Dungs GGW A4 Differenzdruckwächter Überdruck ist ein einstellbarer Differenzdruckwächter nach EN 1854 für Feuerungs-, Lüftungs- und Klimaanlagen. Er schaltet Stromkreise zuverlässig ein, aus oder um, sobald der aktuelle Druck den voreingestellten Sollwert erreicht. Der Schaltpunkt wird bequem über ein Einstellrad mit Skala eingestellt.

Anwendungen

• Differenzdrucküberwachung in Feuerungsanlagen

• Lüftungs- und Klimatechnik

• Für Gase der Gasfamilien 1, 2, 3, neutrale gasförmige Medien, Luft, Rauch- und Abgase

• Buntmetallfrei, geeignet für Gase bis max. 0,1 vol.% H₂S, trocken

Zulassungen

• EG-Baumusterprüfbescheinigung nach EG-Gasgeräteverordnung

• EG-Druckgeräterichtlinie

• Druckwächter Klasse „S“ nach EN 1854

• TÜV-geprüft als Druckwächter besonderer Bauart nach TRD 604 und VdTÜV-Merkblatt Druck 100/1

Technische Merkmale

• Differenzdruckwächter im Überdruckbereich, arbeitet ohne Hilfsenergie

• Druckanschluss: G 1/4 (+), P-: G 1/8 (-)

• Integrierter Messstutzen im Metallgehäuse, Ø 9 mm

• Schutzart: IP 54 (Haube klar), optional IP 65 (Metallgehäuse)

• Max. Betriebsdruck:

  • GGW 3–150 A4 / GGW 3–150 A4/2: 0–500 mbar

  • GGW 3–150 A4-U / GGW 3–150 A4-U/2: 0–-500 mbar

• Werkstoffe: Aluminiumdruckguss, Polycarbonat, NBR-Membrane, vergoldeter Schaltkontakt (Au) für DDC-Anwendungen

• Elektrischer Anschluss: Schraubklemmen M20x1,5 oder Steckanschluss DIN EN 175 301-803, 3-polig

• Schaltspannung: DC 5–48 V, AC 24–250 V

• Nennstrom: AC max. 10 A, DC 20 mA

• Schaltstrom: AC 20 mA–6 A, DC 5 mA–1 A

• Einstelltoleranz: ±15 % des Sollwertes

• Abwanderung: ≤ ±15 % über Lebensdauerprüfung

Funktion

Der Differenzdruck wirkt über die Membrane gegen die Einstellfeder auf den Mikroschalter. Das Schaltwerk spricht auf den Druckunterschied zwischen den beiden Kammern [G 1/4 (+) ↔ G 1/8 (-)] an und schaltet beim Über- oder Unterschreiten des Sollwertes einen Stromkreis ein, aus oder um.

Einsatzbereiche

Der Dungs GGW A4 Überdruck-Differenzdruckwächter ist ideal für Feuerungsanlagen, Lüftungs- und Klimasysteme, bei denen präzise Überdrucküberwachung und zuverlässige Schaltfunktionen gefordert sind. Die robuste Bauweise und die TÜV-geprüfte Ausführung gewährleisten hohe Betriebssicherheit und lange Lebensdauer.

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
