Dungs GW A5/1 Compact-Druckwächter für Mehrfachstellgeräte

Dungs GW A5/1 Compact-Druckwächter für Mehrfachstellgeräte – Präzise Drucküberwachung für Gasinstallationen

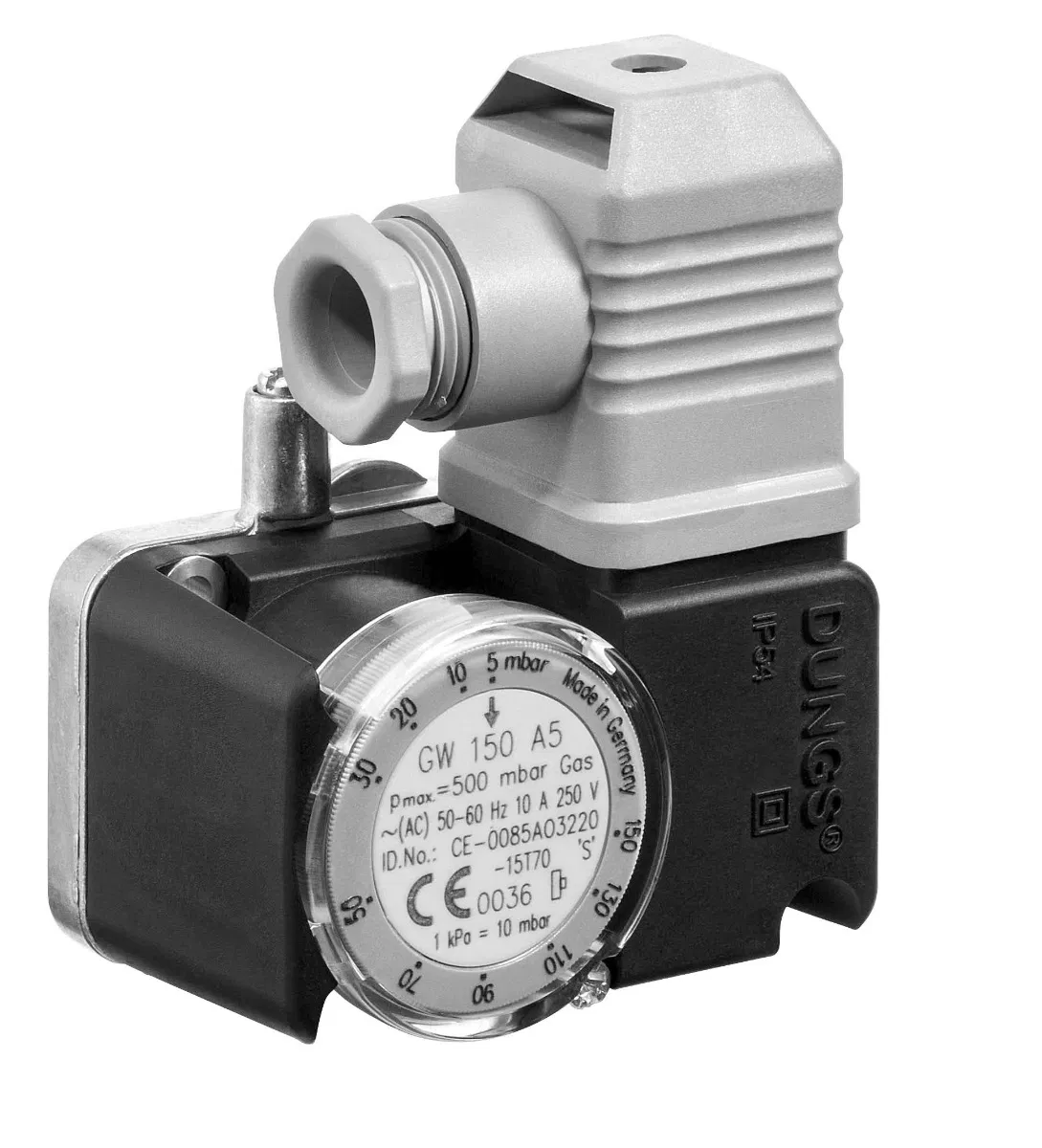

Der Dungs GW A5/1 Compact-Druckwächter ist ein kompakter Druckwächter nach EN 1854, speziell für die Anwendung an DUNGS Mehrfachstellgeräten wie GasMultiBloc und Doppelmagnetventil DMV. Er schaltet Stromkreise zuverlässig ein, aus oder um, sobald der aktuelle Druck den voreingestellten Sollwert erreicht.

Vorteile und Funktionen

• Einfache und zeitsparende Schaltpunkteinstellung über Einstellrad mit Skala – kein Manometer erforderlich

• Kompakte Bauweise für flexible Montage direkt am Gehäuse oder über Adapter

• Geeignet für Gase der Gasfamilien 1, 2, 3 sowie neutrale gasförmige Medien

• Unterschiedliche Reaktionszeiten möglich:

  • GW A5/1: Langsame Reaktion bei kurzzeitigen Druckschwankungen durch zusätzliche Dämpfungsdüse

• Hohe Betriebssicherheit durch präzises Schaltverhalten

Technische Daten

• Max. Betriebsdruck: 500 mbar (50 kPa) bzw. 1000 mbar (100 kPa), abhängig vom Typ

• Druckanschluss: O-Ring-Flansch an der Unterseite des Druckwächters

• Messanschluss: Ø 9 mm, nutzbare Länge 10 mm, mit Verschlussschraube

• Temperaturbereich: Umgebung -15 °C bis +70 °C, Medium -15 °C bis +70 °C, Lagerung -30 °C bis +80 °C

• Werkstoffe: Gehäuse Aluminiumdruckguss, Schalterteil Polyamid, Membrane NBR, Schaltkontakt Ag

• Schaltspannung: AC min. 24 V – max. 250 V, DC min. 24 V – max. 48 V

• Nennstrom: AC max. 10 A, DC min. 20 mA, max. 1 A

• Elektrischer Anschluss: Steckanschluss für Leitungsdose nach DIN EN 175 301-803, 3-polig, schutzisoliert

• Schutzart: IP 54 nach IEC 529 (EN 60529)

• Einstelltoleranz: ±15 % Schaltpunktabweichung

• Abwanderung: ≤ ±15 % zulässige Abweichung nach Lebensdauerprüfung EN 1854

Einsatzbereiche

Der Dungs GW A5/1 Compact-Druckwächter ist optimal für Mehrfachstellgeräte in Heizungs-, Gasversorgungs- und Industrieanlagen. Er bietet präzise, zuverlässige Drucküberwachung selbst bei kurzzeitigen Schwankungen und sorgt für maximale Sicherheit und Betriebskontinuität.

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
