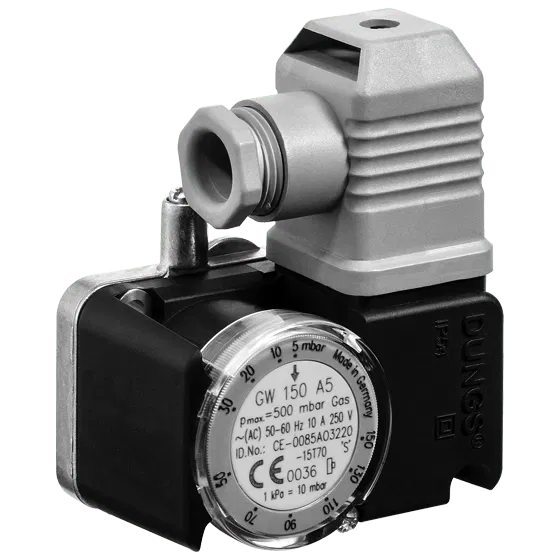

Dungs GW A5 Compact-Druckwächter für Mehrfachstellgeräte

Dungs GW A5 Compact-Druckwächter für Mehrfachstellgeräte – Präzise Drucküberwachung nach EN 1854

Der Dungs GW A5 Compact-Druckwächter ist ein kompakter und zuverlässiger Druckwächter für die DUNGS Mehrfachstellgeräte. Er schaltet Stromkreise bei Druckänderungen präzise ein, aus oder um, abhängig vom voreingestellten Sollwert. Dank des einfach zu bedienenden Einstellrads mit Skala kann der Schaltpunkt schnell und ohne Manometer eingestellt werden.

Anwendung

Der GW A5 Compact-Druckwächter ist speziell für die DUNGS Mehrfachstellgeräte GasMultiBloc und Doppelmagnetventil DMV geeignet. Er kann direkt am Gehäuse oder über Adapter montiert werden und ist für Gase der Gasfamilien 1, 2, 3 sowie neutrale gasförmige Medien einsetzbar.

Zulassungen und Sicherheit

• EG-Baumusterprüfbescheinigung nach EG-Gasgeräteverordnung

• Druckwächter Klasse „S“ nach EN 1854

• Zulassungen in weiteren wichtigen Gasverbrauchsländern

Schaltverhalten

• GW…A5: schnelle Reaktion bei Druckschwankungen

• GW…A5/1: gedämpfte Reaktion bei kurzzeitigen Druckschwankungen durch zusätzliche Dämpfungsdüse

Technische Daten

• Max. Betriebsdruck:

  • GW 3 A5, GW 150 A5: 500 mbar (50 kPa)

  • GW 500 A5: 1000 mbar (100 kPa)

• Druckanschluss: O-Ring-Flanschanschluss an der Unterseite

• Messanschluss: ø 9 mm, nutzbare Länge 10 mm, mit Verschlussschraube

• Temperaturbereich:

  • Umgebung: -15 °C bis +70 °C

  • Medium: -15 °C bis +70 °C

  • Lagerung: -30 °C bis +80 °C

• Werkstoffe: Gehäuse Aluminiumdruckguss, Schalterteil Polyamid, Membrane NBR, Schaltkontakt Ag

• Schaltspannung: AC 24–250 V, DC 24–48 V

• Nennstrom: GW 10–500 A5: AC max. 10 A, GW 3 A5: AC max. 6 A

• Schaltstrom: AC max. 6 A bei cos φ 1, DC max. 1 A

• Elektrischer Anschluss: Steckanschluss für Leitungsdose nach DIN EN 175 301-803, 3-polig, schutzisoliert

• Schutzart: IP 54 nach IEC 529 (EN 60529)

• Einstelltoleranz: ± 15 % des Sollwertes

• Abwanderung: ≤ ± 15 % über Lebensdauerprüfung

Zuverlässige Qualität für professionelle Anwendungen

Der Dungs GW A5 Compact-Druckwächter überzeugt durch kurze Reaktionszeiten, einfache Montage und präzise Schaltpunkte. Er ist ideal für den Einsatz in Mehrfachstellgeräten von Gasversorgungs- und Heizungsanlagen sowie industriellen Gasinstallationen.

Mit dem GW A5 erhalten Sie geprüfte Qualität, maximale Betriebssicherheit und eine langlebige Lösung für die zuverlässige Drucküberwachung.
