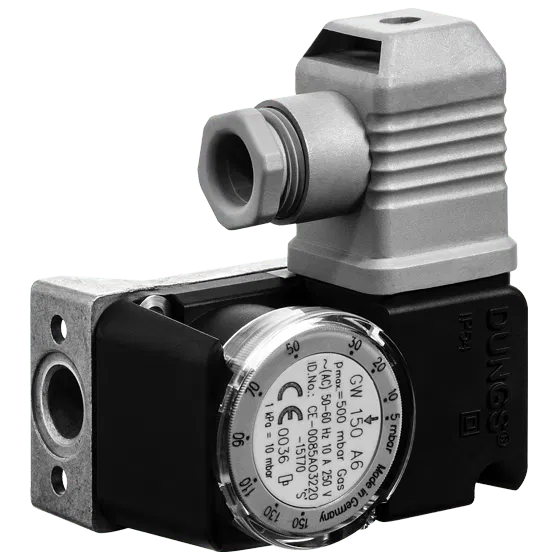

Dungs GW A6/1 Compact-Druckwächter für Mehrfachstellgeräte (Ag-G3-MS9-V0-VS3)

Der Dungs GW A6/1 Compact-Druckwächter Ag-G3-MS9-V0-VS3 ist ein kompakter Druckwächter mit zwei Dämpfungsdüsen, speziell für DUNGS Mehrfachstellgeräte wie GasMultiBloc und Doppelmagnetventil DMV. Er schaltet Stromkreise zuverlässig ein, aus oder um, sobald der Druck den voreingestellten Sollwert erreicht.

Vorteile und Funktionen

• Zwei Dämpfungsdüsen für stabilisierte Reaktion bei kurzzeitigen Druckschwankungen

• Einfache, zeitsparende Einstellung des Schaltpunkts über Einstellrad

• Flexible Montage direkt am Gehäuse oder über Adapter

• Geeignet für Gase der Gasfamilien 1, 2, 3 sowie neutrale gasförmige Medien

• Robuste Bauweise für langlebigen und zuverlässigen Betrieb

Technische Daten

• Max. Betriebsdruck:

  • GW 3–150 A6: 500 mbar (50 kPa)

  • GW 500 A6: 1000 mbar (100 kPa)

• Druckanschluss:

  • Standard (V0): mittig Gehäuseunterseite G 1/4″-Innengewinde nach ISO 228

  • Sonderausführung (V3): zusätzlich G 1/4″-Innengewinde seitlich rechts

• Messanschluss: In Metallgehäuse integrierter Messstutzen Ø 9 mm

• Temperaturbereich: Umgebung -15 °C bis +70 °C, Medium -15 °C bis +70 °C, Lagerung -30 °C bis +80 °C

• Werkstoffe: Gehäuse Aluminiumdruckguss, Schalterteil Polyamid, Membrane NBR, Schaltkontakt Ag

• Schaltspannung: AC 24–250 V, DC 24–48 V

• Nennstrom: GW 10–500 A6: AC max. 10 A, GW 3 A6: AC max. 6 A

• Schaltstrom:

  • GW 10–500 A6: AC max. 6 A bei cos φ 1, AC max. 3 A bei cos φ 0,6, DC 20 mA–1 A

  • GW 3 A6: AC max. 4 A bei cos φ 1, AC max. 2 A bei cos φ 0,6, DC 20 mA–1 A

• Elektrischer Anschluss: Steckanschluss für Leitungsdosen nach DIN EN 175 301-803, 3-polig, schutzisoliert, ohne Erdanschluss

• Schutzart: IP 54 nach IEC 529 (EN 60529)

• Einstelltoleranz: ±15 % Schaltpunktabweichung, justiert bei fallendem Druck, senkrechte Membranlage

• Abwanderung: ≤ ±15 % zulässige Abweichung nach Lebensdauerprüfung EN 1854

Einsatzbereiche

Der Dungs GW A6/1 Compact-Druckwächter ist optimal für den Einsatz an Mehrfachstellgeräten in Gas- und Heizungsanlagen. Die Dämpfungsdüsen sorgen für stabile Schaltreaktionen auch bei schwankendem Druck, während die kompakte Bauform eine einfache Installation und langfristige Betriebssicherheit gewährleistet.
