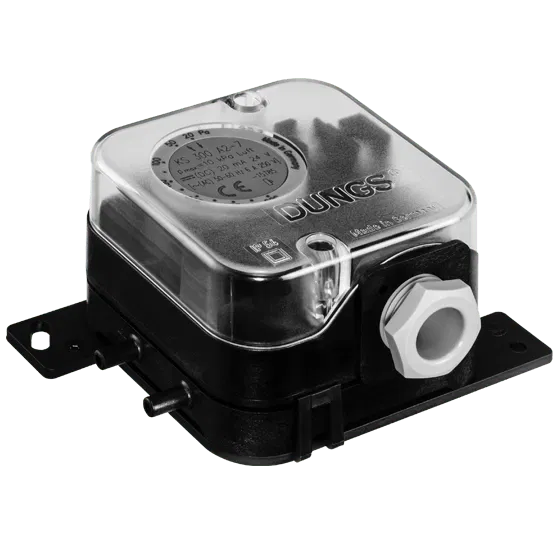

Dungs Klima-Set KS 150 A2-7 Au-M-V9 fa-se Pa CE 1P – Differenzdruckwächter für Luft

Der Differenzdruckwächter LGW C2 ist ein präzises Mess- und Sicherheitselement für die Überwachung von Luftkanälen, Filtern, Antriebsaggregaten und Gebläsen in der Lüftungs- und Klimatechnik (HVAC). Das Gerät arbeitet im Über- und Unterdruckbereich und benötigt keine zusätzliche Hilfsenergie.

Zuverlässige Drucküberwachung

Der Differenzdruck wirkt über die Membrane gegen die Kraft der Einstellfeder auf den Mikroschalter. Bei Über- oder Unterschreiten des eingestellten Sollwertes wird der Stromkreis automatisch geschaltet. Durch das reibungsfreie Schaltsystem wird eine präzise und langlebige Funktion gewährleistet.

Einfach einstellbar

Der Sollwert (Druckdifferenz) ist direkt einstellbar und kann durch die Klarsichthaube von außen abgelesen werden. Wahlweise kann die Schaltfunktion steigend (▲) oder fallend (▼) eingestellt werden.

Komplettes Montageset

Das Klima-Set wird mit allen notwendigen Komponenten geliefert:

• Differenzdruckwächter LGW C2

• Haltewinkel

• Anschlussschlauch (2 m)

• Befestigungsschraube

• Bohrschablone

• Schlauchanschluss

• Verlängerungsrohr

Technische Daten

• Max. Betriebsdruck: 10 kPa / 100 mbar

• Druckanschluss: Schlauchstutzen Ø 4 mm

• Temperaturbereich: Umgebung: -15 °C bis +85 °C, Medium: -15 °C bis +85 °C, Lagerung: -30 °C bis +85 °C

• Werkstoffe: Gehäuse: Polycarbonat, Membrane: NBR, Schalterteil: Polycarbonat, Schaltkontakt: Silber vergoldet (Au)

• Elektrischer Anschluss: Schraubenklemmen, Kabeleinführung M20 × 1,5

• Schaltspannung / Strom: DC 5–24 V, DC 5–20 mA

• Schutzart: IP 54 (optional IP 65)

• Einstelltoleranz / Abwanderung: ≤ ±15 % nach EN 1854

Zulassungen

• EG-Baumuster-Prüfbescheinigung nach EG-Gasgeräte-Richtlinie

• Geeignet für DDC-Anwendungen: DC 24 V, 0,02 A

Typische Anwendungsbereiche

• Überwachung von Luftkanälen, Filtern, Antriebsaggregaten und Gebläsen

• Lüftungs- und Klimatechnik (HVAC)

• Direkt Digital Control (DDC) Systeme

• Sicherheits- und Regeltechnik in Lüftungsanlagen

Besonderheiten

• Zwei getrennte Druckkammern für präzise Differenzdruckmessung

• Kontaktumschaltung bei Über- oder Unterschreiten des Sollwerts

• Langlebige Goldkontakte für zuverlässige DDC-Anwendungen

• Optionaler Schutzgrad IP 65 für anspruchsvolle Umgebungen
