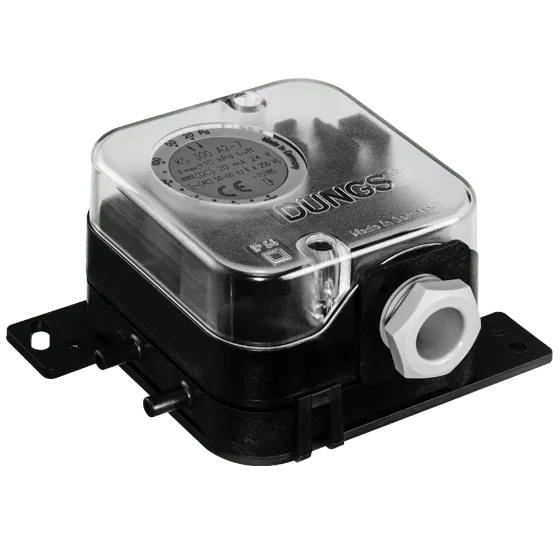

Dungs KS A2-7: Klima-Set, Differenzdruckwächter für Luft

Das Dungs KS A2-7 Klima-Set ist ein präziser Differenzdruckwächter zur Überwachung von Luftströmen in Klima-, Lüftungs- und Heizungsanlagen. Er schaltet zuverlässig Stromkreise ein oder aus, sobald der voreingestellte Differenzdruck erreicht wird.

Vorteile und Funktionen

• Einstellbarer Schaltpunkt mit wahlweise steigender (⬆) oder fallender (⬇) Einstellung

• Kompaktes Design für einfache Installation

• Robuste Bauweise aus Polycarbonat

• Vergoldeter Schaltkontakt für DDC-Anwendungen (DC 24 V; 0,02 A)

• Hohe Betriebssicherheit und langlebiger Einsatz

Technische Daten

• Max. Betriebsdruck: 10 kPa (100 mbar)

• Druckanschluss: Schlauchstutzen für Schlauch Ø 4 mm

• Temperaturbereich:

  • Umgebung: -15 °C bis +85 °C

  • Medium: -15 °C bis +85 °C

  • Lagerung: -30 °C bis +85 °C

• Werkstoffe: Gehäuse und Schaltteil Polycarbonat, Membrane NBR, Schaltkontakt Silber vergoldet (Au)

• Schaltspannung: DC 5–24 V (Au-Kontakt)

• Nennstrom: DC 20 mA

• Schaltstrom: DC 5–20 mA

• Elektrischer Anschluss: Schraubklemmen über Kabeleinführung M20×1,5

• Schutzart: IP 54 (optional IP 65)

• Einstelltoleranz: Schaltpunktabweichung ±15 % bei senkrechter Einbaulage

• Abwanderung: ≤ ±15 % zulässige Abweichung nach EN 1854

Einsatzbereiche

Der Dungs KS A2-7 Klima-Set ist ideal für Klima-, Lüftungs- und Heizungsanlagen, in denen präzise Überwachung von Differenzdruck erforderlich ist. Die flexible Schaltpunktwahl und robuste Bauweise sorgen für zuverlässigen Betrieb und lange Lebensdauer.

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
