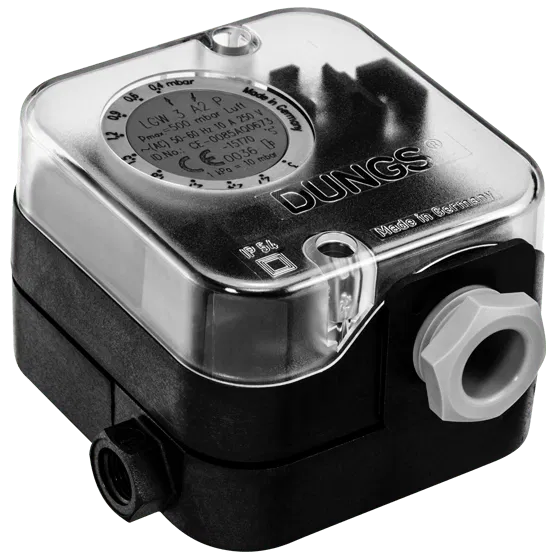

Dungs LGW A2P, Differenzdruckwächter für Luft, Rauch- und Abgase

Der Dungs LGW A2P Differenzdruckwächter ist ein vielseitiger Differenzdruckwächter für Feuerungs-, Lüftungs- und Klimatechnik. Er schaltet zuverlässig Stromkreise ein, aus oder um, sobald der Druck den voreingestellten Sollwert erreicht.

Vorteile und Funktionen

• Einstellbarer Schaltpunkt wahlweise steigend (↑) oder fallend (↓)

• Kompakte Bauweise für einfache Installation

• Robustes Polycarbonat-Gehäuse für langlebigen Einsatz

• Vergoldete Schaltkontakte für präzise Schaltvorgänge und DDC-Anwendungen (DC 24 V, 0,01 A)

• Geeignet für Luft, Rauch- und Abgase

Technische Daten

• Max. Betriebsdruck:

  • LGW 3–150 A2 / A2P: 500 mbar (50 kPa)

  • LGW 1,5–10 A2-7: 100 mbar (10 kPa)

• Messbereiche:

  • LGW…A2 / A2P: 0,4–3 mbar, 1–10 mbar, 2,5–50 mbar, 30–150 mbar

  • LGW…A2-7: 20–150 Pa, 30–300 Pa, 60–600 Pa, 0,1–1 kPa

• Druckanschluss:

  • LGW…A2 / A2-7: Schlauchstutzen Ø 4,6 mm

  • LGW…A2P: Gehäuseseite G 1/4 konisches Innengewinde, Prüfseite seitlich G 1/8 Innengewinde

• Temperaturbereich:

  • LGW…A2 / A2P: Umgebung und Medium -15 °C bis +70 °C, Lagerung -30 °C bis +85 °C

  • LGW…A2-7: Umgebung und Medium -15 °C bis +85 °C, Lagerung -30 °C bis +85 °C

• Werkstoffe: Gehäuse und Schaltteil Polycarbonat, Membrane NBR, Schaltkontakt Ag oder optional vergoldet (Au)

• Schaltspannung:

  • Ag: AC 24–250 V, DC 24–48 V

  • Au: DC 5–24 V

• Nennstrom:

  • LGW…A2 / A2P Ag: AC max. 10 A

  • LGW…A2-7 Ag: AC max. 6 A, Au: DC 20 mA

• Schaltstrom:

  • LGW…A2 / A2P Ag AC cos φ 1: 20 mA–6 A, cos φ 0,6: 20 mA–2,5 A

  • LGW…A2-7 Ag AC cos φ 1: 20 mA–4 A, cos φ 0,6: 20 mA–1 A, Au DC: 1–100 mA

• Elektrischer Anschluss: Standard Schraubklemmen M20×1,5, optional Steckanschluss DIN EN 175301-803, 3-polig

• Schutzart: IP 54 (IEC 529), optional IP 65

• Einstelltoleranz: ±15 % des Sollwerts bei senkrechter Einbaulage

• Abwanderung: ≤ ±15 % zulässige Abweichung nach EN 1854

Einsatzbereiche

Der Dungs LGW A2P eignet sich für präzise Differenzdrucküberwachung in Lüftungs-, Klima- und Feuerungsanlagen. Mit robustem Gehäuse, flexiblen Messbereichen und einstellbaren Schaltpunkten gewährleistet er sichere und zuverlässige Drucküberwachung auch bei schwankenden Betriebsbedingungen.
