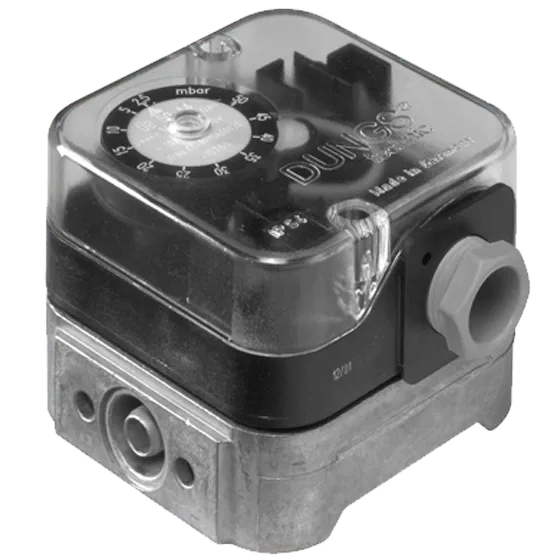

Dungs ÜB A4 und NB A4 Druckbegrenzer

Dungs ÜB A4 und NB A4 Druckbegrenzer – Einstellbare Sicherheit für Feuerungsanlagen

Die Dungs ÜB A4 und NB A4 Druckbegrenzer sind einstellbare Druckwächter nach EN 1854, entwickelt für präzise Drucküberwachung in Feuerungs-, Lüftungs- und Klimatechnik. Sie schalten Stromkreise automatisch ein, aus oder um, sobald der aktuelle Druck den voreingestellten Sollwert erreicht. Der Schaltpunkt wird komfortabel über ein Einstellrad mit Skala festgelegt, der serienmäßig integrierte Messstutzen im Metallgehäuse sorgt für präzise Kontrolle.

Anwendungen

Die Druckbegrenzer ÜB A4 und NB A4 eignen sich für:

• Feuerungsanlagen

• Lüftungs- und Klimaanlagen

• Gase der Gasfamilien 1, 2, 3

• Neutrale gasförmige Medien

Funktionsweise

• Einfach wirkende Druckbegrenzer im Überdruckbereich

• Arbeiten ohne Hilfsenergie

• Das Schaltwerk reagiert auf Überdruck und verriegelt beim Überschreiten oder Unterschreiten des Sollwertes

• Schaltzustand „Verriegelt“ wird durch eine Glimmlampe angezeigt

• Wiederinbetriebnahme erfolgt durch Betätigen des Rückstellknopfs am Einstellrad, nachdem der Betriebsdruck wieder erreicht ist

Technische Merkmale

• Max. Betriebsdruck:

  • NB, ÜB 50–150 A4: 500 mbar (50 kPa)

  • NB, ÜB 500 A4: 600 mbar (60 kPa)

• Druckanschluss: Standard p+ mittig Gehäuseunterseite G 1/4″ nach ISO 228; optional seitlich rechts G 1/4″

• Messanschluss: Ø 9 mm, integriert im Metallgehäuse

• Temperaturbereich: Umgebung -15 bis +70 °C, Medium -15 bis +70 °C, Lagerung -30 bis +80 °C

• Werkstoffe: Gehäuse Aluminiumdruckguss, Haube Polycarbonat, Schalterteil Polycarbonat, Membrane NBR, Schaltkontakt Ag (optional vergoldet Au für DDC-Anwendungen)

• Schaltspannung: AC 10–250 V, DC 12–48 V; Au-Kontakt DC 5–24 V

• Nennstrom: AC max. 10 A, DC 20 mA

• Schaltstrom: AC min. 20 mA, max. 6 A; DC min. 20 mA, max. 1 A; Au-Kontakt DC min. 5 mA, max. 20 mA

• Elektrischer Anschluss: Schraubklemmen über PG11; optional Steckanschluss DIN EN 175 301-803

• Schutzart: IP 54 nach IEC 529

• Einstelltoleranz: ±15 % des Sollwerts bei senkrechter Montage

• Abwanderung: ≤ ±15 % nach Lebensdauerprüfung EN 1854

Zulassungen

• EG-Baumusterprüfbescheinigung nach EG-Gasgeräteverordnung

• EG-Druckgeräterichtlinie

• Internationale Zulassungen, optional UL, FM und CSA für den nordamerikanischen Markt

Zuverlässige Qualität für professionelle Anwendungen

Die Dungs ÜB A4 und NB A4 Druckbegrenzer bieten präzise Drucküberwachung, zuverlässige Verriegelungsfunktion und einfache Wiederinbetriebnahme. Sie sind ideal für den professionellen Einsatz in Feuerungs-, Lüftungs- und Klimaanlagen, bieten maximale Betriebssicherheit und eine lange Lebensdauer.
