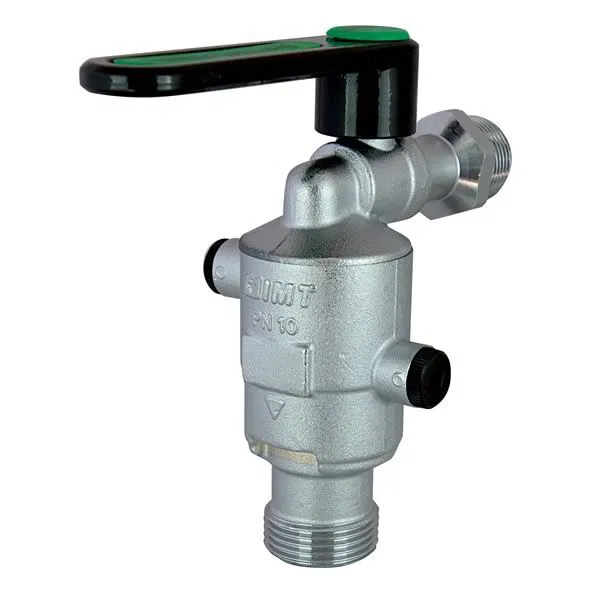

Entnahmearmatur mit integriertem Systemtrenner Typ BA (1/2″ AG x 3/4″ AG)

Diese hochwertige Armatur ist speziell für den Einbau über Entwässerungsgegenständen oder im Freien (Gartenventil) konzipiert. Sie kombiniert einen robusten Kugelhahn mit einem integrierten Systemtrenner Typ BA nach DIN EN 1717 und bietet maximalen Schutz vor Nichttrinkwasser.

Vorteile auf einen Blick

• Schutz bis Gefahrenklasse 4 – maximale Absicherung gegen Verunreinigungen gemäß DIN EN 1717

• Dreikammer-System – Mittelkammer belüftet sich automatisch bei Druckgefälle ≤ 0,14 bar

• Integrierter Filter – schützt vor Schmutzablagerungen im System

• Robustes Material – Gehäuse und Kugel aus verchromtem Pressmessing

• Einfache Handhabung – Multilogo-Griff in schwarz mit grüner Abdeckkappe und Beschriftungsleiste

Technische Daten

• Nenndruck: PN 10

• Max. Mediumtemperatur: 65 °C (kurzzeitig bis 80 °C)

• Medium: Wasser

• Material Gehäuse: Pressmessing, verchromt

• Material Kugel: Verchromt

• Griff: Multilogo, schwarz mit grüner Kappe

• Norm: DIN EN 1717, Systemtrenner Typ BA

• Schutzklasse: Gefahrenklasse 4

Einsatzbereich

Ideal geeignet für:

• Gartenventile

• Entwässerungsgegenstände

• Freiluftinstallationen

• Anwendungen, bei denen eine Absicherung gegen Nichttrinkwasser erforderlich ist

Funktionsweise

Das Dreikammer-System trennt die Eingangskammer und Ausgangskammer über Rückflussverhinderer von der belüfteten Mittelkammer. Sobald das Druckgefälle zwischen Eingangskammer und Mittelkammer ≤ 0,14 bar ist, erfolgt die Belüftung automatisch – für sicheren Schutz vor Rückfluss und Kontamination.
