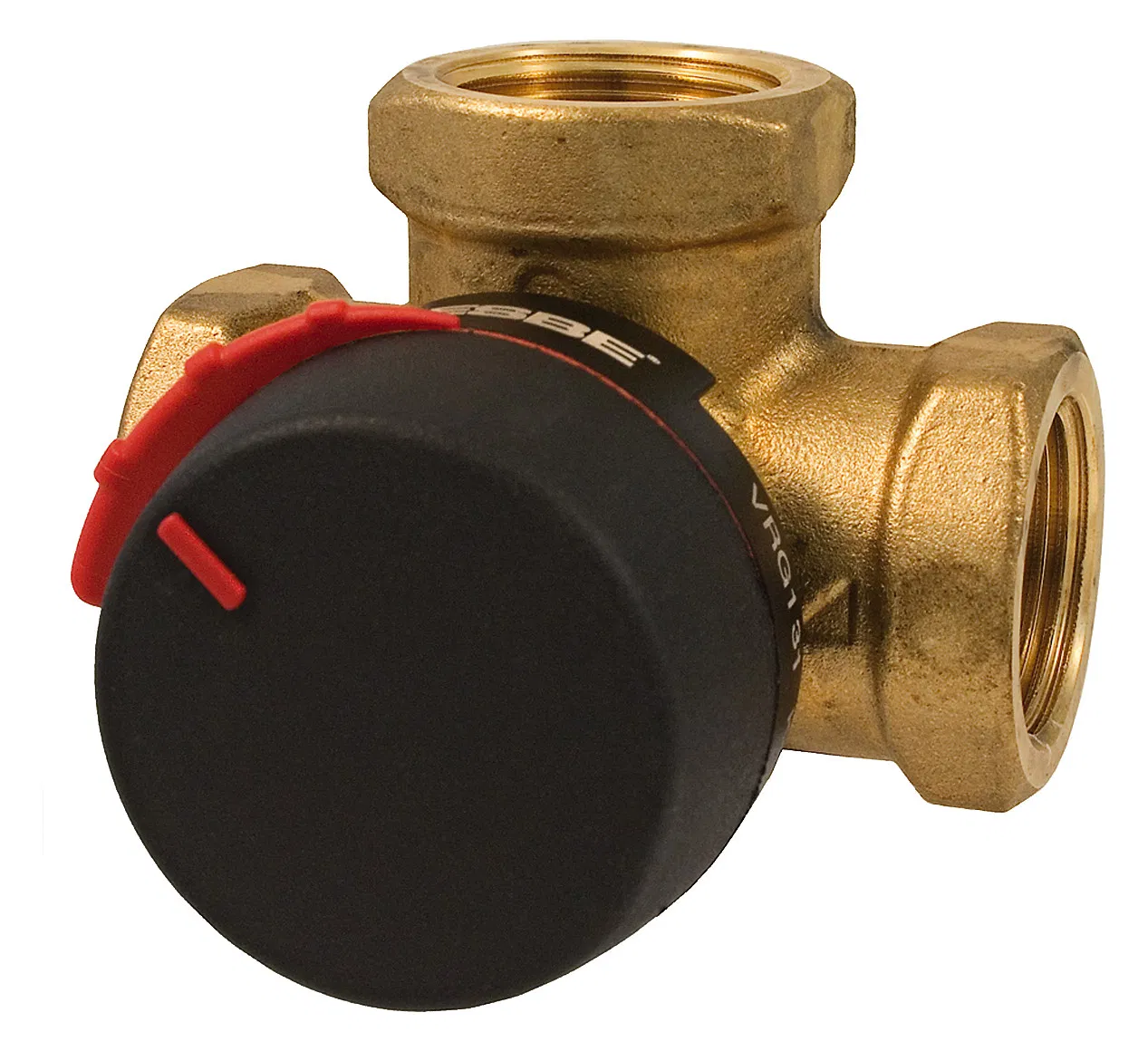

ESBE 3-Wege Mischer VRG331, DN32, KVs 32/20m³/h, Innengewinde RP1.1/4″, für hohe Durchflussmengen

Der ESBE 3-Wege-Mischer VRG331 DN 32 ist ein leistungsstarker Misch- und Verteilmischer für hohe Durchflussmengen in wasserbasierten Heizungs- und Kühlsystemen. Dank des erhöhten Kvs-Werts im geraden Durchgang eignet sich dieser Mischer besonders für Anwendungen mit hohem Volumenstrom und geringen Druckverlusten.

Die dreh- und wendbare Skala ermöglicht eine flexible Montage in unterschiedlichen Einbausituationen. Zusätzlich sorgen Symbolmarkierungen an den Anschlüssen für eine einfache und fehlerfreie Installation.

Leistungsstark und präzise regelbar

Der ESBE VRG331 verfügt über zwei unterschiedliche Durchflusskoeffizienten:

• Gerader Durchgang (A–AB): Kvs 32 m³/h

• Abgewinkelter Durchgang: Kvs 20 m³/h

Dadurch wird eine optimale Anpassung an die jeweilige Misch- oder Verteilsituation ermöglicht. Der geringe erforderliche Drehmomentbedarf von unter 3 Nm erlaubt den Einsatz gängiger ESBE-Stellantriebe und sorgt für eine präzise Regelung.

Robuste Materialien und hohe Betriebssicherheit

Das Mischergehäuse sowie der Ventileinsatz bestehen aus hochwertigem Messing. Welle und Lagerbuchse sind aus langlebigem PPS-Komposit gefertigt, während EPDM-O-Ringe für eine zuverlässige Abdichtung sorgen. Die sehr geringe Leckrate von unter 0,05 % bei einem Differenzdruck von 100 kPa garantiert einen sicheren und effizienten Betrieb.

Technische Daten

• Hersteller: ESBE

• Serie: VRG331

• ESBE-Artikelnummer: 11700300

• Ausführung: 3-Wege-Mischer, hoher Durchfluss

• Nennweite: DN 32

• Anschluss: Innengewinde Rp 1 1/4″ nach EN 10226-1

• Druckstufe: PN 10

• Kvs-Wert:

  • Gerader Durchgang: 32 m³/h

  • Abgewinkelter Durchgang: 20 m³/h

• Medientemperatur:

  • kontinuierlich max. 110 °C

  • vorübergehend max. 130 °C

  • min. -10 °C

• Max. Differenzdruckabfall:

  • Mischen: 100 kPa

  • Verteilen: 200 kPa

• Schließdruck: 200 kPa

• Durchflusskoeffizient Kv/Kvmin A–AB: 100

• Leckrate: < 0,05 % vom Durchfluss bei 100 kPa

• Erforderliches Drehmoment bei Nenndruck: < 3 Nm

• Material:

  • Gehäuse: Messing

  • Ventileinsatz: Messing

  • Welle und Lagerbuchse: PPS-Komposit

  • O-Ringe: EPDM

Vorteile des ESBE VRG331 DN 32

• Ideal für hohe Durchflussmengen

• Erhöhter Kvs-Wert im geraden Durchgang

• Flexible Montage durch dreh- und wendbares Skalenschild

• Sehr geringe Leckrate

• Robuste, langlebige Materialien

• Kompatibel mit ESBE-Stellantrieben

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
