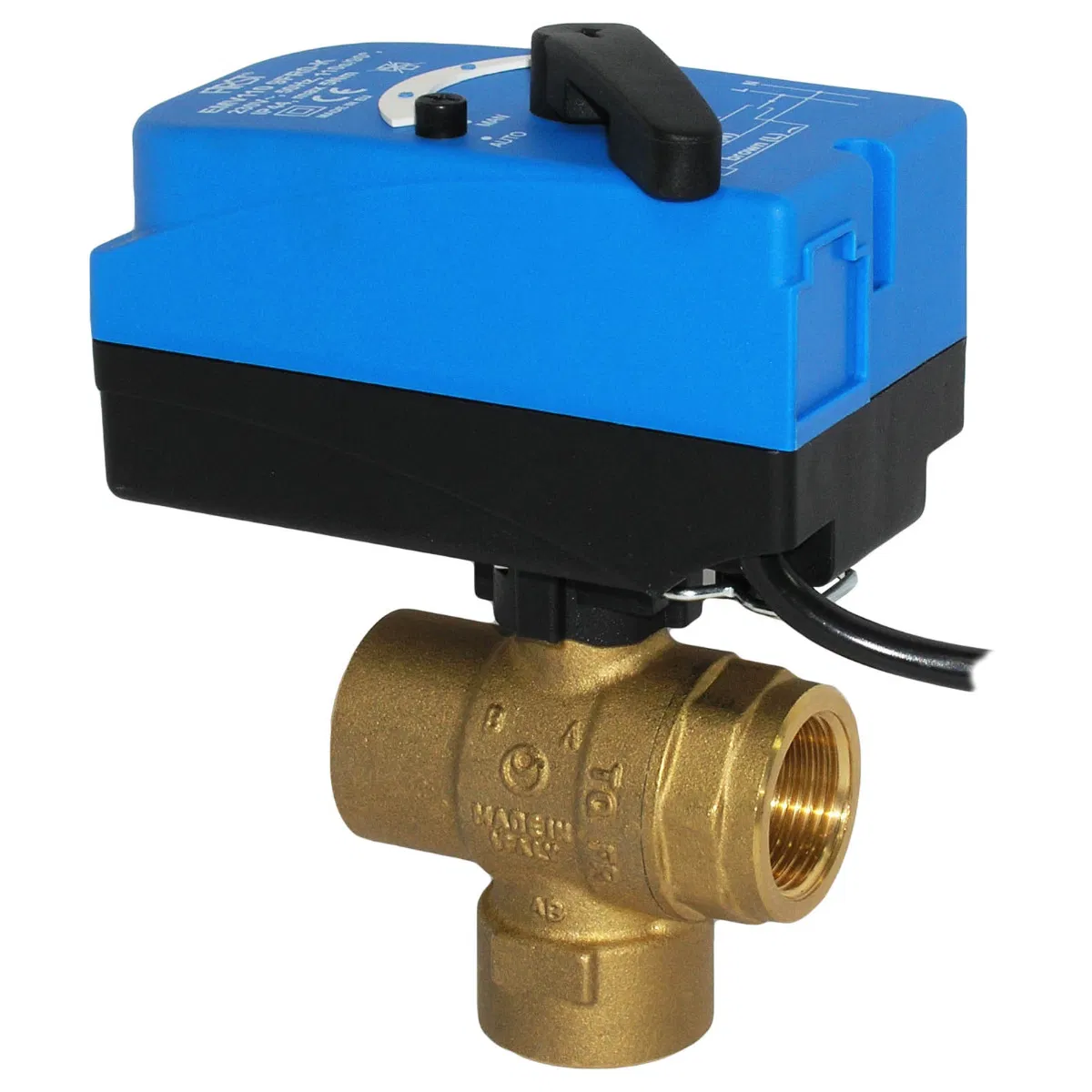

First 3/2-Wege Motor-Kugelhahn EMV 110 234/9FV0-K, 3-Punkt Ansteuerung

Vielseitige Steuerung für Heizungs-, Trinkwasser- und HLK-Anlagen
Die FIRST Zone Units – 3-Wege-Kugelhähne S9000 sind motorisierte Umschalt- und Mischventile für Wärmepumpen, Heizsysteme, Trinkwasserinstallationen und HLK-Anlagen. Dank robustem Messinggehäuse, kompakter Bauweise und werkzeuglosem Clip-System lassen sich die Ventile schnell montieren und zuverlässig betreiben.

Einsatzbereiche

• Heizsysteme: Fernwärme, Solar, Wohnungsheizung

• Wärmepumpen

• Trinkwasserinstallationen (ACS-zertifiziert)

• Allgemeine HLK-Anlagen

Funktionen & Vorteile

• Kompaktes 3-Wege-Kugelventil aus Messing CW617N

• Clip-System für werkzeuglose Montage des Stellantriebs

• Einsetzbar als Umschaltventil (2-Punkt) oder Mischventil (3-Punkt)

• Manuelle Bedienung mit Drehgriff und Knopf

• Endlagenabschaltung über integriertes Relais

• Langlebige Dichtungskonstruktion aus PTFE, EPDM Perox und FPM

• Niedriges Drehmoment zur Blockadenvermeidung

• ACS-Zertifizierung – geeignet für Trinkwasser

Technische Daten – Ventil

• Nennweite: DN20, DN25

• Nenndruck: PN32

• Medium: Trinkwasser, Wasser, Glykol <50 %, nicht-aggressive Flüssigkeiten

• Mediumtemperatur: +2 °C bis +110 °C (mit SCA-Adapter: –15 °C bis +125 °C, kurzzeitig +150 °C)

• Leckageklasse: B nach EN 12266-1:2003

• Max. Differenzdruck: 6 bar (empfohlener Betriebsdruck: 2 bar)

• Anschlussarten: Innengewinde Rp (EN 10226-1)

• Gehäusematerial: Messing CW617N

• Kugel: Messing CW617N

• Dichtungen: PTFE, EPDM Perox, FPM

Technische Daten – Stellantrieb S9000

• Steuerung: 2-Punkt SPST

• Versorgungsspannung: 230 V AC, 50 Hz

• Laufzeit: 20 s für 90°

• Leistungsaufnahme: 9 VA (Betrieb), 7 VA (Standby), 0 VA (Relais aus)

• Drehmoment: 5 Nm

• Schutzklasse: II

• Schutzart: IP44

• Anschluss: 1 m Kabel, 3×0,75 mm²

• Drehrichtung: festgelegt (CW/CCW, 90°)

• Manuelle Bedienung: Ja, mit Griff und Knopf

• Positionsanzeige: Skala am Griff

• Umgebungstemperatur: 0 °C bis +55 °C

• Elektrischer Anschluss: werkzeuglose Montage durch Clip-System

• Optional: Potentialfreier Endlagenschalter

Vorteile

• Werkzeuglose Montage durch innovatives Clip-System

• Schnelle Umschaltung und präzise Mischfunktion

• Manuelle Bedienung und Endlagenanzeige für einfache Wartung

• Hohe Medien- und Temperaturbeständigkeit

• ACS-Zertifiziert – sichere Nutzung im Trinkwasserbereich

• Langlebige Materialien: Messinggehäuse und hochwertige Dichtungen
