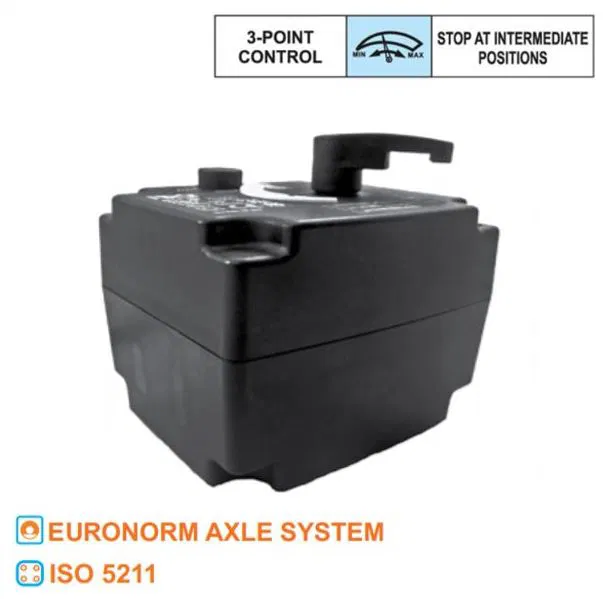

First S11 3P, Stellantrieb für 3-Wege und 4-Wege Mischventile, 3-Punkt (5 Nm)

Der FIRŠT S11 3P 21500A-K ist ein zuverlässiger elektrischer Stellantrieb für den präzisen Betrieb von 3-Wege- und 4-Wege-Mischventilen (DN15–DN50). Mit einem definierten 90° Drehwinkel und hoher Regelgenauigkeit steuert er Mischventile effizient und sorgt für eine gleichmäßige Temperaturregelung in Heizungs- und Kühlanlagen.

Der Stellantrieb ist sowohl für 230 V AC 50 Hz als auch 24 V AC 50 Hz verfügbar und lässt sich über Kabelanschluss oder Molex-Stecker anschließen. Dank des manuellen Stellgriffs mit Druckknopf kann das Ventil jederzeit direkt bedient werden.

Funktionsweise

Der S11 3P wird über ein 3-Punkt SPDT-Signal angesteuert und eignet sich ideal für Mischanwendungen. Er ist kompatibel mit:

• FMV 130E

• FMV 140E

• FMV H-151E

• 2-, 3- und 6-Wege-Ventilen nach ISO 5211 F04

Die Montage ist flexibel, da der Antrieb gedreht und gewendet auf dem Ventil installiert werden kann.

Technische Daten

• Steuerung: 3-Punkt SPDT

• Versorgungsspannung: 230 V AC 50 Hz / 24 V AC 50 Hz

• Laufzeit: 50 s / 90°, 75 s / 90°, 150 s / 90°

• Leistungsaufnahme: 3 VA (Betrieb), 0 VA (Standby)

• Max. Drehmoment: 5 Nm

• Schutzklasse: II

• Schutzart: IP44

• Anschluss: Kabel 1,5 m, 3×0,75 mm² oder Molex-Stecker

• Drehrichtung: 90° definiert

• Manuelle Bedienung: Griff mit Druckknopf

• Positionsanzeige: Griff mit Markierung

• Medientemperatur: +2 °C bis +110 °C

• Umgebungstemperatur: 0 °C bis +55 °C

• Lagertemperatur: –10 °C bis +70 °C

• Luftfeuchtigkeit: 0 % bis 80 % rF (nicht kondensierend)

Vorteile des FIRŠT S11 3P Stellantriebs

• Hohe Präzision bei der Temperaturregelung

• Flexible Montage für unterschiedliche Einbaulagen

• Einfache Installation über Kabel oder Molex-Stecker

• Wartungsfrei, langlebig und robust

• Manuelle Bedienung möglich

• Kompatibel mit einer Vielzahl von Mischventilen

Installationshinweis

Für eine optimale Funktion wird die Installation eines geeigneten Schmutzfängers empfohlen. Der Antrieb kann auf dem Ventil gedreht und in verschiedenen Positionen montiert werden, um unterschiedliche Einbausituationen abzudecken.

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
