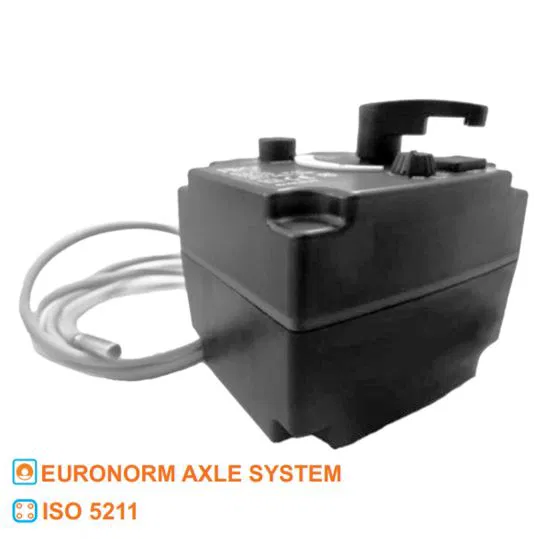

First S11 CT, Konstanttemperaturregler für 3-Wege-Mischventile (10 Nm)

Der FIRŠT S11-CT Temperaturregler wurde speziell für den Betrieb von 3-Wege-Mischventilen DN40–DN50 entwickelt. Er gewährleistet eine präzise Regelung der Vorlauftemperatur in Heizungs-, Kühl- und Prozessanlagen und ist besonders für Hochnutzungsanlagen mit größeren Volumenströmen geeignet.

Dank einfacher Montage, flexibler Bedienung und integrierter LED-Anzeige bietet der Regler eine komfortable Steuerung für Heizkreise, Fußbodenheizungen, Warmwasseraufbereitung, Schwimmbäder und Industrieanwendungen.

Funktionen und Bedienung

• Kontinuierliche Temperaturmessung über PT1000-Sensor

• Automatische Regelung des Mischventils auf voreingestellte Zieltemperatur

• Manuelle Bedienung optional über integrierten Drehgriff mit Druckfunktion

• Einstellknopf zur Auswahl der Zieltemperatur

• DIP-Schalter zur Anpassung der Regelungsfunktionen

• LED-Anzeige für Ventilöffnung oder -schließung, rechts oder links montierbar

Technische Daten

• Spannungsversorgung: 230 VAC (Eurostecker) / 230 VAC mit Adapter / 24 VDC

• Drehzeit: 75 s / 90°

• Leistungsaufnahme: 5 VA (Betrieb), 2,5 VA (Standby) bei 230 V / 7 VA bei 24 VDC

• Drehmoment: 10 Nm

• Schutzklasse: II

• Schutzart: IP40

• Manuelle Bedienung: Drehknopf mit Druckkupplung

• Umgebungstemperatur: 0 °C bis +55 °C

• Lagertemperatur: –10 °C bis +70 °C

• Luftfeuchtigkeit: 0–80 % rF (nicht kondensierend)

• Sensor: PT1000, 1 m Kabel, Ø 6 × 25 mm

• Temperaturbereiche: 0–95 °C oder 25–50 °C (umschaltbar)

• Anzeige: LED mit ±0,5 °C Auflösung

• Positionsanzeige: LED für Links- oder Rechtsbetrieb

Vorteile des FIRŠT S11-CT DN40–DN50

• Präzise Temperaturregelung für große Mischventile (DN40–DN50)

• Einfache Montage und flexible Einbaulage

• LED-Anzeige für klare Rückmeldung der Ventilposition

• Optional manuelle Steuerung möglich

• Ideal für Heizkreise mit Kondensationsschutz, Fußbodenheizungen, Warmwasserbereitung, Schwimmbäder, Spa-Anlagen und Industrieanwendungen

• Kompatibel mit FMV 130E, FMV 140E und FMV H-151E

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
