Fußbodenheizung Noppensystem mit 30 mm Dämmung Set Basis 11,2 bis 179,2 m²

341,003.074,50

Artikelnummer: 123828394942
Produktbeschreibung:

Die Noppenplatte ist perfekt zum schnellen verlegen Ihrer Fußbodenheizung. Diese besitzt an beiden Seiten eine überstehende Lasche, sodass Sie einfach die nächste Platte miteinander verbinden können. Die Noppenhöhe von 2,1 cm macht es Ihnen Möglich alle Heizrohre von 14 bis 17 mm sicher anzusetzen, ohne dass diese wieder aus Ihrer Form springen.

Wähle eine Option
  • 11,2 m²
  • 22,4 m²
  • 33,6 m²
  • 44,8 m²
  • 56 m²
  • 67,2 m²
  • 78,4 m²
  • 89,6 m²
  • 100,8 m²
  • 112 m²
  • 123,2 m²
  • 134,4 m²
  • 145,6 m²
  • 156,8 m²
  • 168 m²
  • 179,2 m²
Wähle eine Option
  • 10 cm
  • 15 cm
  • 20 cm
Leeren
1
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Produktbeschreibung:

Die Noppenplatte ist perfekt zum schnellen verlegen Ihrer Fußbodenheizung. Diese besitzt an beiden Seiten eine überstehende Lasche, sodass Sie einfach die nächste Platte miteinander verbinden können. Die Noppenhöhe von 2,1 cm macht es Ihnen Möglich alle Heizrohre von 14 bis 17 mm sicher anzusetzen, ohne dass diese wieder aus Ihrer Form springen.

Aufbauhöhe: Noppenhöhe 2,1 cm + Dämmung 3 cm = 5,1 cm Gesamthöhe


Info/Tipp: Für mehr Aufbauhöhe oder Dämmung, nehmen Sie unsere Unterdämmung / Zusatzdämmung dazu.
= 2 cm Unterdämmung / Zusatzdämmung
= 3 cm Unterdämmung / Zusatzdämmung
= 4 cm Unterdämmung / Zusatzdämmung

Produktnutzung:

Verlegen Sie die Platten beliebig anhand Ihrer Baulichen Begebenheiten. Setzen Sie dabei die überstehende Noppenlasche (2 Laschen pro Platte) auf die andere bereits verlegte Platte per Klick-System. Die Platten können Sie mit einem normalen Teppichmesser passend nach Bedarf zuschneiden. Nun können die Rohre in die jeweils ausgewählten Abständen angesetzt und zu den gewünschten Längen zugeschnitten werden.

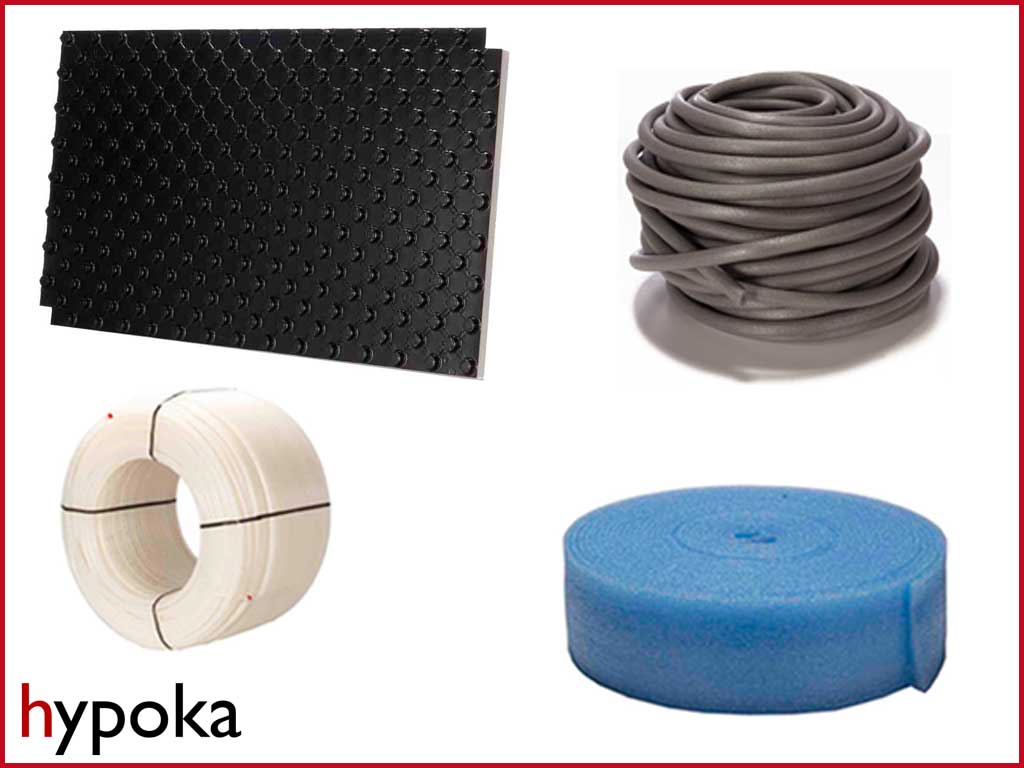

Lieferumfang:



Verlegeabstand 10 cm 11,2 m² 22,4 m² 33,6 m² 44,8 m² 56 m² 67,2 m² 78,4 m² 89,6 m² 100,8 m² 112 m² 123,2 m² 134,4 m² 145,6 m² 156,8 m² 168 m² 179,2 m²
Noppenplatte 30-2 11,2 m² 22,4 m² 33,6 m² 44,8 m² 56 m² 67,2 m² 78,4 m² 89,6 m² 100,8 m² 112 m² 123,2 m² 134,4 m² 145,6 m² 156,8 m² 168 m² 179,2 m²
Randdämmstreifen 25 m 1 1 2 2 2 3 3 4 4 5 5 6 6 6 7 7
Dichtsschnur – 50 Meter 1 1 1 1 1 2 2 2 2 2 3 3 3 3 3 4
Heizrohr PE-RT 17×2 200 200 400 400 600 800 800 800 1000 1200 1200 1400 1400 1600 1600 1800



Verlegeabstand 15 cm 11,2 m² 22,4 m² 33,6 m² 44,8 m² 56 m² 67,2 m² 78,4 m² 89,6 m² 100,8 m² 112 m² 123,2 m² 134,4 m² 145,6 m² 156,8 m² 168 m² 179,2 m²
Noppenplatte 30-2 11,2 m² 22,4 m² 33,6 m² 44,8 m² 56 m² 67,2 m² 78,4 m² 89,6 m² 100,8 m² 112 m² 123,2 m² 134,4 m² 145,6 m² 156,8 m² 168 m² 179,2 m²
Randdämmstreifen 25 m 1 1 2 2 2 3 3 4 4 5 5 6 6 6 7 7
Dichtsschnur – 50 Meter 1 1 1 1 1 2 2 2 2 2 3 3 3 3 3 4
Heizrohr PE-RT 17×2 200 200 200 400 400 400 600 600 600 800 800 800 1000 1000 1000 1200



Verlegeabstand 20 cm 11,2 m² 22,4 m² 33,6 m² 44,8 m² 56 m² 67,2 m² 78,4 m² 89,6 m² 100,8 m² 112 m² 123,2 m² 134,4 m² 145,6 m² 156,8 m² 168 m² 179,2 m²
Noppenplatte 30-2 11,2 m² 22,4 m² 33,6 m² 44,8 m² 56 m² 67,2 m² 78,4 m² 89,6 m² 100,8 m² 112 m² 123,2 m² 134,4 m² 145,6 m² 156,8 m² 168 m² 179,2 m²
Randdämmstreifen 25 m 1 1 2 2 2 3 3 4 4 5 5 6 6 6 7 7
Dichtsschnur – 50 Meter 1 1 1 1 1 2 2 2 2 2 3 3 3 3 3 4
Heizrohr PE-RT 17×2 200 200 200 200 400 400 400 400 600 600 600 600 800 800 800 1000

Produktinfo:
– Verkehrslast: 5 kPa
– Trittschalverbesserung: 25 dB
– Wärmedurchlasswiderstand: 0,75 m²K/W
– Nutzfläche: 1.000 mm x 1.000 mm
– Plattenmaße: 1.025 mm x 1.000 mm
– Für Rohrdimension von: 14 bis 17 mm (Empfehlung: PE-Xa)
– Verpackungseinheit: 10 m²

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), “nicht-steckerfertigen Geräten” ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
