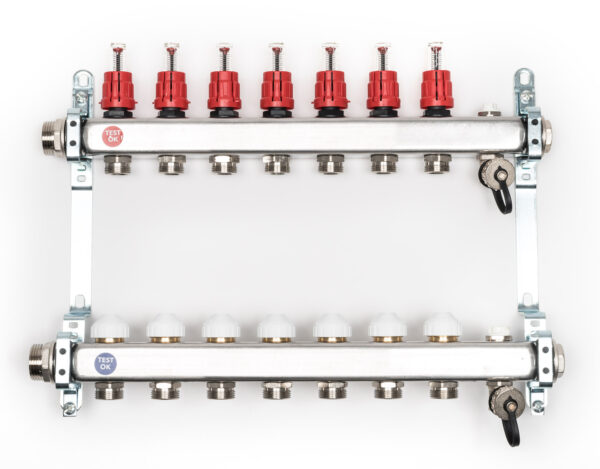

Heizkreisverteiler Edelstahlverteiler für Fußbodenheizung 2-12 Kreise

67,00€ – 620,00€

zzgl. Versandkosten

Artikelnummer: 123828394258
Produktbeschreibung:

Die Edelstahl Heizkreisverteiler sind die perfekte Ergänzung zu jedem Fußbodenheizungssystem. Durch seine einfache und schnelle Montage ist es das meist bevorzugte System. Dank 1″ Eingängen ist Sie sehr simpel mit Vorlauf wie Rücklauf zu verbinden. Die Durchflussmengenmesser machen es Möglich den Hydraulischen Abgleich an jedem Heizkreis einzeln durchzuführen.

Wähle eine Option
  • 2 Kreise
  • 3 Kreise
  • 4 Kreise
  • 5 Kreise
  • 6 Kreise
  • 7 Kreise
  • 8 Kreise
  • 9 Kreise
  • 10 Kreise
  • 11 Kreise
  • 12 Kreise
Wähle eine Option
  • Keins
  • 2x Stück
  • 3x Stück
Leeren
1
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Produktbeschreibung:

Die Edelstahl Heizkreisverteiler sind die perfekte Ergänzung zu jedem Fußbodenheizungssystem. Durch seine einfache und schnelle Montage ist es das meist bevorzugte System. Dank 1″ Eingängen ist Sie sehr simpel mit Vorlauf wie Rücklauf zu verbinden. Die Durchflussmengenmesser machen es Möglich den Hydraulischen Abgleich an jedem Heizkreis einzeln durchzuführen.

Bedarf Heizkreise pro Meter:
12 mm Heizrohr = Max. 70 Meter länge / pro Kreis
14 mm Heizrohr = Max. 80-90 Meter länge / pro Kreis
16 mm Heizrohr = Max. 100 Meter länge / pro Kreis
17 mm Heizrohr = Max. 120 Meter länge / pro Kreis
20 mm Heizrohr = Max. 140 Meter länge / pro Kreis
Größe Verteiler länge:

2 er Kreis = 190 mm

3 er Kreis = 240 mm

4 er Kreis = 290mm

5 er Kreis = 340 mm

6 er Kreis = 390 mm

7 er Kreis = 440 mm

8 er Kreis = 490 mm

9 er Kreis = 540 mm

10 er Kreis = 590 mm

11 er Kreis = 640 mm

12 er Kreis = 690 mm


Produktnutzung:

Legen Sie den Verteiler in Ihren Unterputz- oder Aufputz Schrank rein und achten Sie dabei darauf das Sie genug Platz links und rechts haben, um später an die Zugänge (Vorlauf/Rücklauf) und die Absperrventile zu kommen. Schrauben Sie den Verteiler entweder an die vorgesehenen Löcher im Schrank oder ohne Schrank direkt an die Wand dran.

Produktinfo:
– Anschluss seitlich 1″ Innengewinde
– Klemmverschraubung verschiedener Dimension von 3/4″
– Verteilerbalken: Edelstahl WSt.-Nr. 1.4301
– Dimension: Edelstahlprofil DN32

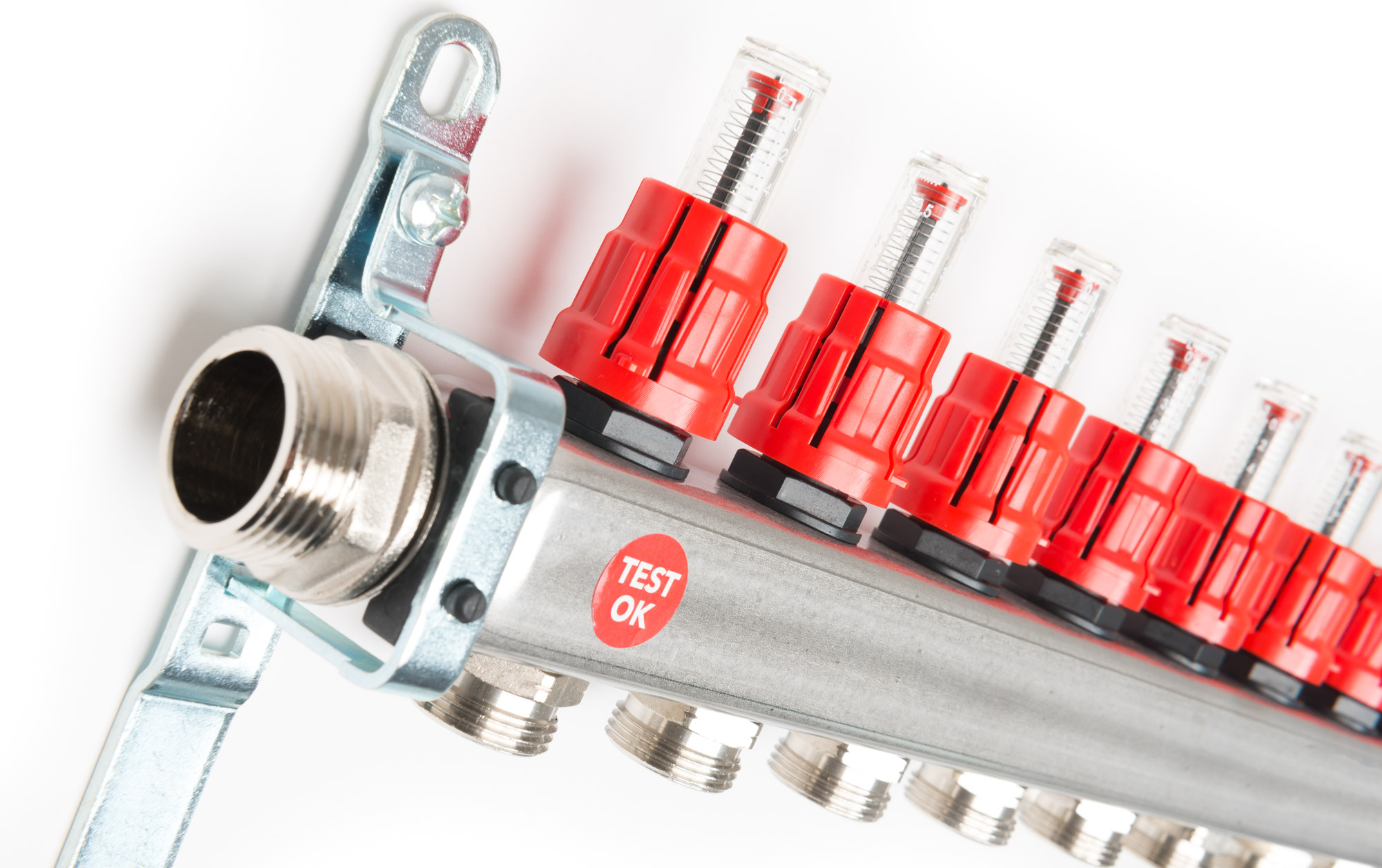

– Vorlaufbalken mit Durchflussmessern

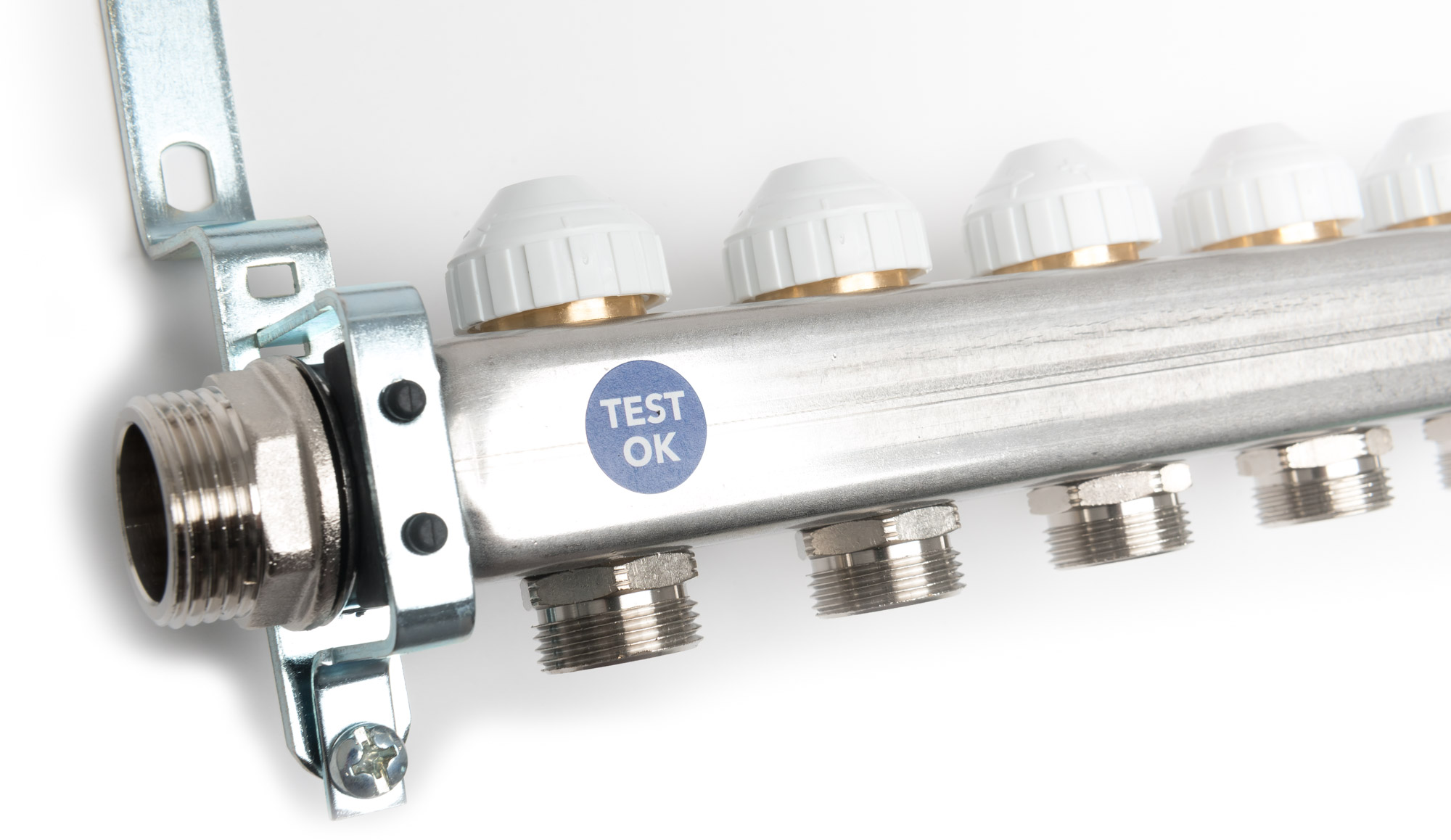

– Rücklaufbalken mit Manuellen Handkappen
– Abstand einzelner Abgänge: 50 mm

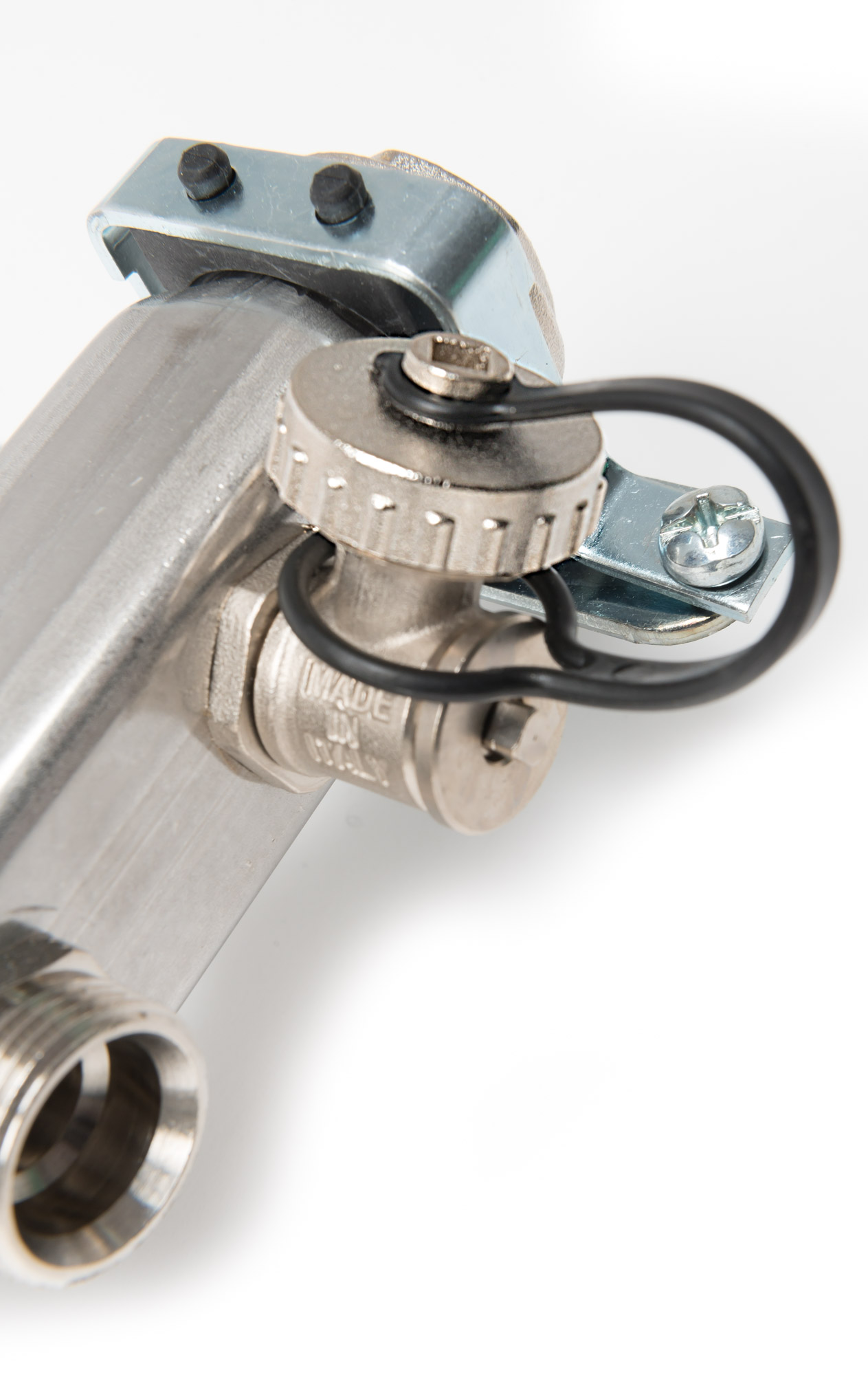

– Mengenregulierung mit Entlüftung am Rücklaufventil

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), “nicht-steckerfertigen Geräten” ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
