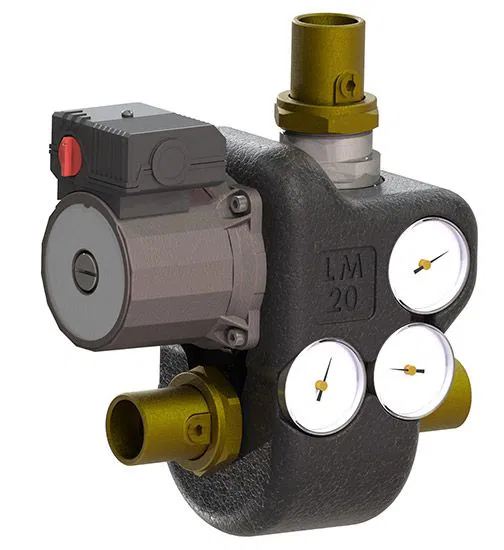

Laddomat 20

Der Laddomat 20 ist eine kompakte, vormontierte Ladeeinheit zur sicheren und effizienten Ladung von Pufferspeichern in Heizungsanlagen mit Festbrennstoffkesseln. Er sorgt für eine schnelle Erreichung der optimalen Kesselbetriebstemperatur, erhöht die Rücklauftemperatur und schützt den Heizkessel zuverlässig vor Korrosion und Kondensationsschäden.

Dank des bewährten Regelpakets der Laddomat-21-Serie bietet der Laddomat 20 eine hohe Regeltemperatur auch bei großer Kesselleistung und ist damit leistungsstärker als viele vergleichbare Systeme.

Vorteile auf einen Blick:

• Kompakte Einheit zur optimalen Pufferspeicherladung

• Erhöht die Rücklauftemperatur und schützt den Kessel vor Korrosion

• Schnelle Erreichung der gewünschten Arbeitstemperatur

• Geringer Volumenstrom bei hoher, gleichmäßiger Vorlauftemperatur

• Optimale Temperaturschichtung im Pufferspeicher

• Vollständige Beladung des Pufferspeichers in der Endphase der Befeuerung

• Nutzung der Nachwärme durch integrierte Selbstzirkulation

• Schwerkraftbetrieb bei Stromausfall möglich

• Robuste Bauweise mit langlebigen Dichtungsflächen

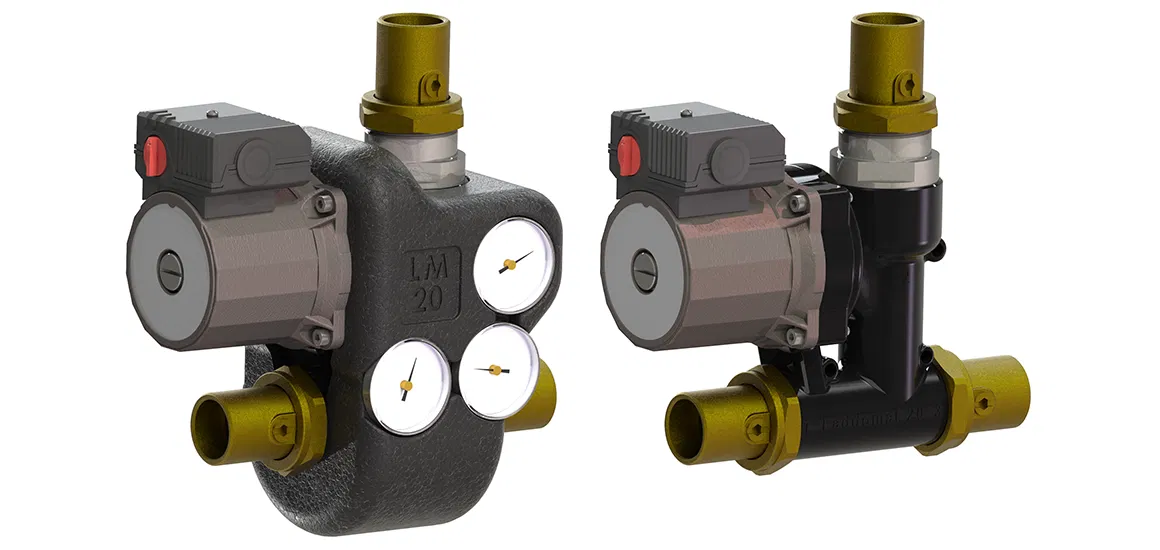

• Serienmäßige EPP-Isolierung zur Minimierung von Wärmeverlusten

Funktionsweise

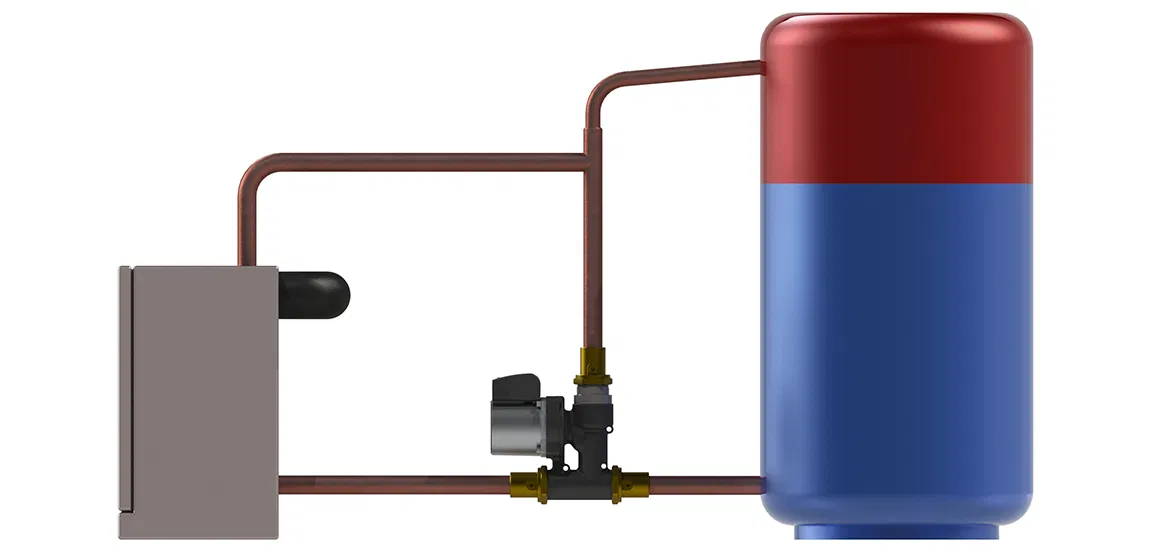

Während des Heizbetriebs hält der Laddomat 20 die Rücklauftemperatur zum Kessel konstant hoch. Dadurch wird Kondensation vermieden und der Kessel schnell in den optimalen Arbeitsbereich gebracht. Der Pufferspeicher wird mit niedrigem Durchfluss und hoher Temperatur geladen, was eine saubere Temperaturschichtung gewährleistet.

In der Endphase der Befeuerung sperrt das Thermoventil den Bypass, sodass der Pufferspeicher vollständig geladen wird. Nach dem Abbrand nutzt der Laddomat 20 die im Kessel vorhandene Restwärme (Glutbett) und überträgt diese automatisch in den Pufferspeicher – auch bei Stromausfall durch Selbstzirkulation.

Technische Daten:

• Empfohlene Kesselleistung: bis 60 kW

• Umwälzpumpe: Förderhöhe 4 m

• Anschluss: R25

• Thermoelement: 72 °C (Standard)

• Optional verfügbare Thermoelemente: 53 °C, 57 °C, 63 °C, 66 °C, 78 °C, 83 °C, 87 °C

• Isolierung: EPP (serienmäßig)

Der Laddomat 20 ist die ideale Lösung für langlebige, effiziente Heizungsanlagen mit Pufferspeicher, bei denen Betriebssicherheit, optimale Schichtung und maximaler Kesselschutz im Vordergrund stehen.

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
