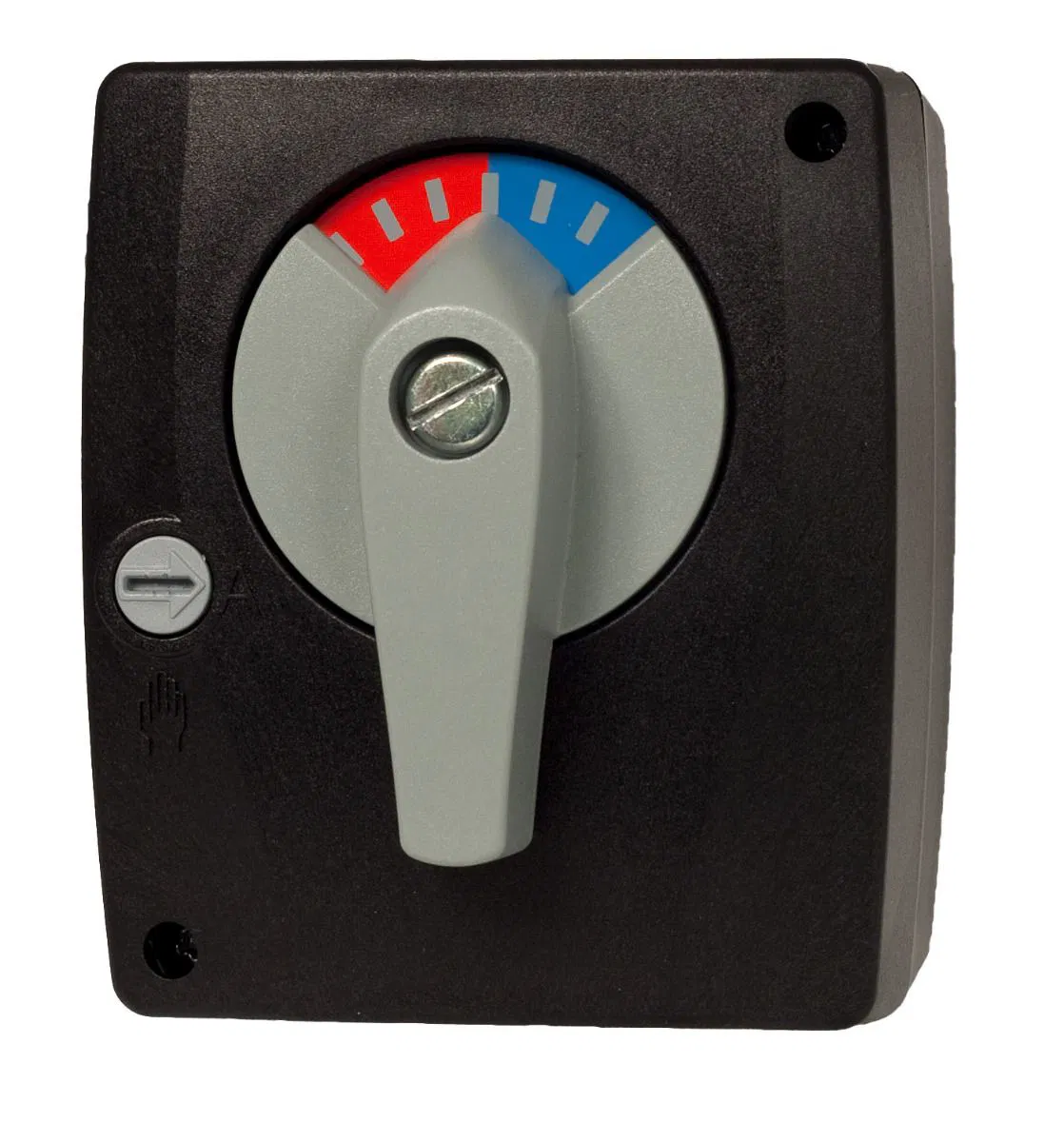

LK 950 Stellmotor für 3- und 4-Wegemischer

Der LK 950 Stellmotor ist ein leistungsstarker Antrieb für 3- und 4-Wegemischer in Heizungs- und Kühlanlagen. Mit einem Drehmoment von 10 Nm und einer Drehzeit von 140 Sekunden bei 230 V sorgt der Motor für eine präzise und zuverlässige Regelung des Mischers.

Der Drehwinkel ist auf 90° elektrisch begrenzt, und der Motor verfügt über zwei Endlageschalter für sichere Ventilstellung. Die Montagelage ist flexibel (außer Antrieb nach unten), und der Stellmotor wird einfach mit einer Schraube auf dem Mischer befestigt, während der mitgelieferte Stehbolzen als Verdrehsicherung dient.

Für den Fall von Störungen im Regelsystem kann der Antrieb über den Drehknopf am Gehäuse auf Handbetrieb gestellt werden. Das Getriebe wird entriegelt, sodass der Mischer manuell in jede gewünschte Position gebracht werden kann. Die aktuelle Stellung wird an der umkehrbaren Skala angezeigt.

Der LK 950 passt auf die meisten handelsüblichen Mischer, was ihn zu einer flexiblen Lösung für den Austausch oder die Nachrüstung macht.

Vorteile auf einen Blick:

• Stellmotor für 3- und 4-Wegemischer

• Drehmoment: 10 Nm, Drehzeit: 140 s, Spannung: 230 V

• Drehwinkel: 90°, elektrisch begrenzt

• Zwei Endlageschalter für sichere Ventilstellung

• Flexible Montagelage, einfache Befestigung mit einer Schraube

• Handbetrieb möglich bei Störungen, um Mischer manuell zu verstellen

• Anzeige der aktuellen Mischerstellung über umkehrbare Skala

• Kompatibel mit den meisten handelsüblichen Mischern

Technische Daten:

• Hersteller: LK

• Modell: 950

• Einsatzbereich: 3- und 4-Wegemischer

• Spannung: 230 V

• Drehmoment: 10 Nm

• Drehzeit: 140 Sekunden

• Drehwinkel: 90°

• Endlagenschalter: 2

• Handbetrieb: Ja, über Drehknopf

• Befestigung: 1 Schraube + Stehbolzen

• Anzeige: umkehrbare Skala

• Montage: beliebig außer Antrieb nach unten

• Kompatibilität: passt auf die meisten handelsüblichen Mischer

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
