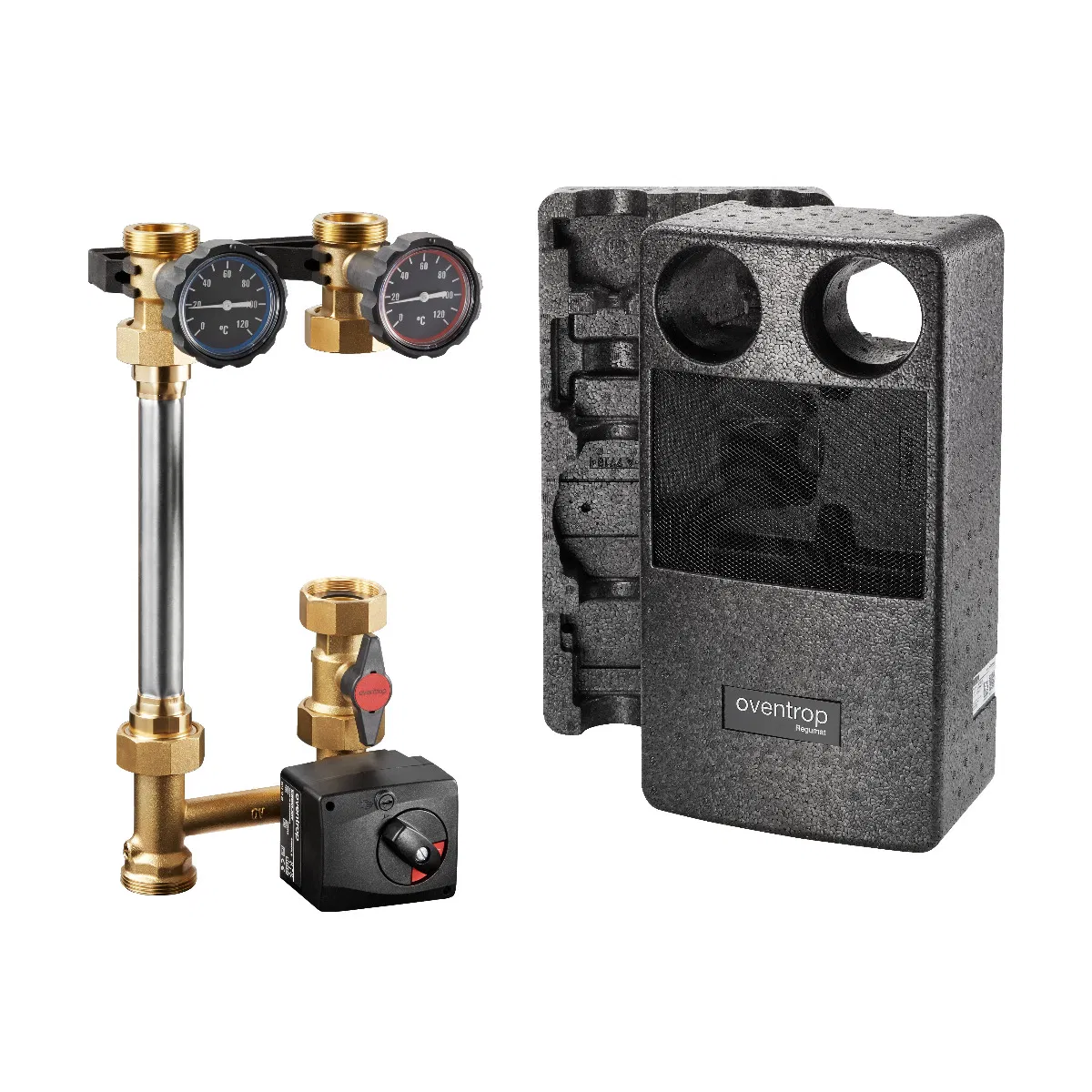

Oventrop Heizkreisset Regumat M3-180, gemischt (ohne Pumpe)

Die Regumat Heizkreisstation für gemischte Heizkreise ist eine kompakte, montagefertige Lösung zur Anbindung eines gemischten Heizkreises an den Wärmeerzeuger. Sie enthält alle notwendigen Armaturen zur sicheren Verbindung von Wärmeerzeuger, Umwälzpumpe und Rohrleitungssystem und ermöglicht das absperrbare Trennen von Vor- und Rücklauf.

Ein integriertes Sperrventil im Rücklauf verhindert zuverlässig Fehlzirkulationen. Dank der flexiblen Vor-/Rücklaufanordnung können die Anschlüsse vor Ort individuell getauscht werden, was die Installation deutlich erleichtert.

Vorteile auf einen Blick

• Komplettstation für gemischte Heizkreise

• 3-Wege-Mischer mit Stellmotor zur präzisen Vorlauftemperaturregelung

• Sperrventil im Rücklauf zur Vermeidung von Fehlzirkulationen

• Absperrbar auf Vor- und Rücklaufseite

• Pumpenkugelhahn für einfachen Pumpenwechsel

• Integrierte Thermometer für Vor- und Rücklauf

• Wärmegedämmt für minimale Energieverluste

• Vorlauf rechts, vor Ort wechselbar

• Platz- und zeitsparende Montage

• Modulares System, erweiterbar mit Zubehör

Aufbau der Heizkreisstation

Absperreinrichtung

• Zwei Kugelhähne zum vollständigen Absperren des Heizkreises

• Zwei integrierte Thermometer in den Handgriffen zur Anzeige von Vor- und Rücklauftemperatur

Hydraulik & Regelung

• Pumpenkugelhahn vor der Pumpe

• Sperrventil im Rücklauf (Öffnungsdruck 20 mbar)

• Dreiwegemischer mit vormontiertem Stellmotor

• Elektronische Temperaturregelung

Wärmedämmung

• Modular aufgebaute Universalwärmedämmung

• Stellmotor werkzeuglos montiert (Plug-&-Play)

Technische Daten

• Ausführung: Gemischter Heizkreis

• Nennweite: DN 25

• Anschluss Heizkreis: G 1½ AG, flachdichtend

• Anschluss Wärmeerzeuger: G 1½ AG, flachdichtend

• Pumpenbaulänge: 180 mm

• Pumpentyp: ohne Pumpe

• Kvs-Wert: 5,5

• Empfohlener Einsatzbereich: bis 40 kW (∆T 20 K, ∆p 100 mbar)

• Max. Betriebstemperatur: 95 °C

• Max. Betriebsdruck: 10 bar (PN 10)

• Stellmotor: 230 V, 90° / 140 s, 5 Nm

Abmessungen

• H x B x T: 465 × 248 × 213 mm

• Armaturenlänge: 411 mm

• Achsabstand: 125 mm

Lieferumfang

• Absperreinrichtung mit 2 Kugelhähnen

• 2 integrierte Thermometer (Vorlauf/Rücklauf)

• Pumpenkugelhahn vor der Pumpe

• Dreiwegemischer mit Sperrventil

• Vormontierter Stellmotor

• Universalwärmedämmung

• Wandhalterung

Die Regumat Heizkreisstation DN 25 überzeugt durch hohe Funktionssicherheit, kompakte Bauweise und einfache Montage. Sie ist die ideale Lösung für gemischte Heizkreise in Ein- und Mehrfamilienhäusern sowie in modernen Heizungsanlagen.

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
