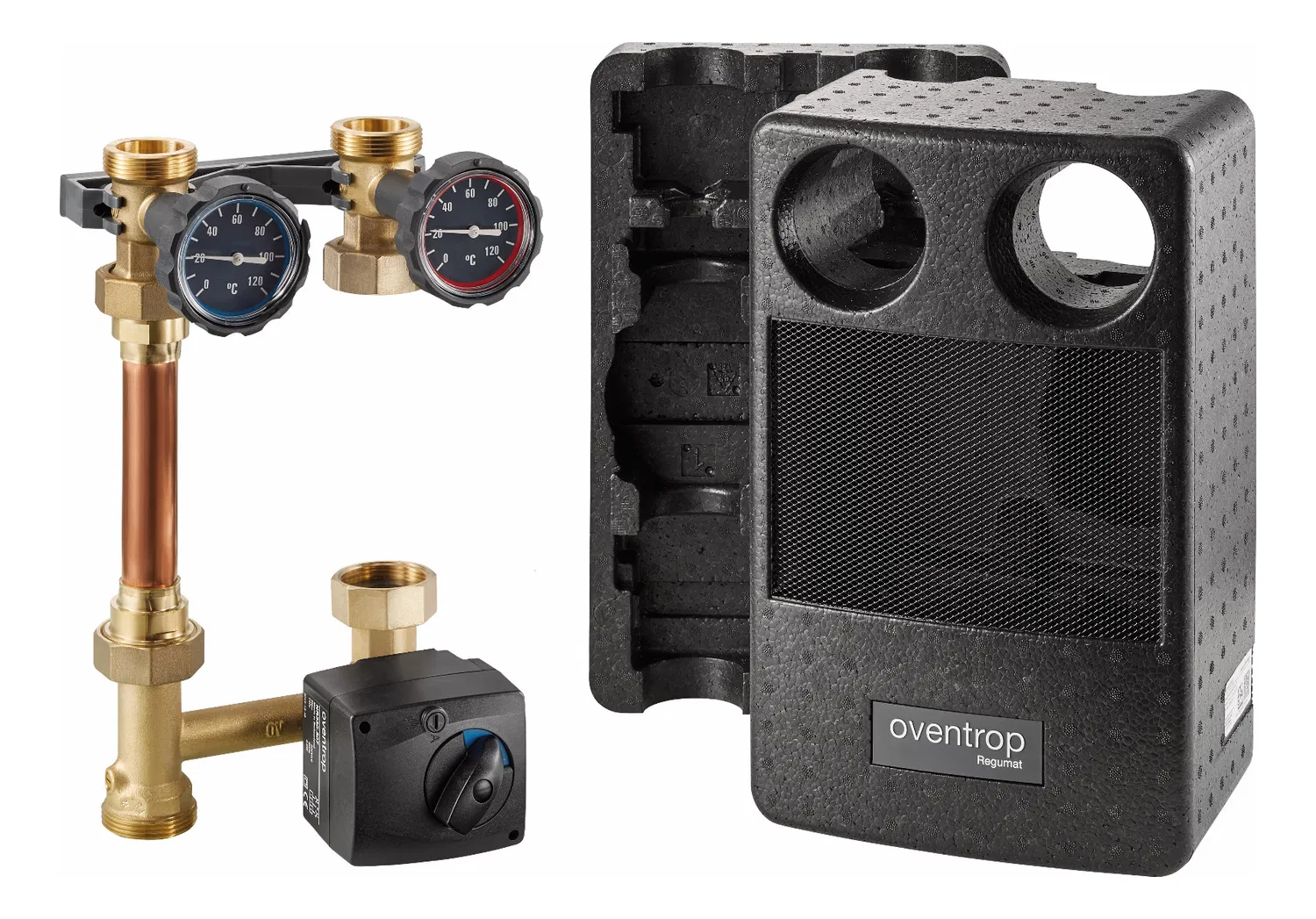

Oventrop Heizkreisset Regumat M3-180 – kurze Bauform, gemischt (ohne Pumpe)

Der Oventrop Regumat-180 (M3-180) ist eine kompakte, vormontierte Armaturengruppe zur zeit- und platzsparenden Anbindung des Heizkessels an das Rohrleitungssystem. Die Einheit ist für Umwälzpumpen mit 180 mm Baulänge ausgelegt und eignet sich ideal für moderne Heizungsanlagen mit gemischten Heizkreisen.

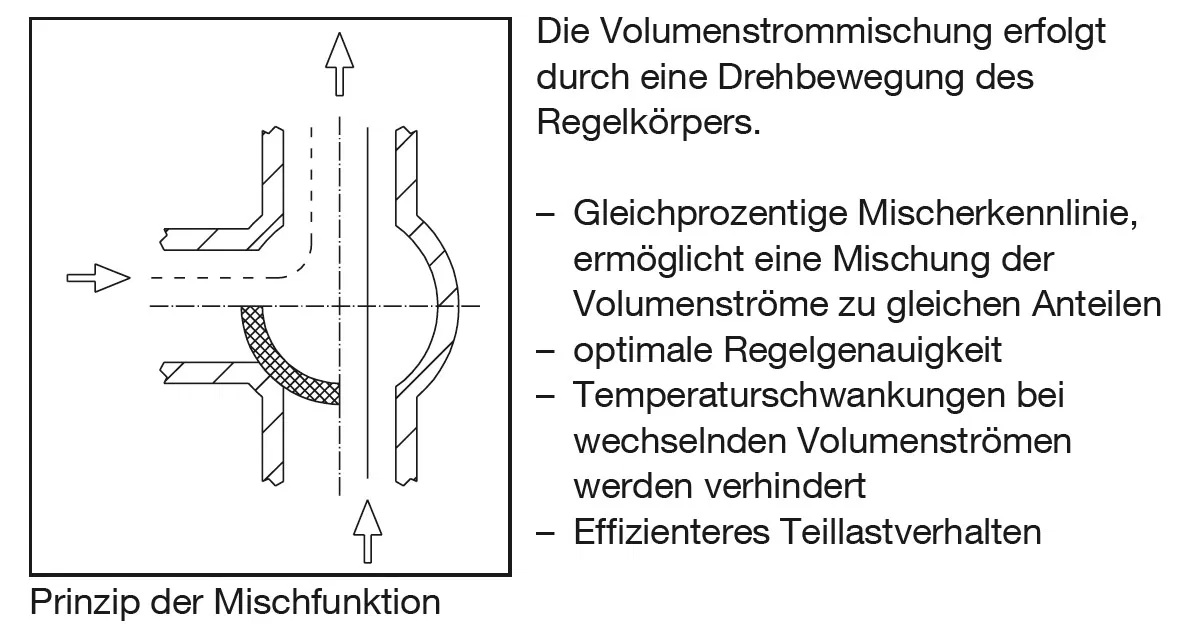

Im Vergleich zum Regumat S-180 (ungemischt) ist der Regumat M3-180 zusätzlich mit einem Dreiwegemischer inklusive Sperrventil und vormontiertem Stellmotor ausgestattet. Dadurch ermöglicht er eine präzise Regelung der Vorlauftemperatur.

Geeignet für Hocheffizienzpumpen

Kompatibel mit gängigen Umwälzpumpen, z. B.:

• Moojo

• Wilo Yonos PARA

• Wilo Stratos PICO 25/1-4 / 25/1-6

• Grundfos ALPHA 2.1 25-40 / 25-60

• Laing Ecocirc-Baureihe

• Biral AX 13-1

Vorteile auf einen Blick

• Vormontiertes Anbindesystem für Pumpenbaulänge 180 mm

• Für gemischte Heizkreise mit Vorlauftemperaturregelung

• Dreiwegemischer mit Sperrventil und Stellmotor

• Hochwertige, langlebige Werkstoffe

• Universelle, modulare Wärmedämmung

• Manuell einstellbares Sperrventil im Rücklauf

• Vor- und Rücklauf vor Ort tauschbar

• Einfache Montage durch Tüllenanschluss-Sets

• Keine Hanfverbindungen erforderlich

• Integrierte Wandhalterung

• Stellmotor mit Plug-&-Play-Schnellmontage

Technische Daten

• Nennweite: DN 25

• Anschluss Heizkreisseite: 1½“ AG, flachdichtend

• Anschluss Kesselseite: 1½“ AG, flachdichtend

• Anschluss Pumpe: 1½“ AG, flachdichtend

• Pumpenbaulänge: 180 mm

• Max. Betriebsdruck: 10 bar (PN 10)

• Max. Betriebstemperatur: 95 °C

• Öffnungsdruck Sperrventil: 20 mbar

• Stellmotor: 230 V, 90° / 140 s, 5 Nm

• Kvs-Wert: 5,5

• Empfohlener Einsatzbereich: bis 40 kW

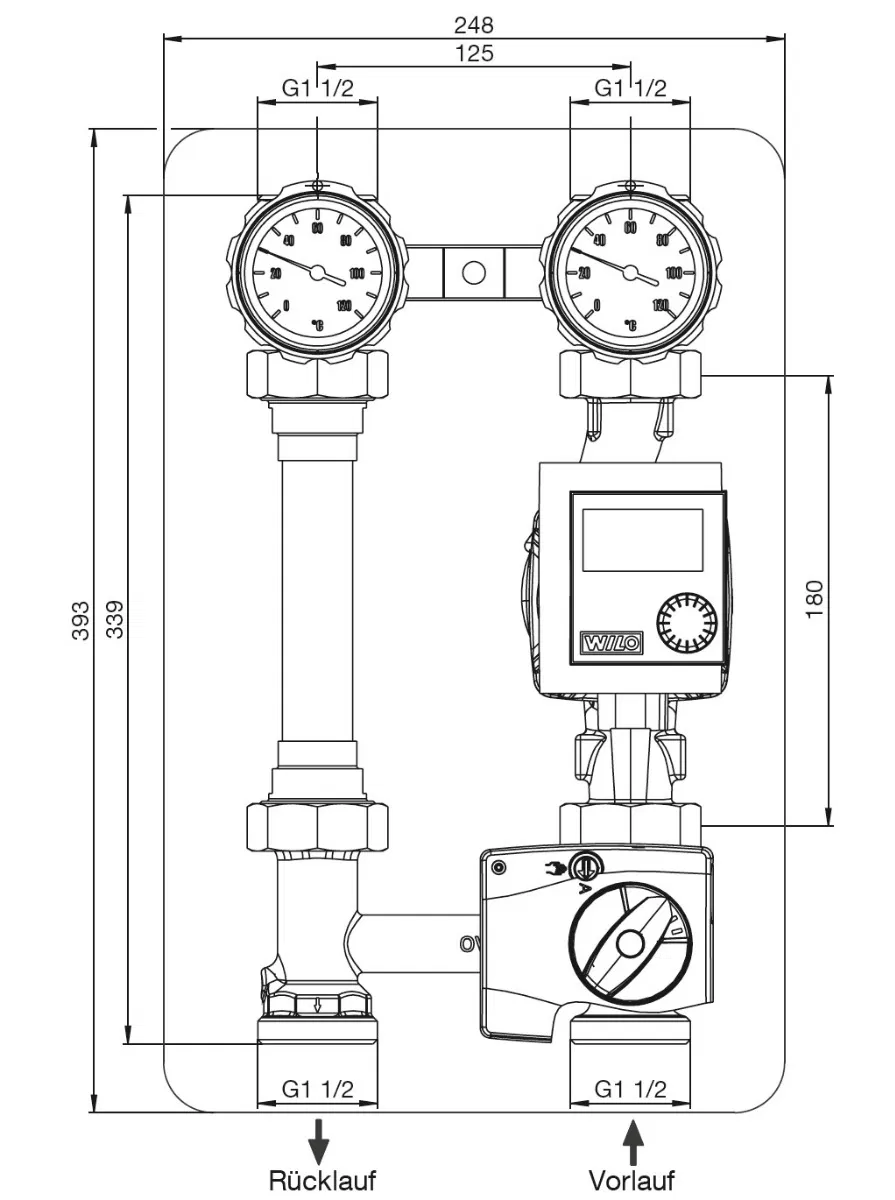

Abmessungen

• H × B × T: 393 × 248 × 213 mm

Lieferumfang

• Absperreinrichtung mit 2 Kugelhähnen

• 2 integrierte Thermometer zur Anzeige von Vor- und Rücklauftemperatur

• Dreiwegemischer mit Sperrventil

• Vormontierter Stellmotor (werkzeuglose Plug-&-Play-Montage)

• Modulare Universal-Wärmedämmung

• Wandhalterung

Der Oventrop Regumat-180 (M3-180) ist die ideale Lösung für gemischte Heizkreise, bei denen kompakte Bauweise, einfache Montage und zuverlässige Regelung im Vordergrund stehen.
