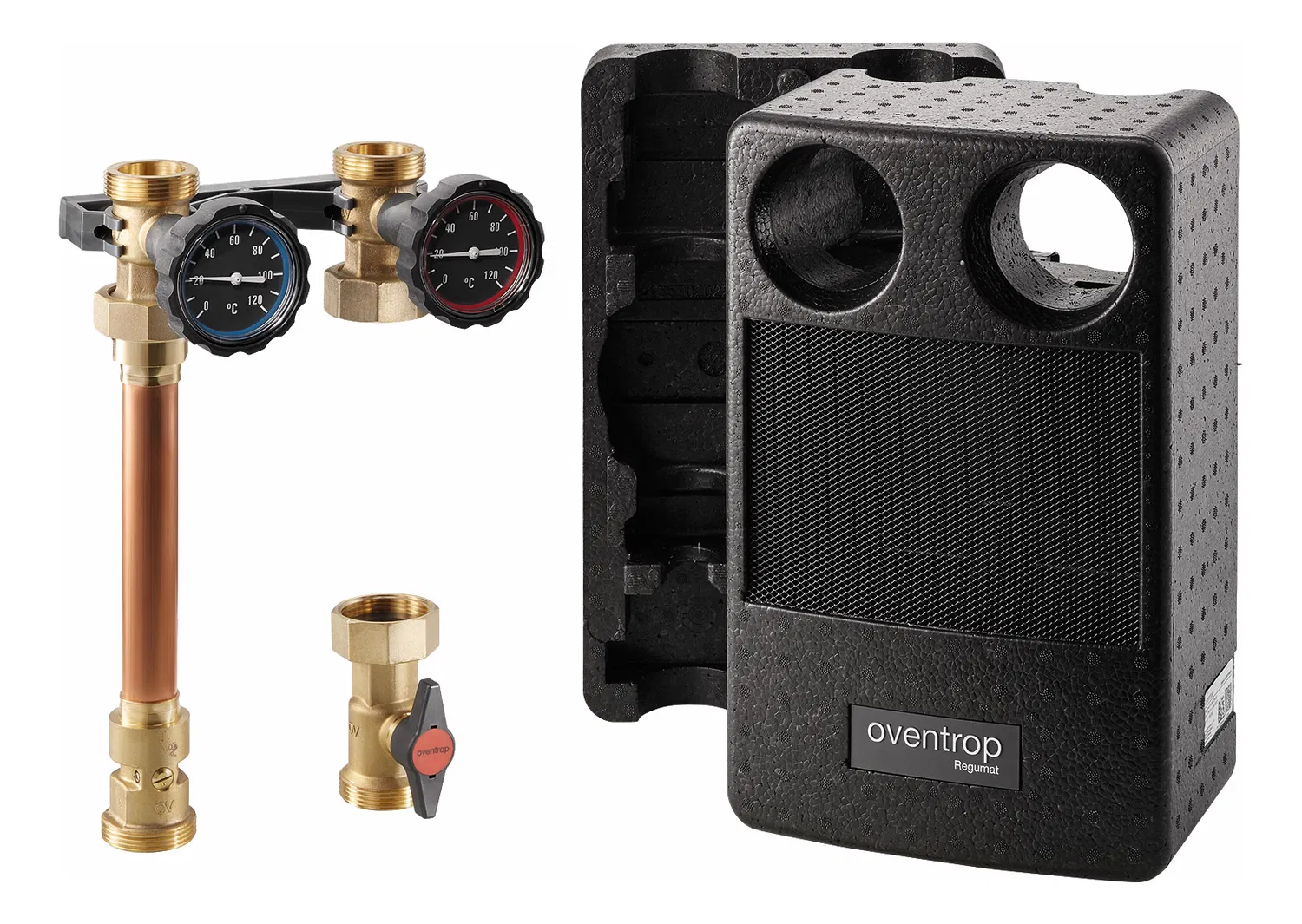

Oventrop Heizkreisset Regumat S-180 – kurze Bauform, ungemischt (ohne Pumpe)

Der Oventrop Regumat S-180 ist eine vormontierte Armaturengruppe zur zeit- und platzsparenden Anbindung von Heizkesseln an Rohrleitungssysteme. Die Einheit ist für Hocheffizienzpumpen mit 180 mm Baulänge ausgelegt und eignet sich ideal für moderne Heizungsanlagen mit ungeregeltem Heizkreis.

Dank der modular aufgebauten Universalwärmedämmung, der integrierten Wandhalterung sowie der werkseitigen Vormontage ermöglicht der Regumat S-180 eine schnelle, sichere und montagefreundliche Installation. Vor- und Rücklauf können vor Ort flexibel gewechselt werden.

Geeignet für Hocheffizienzpumpen (Beispiele)

• Moojo

• Wilo Yonos PARA

• Wilo Stratos PICO 25/1-4 / 25/1-6

• Grundfos ALPHA 2.1 25-40 / 25-60

• Laing Ecocirc-Baureihe

• Biral AX 13-1

Abgrenzung zum Regumat M3-180 (gemischt)

Der Regumat S-180 ist die ungemischte Variante.
Im Gegensatz dazu verfügt der Regumat M3-180 zusätzlich über:

• Dreiwegemischer mit Sperrventil

• Vormontierten Stellmotor

• Vorlauftemperaturregelung

Eine eindeutige Abgrenzung beider Varianten ist dem jeweiligen Datenblatt zu entnehmen.

Vorteile

• Vormontiertes Anbindesystem für Pumpen mit 180 mm Baulänge

• Hochwertige, langlebige Werkstoffe

• Universelle, modular aufgebaute Wärmedämmung

• Manuell aufstellbares Sperrventil im Rücklaufstrang

• Einfache Montage durch Tüllenanschluss-Sets

• Keine Hanfverbindungen erforderlich

• Integrierte Wandhalterung

• Vor- und Rücklauf vor Ort austauschbar

• Pumpenkugelhahn vor der Pumpe angeordnet

Technische Daten

• Nennweite: DN 25

• Anschluss Heizkreisseite: 1½“ AG, flachdichtend

• Anschluss Kesselseite: 1½“ AG, flachdichtend

• Anschluss Pumpe: 1½“ AG, flachdichtend

• Max. Betriebsdruck: 10 bar (PN 10)

• Max. Betriebstemperatur: 95 °C

• Öffnungsdruck Sperrventil: 20 mbar

• Kvs-Wert: 7

• Empfohlener Einsatzbereich: bis max. 50 kW

Abmessungen

• H × B × T: 393 × 248 × 213 mm

Lieferumfang

• Absperreinrichtung mit 2 Kugelhähnen zum Absperren des Heizkreises

• 2 integrierte Thermometer zur Anzeige von Vor- und Rücklauftemperatur

• Pumpenkugelhahn (vor der Pumpe angeordnet)

• Flanschrohr mit integriertem Sperrventil zur Vermeidung von Fehlzirkulationen

• Modular aufgebaute Universalwärmedämmung
