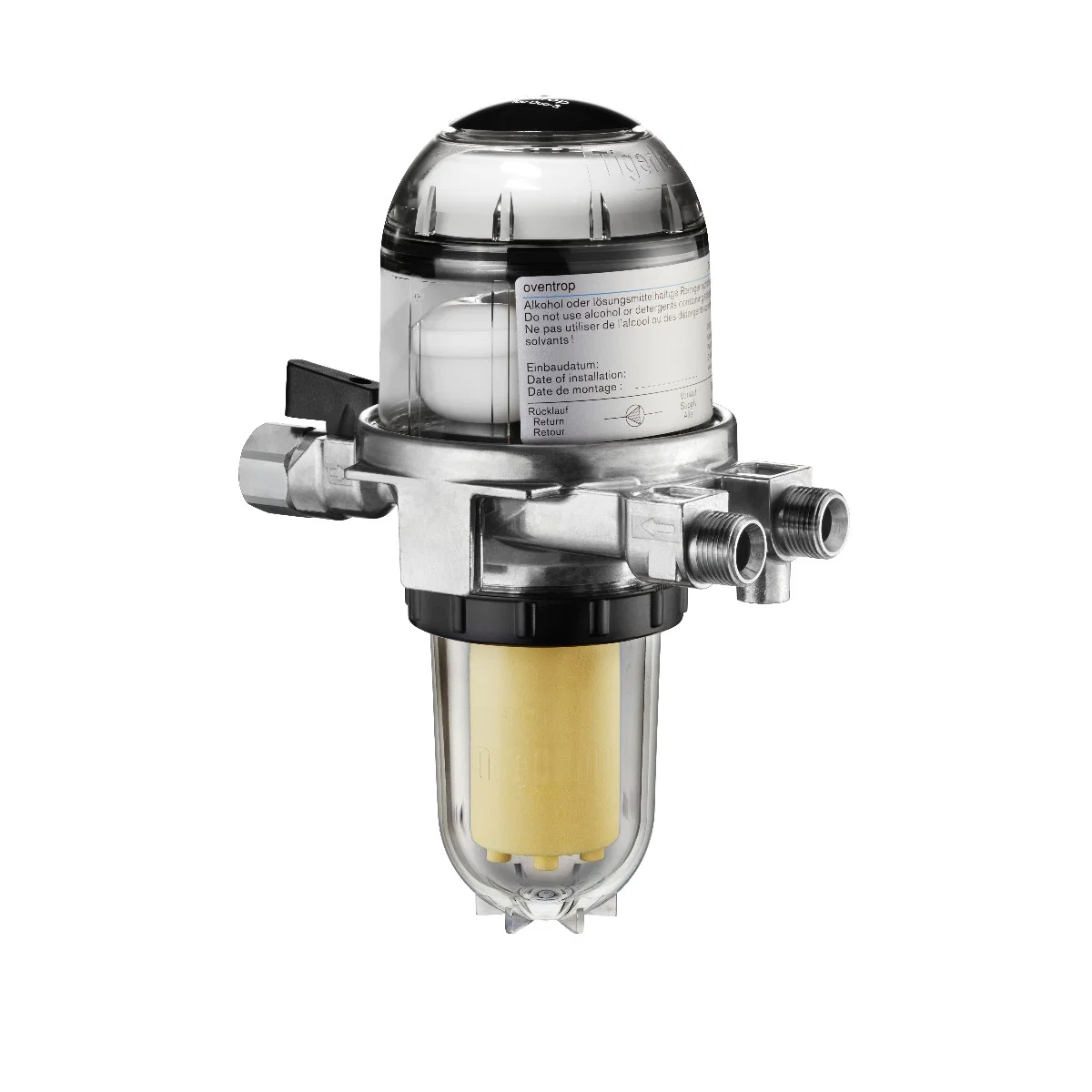

Oventrop Toc-Duo-3 – Heizölfilter/Heizölentlüfter

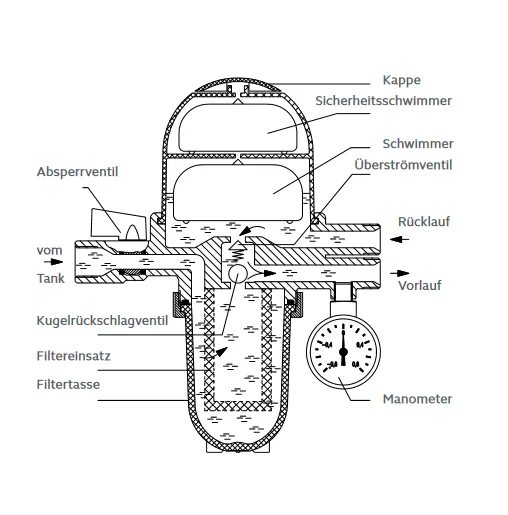

Der Oventrop Toc-Duo-3 ist eine kombinierte Einheit aus Heizölfilter und Heizöl-Entlüfter mit integrierter Absperrung und Wandhalterung. Er wurde speziell für den Einsatz im Saugbetrieb in Einstrangsystemen mit Rücklaufzuführung entwickelt und übernimmt dort gleichzeitig die Filtration des Heizöls sowie die kontinuierliche Entlüftung des Systems.

Das Entlüftergehäuse ist aus Metall gefertigt und für die Wandmontage sowie die Aufnahme des Absperrventils ausgelegt. Filter- und Schwimmergehäuse bestehen dagegen aus transparentem Kunststoff, wodurch eine einfache visuelle Kontrolle der Funktion sowie des Verschmutzungsgrads jederzeit möglich ist.

Der Toc-Duo-3 ist für Heizöl EL nach DIN 51603-1 sowie für Heizöle mit „alternativen“ Anteilen bis zu 20 % Bio-Anteil geeignet, beispielsweise Heizöl EL A Bio 20 nach DIN SPEC 51603-6. Für Heizöle mit höheren „alternativen“ Anteilen, dünnflüssige Pflanzenöle sowie FAME nach DIN EN 14214 wird die Metallausführung des Produkts empfohlen.

Der Anschluss erfolgt tankseitig über G 3/8 Innengewinde. Brennerseitig stehen wahlweise ein G 3/8 Außengewinde mit Konus für Brennerschläuche oder ein G 1/4 Innengewinde zur Verfügung. Das Gerät ist für eine Düsenleistung von bis zu 110 l/h und einen Rücklaufstrom von bis zu 120 l/h ausgelegt, bei einer Entlüftungsleistung von mindestens 6 l/h Luft bzw. Ausgasungen.

Die Einbaulage erfordert eine senkrechte Montage mit nach oben ausgerichteter Entlüfterhaube. Umgebungs- und Betriebstemperatur liegen bei maximal 60 °C, wobei die Metallausführung bis zu 70 °C zulässig ist. Zu beachten ist, dass nach DIN 4755 grundsätzlich 40 °C die maximal zulässige Temperatur des Heizöls in Ölleitungen von Ölfeuerungsanlagen darstellt.

Der maximale Betriebsdruck beträgt 0,7 bar, was einer statischen Ölsäule von 8 m bei höher liegendem Tank entspricht. Der maximale Saugdruck liegt bei -0,5 bar, der Prüfdruck bei max. 6 bar.

Der Oventrop Toc-Duo-3 ist TÜV-geprüft durch den TÜV-Rheinland unter der Prüfnummer S138 2014 E5 und erfüllt damit hohe Sicherheits- und Qualitätsstandards für den professionellen Einsatz in Heizölverbraucheranlagen.

Technische Daten im Überblick:

• Produktart: Kombinierter Heizölfilter und Heizölentlüfter
• Anschluss Tankseite: G 3/8 Innengewinde
• Anschluss Brennerseite: G 3/8 Außengewinde mit Konus oder G 1/4 Innengewinde
• Medium: Heizöl EL (DIN 51603-1), Heizöl EL A Bio 20 (DIN SPEC 51603-6, bis 20 % Bio-Anteil)
• Düsenleistung: max. 110 l/h
• Rücklaufstrom: max. 120 l/h
• Entlüftungsleistung: min. 6 l/h Luft/Ausgasungen
• Einbaulage: senkrecht, Entlüfterhaube nach oben
• Umgebungstemperatur: max. 60 °C
• Betriebstemperatur: max. 60 °C (Metallausführung bis 70 °C)
• Betriebsdruck: max. 0,7 bar (entspr. 8 m statischer Ölsäule)
• Saugdruck: max. -0,5 bar
• Prüfdruck: max. 6 bar

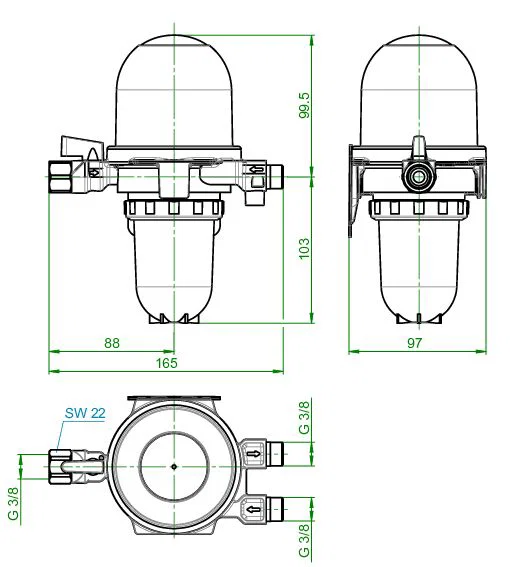

• Abmessungen (L x T x H): 165 x 97 x 203–337 mm (je nach Filtertasse)
• Prüfung: TÜV-Rheinland, Nr. S138 2014 E5

Hinweis: Für den Einsatz nur im Saugbetrieb für Einstrangsysteme mit Rücklaufzuführung. Der Einbau ist sowohl unter- als auch oberhalb des Tankölspiegels zulässig.
