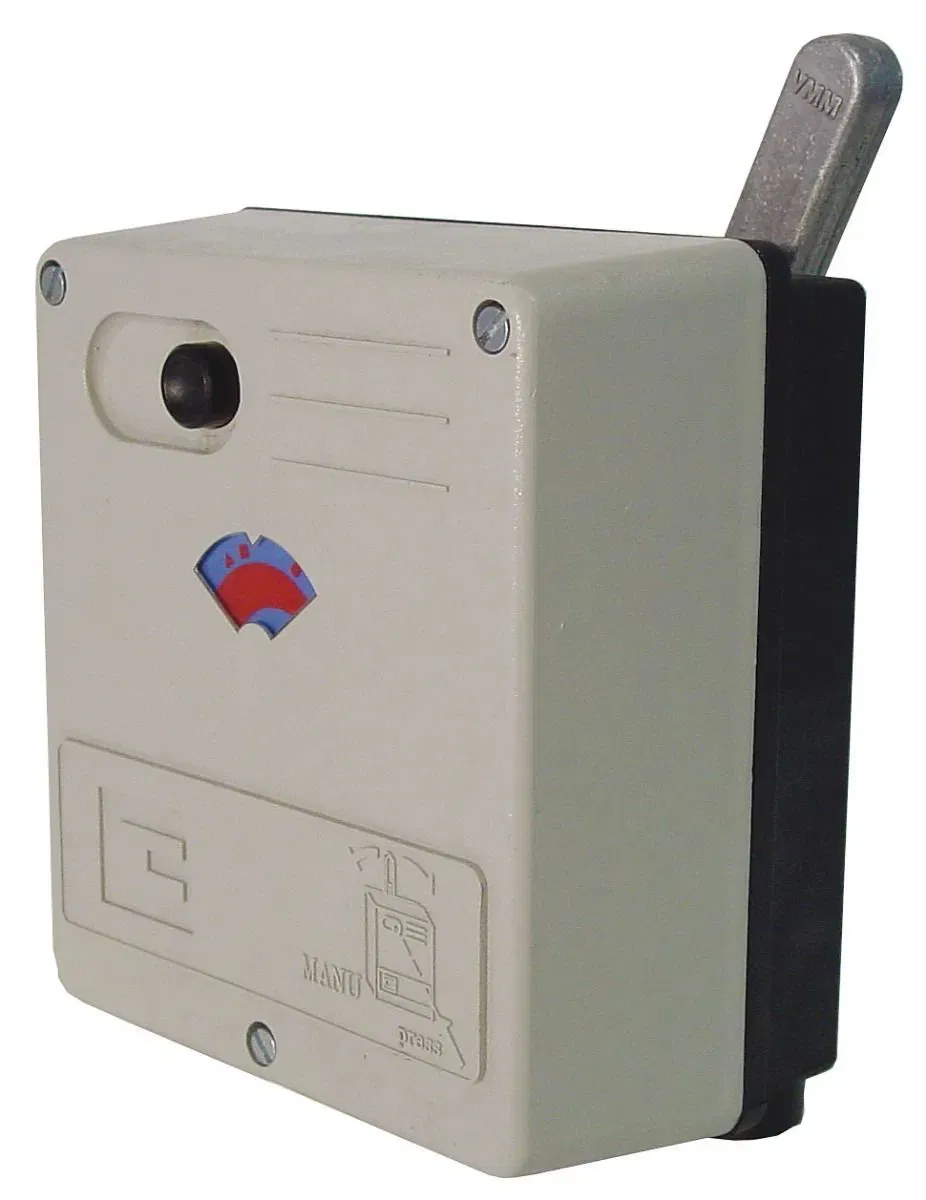

Resideo Stellmotor für DRK-Mischer, Stellwinkel 120°, 230V

Der Resideo Stellmotor für DRK-Mischer ist ein leistungsstarker und zuverlässiger Drehantrieb zur Regelung von Heizungsanlagen. Mit einem maximalen Stellwinkel von 120° und einem hohen Drehmoment von 10 Nm eignet sich dieser Stellmotor ideal für den Einsatz an DRK-Mischern.

Der Antrieb ist baugleich mit dem ehemaligen Honeywell-Artikel und stellt somit eine kompatible Ersatz- und Nachfolgelösung dar.

Produktbeschreibung

Der Resideo Stellmotor arbeitet mit einem Dreipunkt-Steuersignal und wird mit 230 V AC Netzspannung betrieben. Ein integrierter mechanischer Standanzeiger ermöglicht die einfache Kontrolle der aktuellen Ventilstellung. Zusätzlich verfügt der Stellmotor über eine Handbedienung, mit der der Mischer manuell verstellt werden kann, beispielsweise bei Wartungsarbeiten oder im Störfall.

Das robuste Kunststoffgehäuse und die Schutzart IP54 sorgen für einen zuverlässigen Betrieb auch unter anspruchsvollen Umgebungsbedingungen.

Technische Daten

• Anwendungsbereich: DRK-Mischer

• Antriebsart: Drehantrieb

• Steuersignal: Dreipunkt

• Netzspannung: 230 V AC

• Drehmoment: 10 Nm

• Laufzeit: 120 s

• Max. Drehwinkel: 120°

• Max. elektrische Leistungsaufnahme: 3,5 VA

• Werkstoff Gehäuse: Kunststoff

• Schutzart: IP54

• Hilfskontakte: Nein

• Mechanischer Standanzeiger: Ja

• Handbedienung: Ja

• Sicherheitsfunktion: Nein

• Abmessungen (H x B x L): 146 x 106 x 133 mm

Einsatzbereiche

• Heizungsanlagen

• DRK-Mischer

• Ersatz für baugleiche Honeywell-Stellantriebe

Vorteile

• Hoher Stellwinkel von 120°

• Kräftiges Drehmoment von 10 Nm

• Baugleich mit früheren Honeywell-Modellen

• Mechanische Stellungsanzeige für einfache Kontrolle

• Manuelle Notverstellung möglich

• Robuste Ausführung mit IP54

Fazit

Der Resideo Stellmotor für DRK-Mischer ist ein zuverlässiger und leistungsstarker Stellantrieb für präzise Regelaufgaben in Heizungsanlagen. Durch die hohe Kompatibilität mit ehemaligen Honeywell-Antrieben, den großen Stellwinkel und die robuste Bauweise ist er eine sichere und langlebige Lösung für Neuinstallationen und Austausch.

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
