Spirovent RV2 Luftabscheider

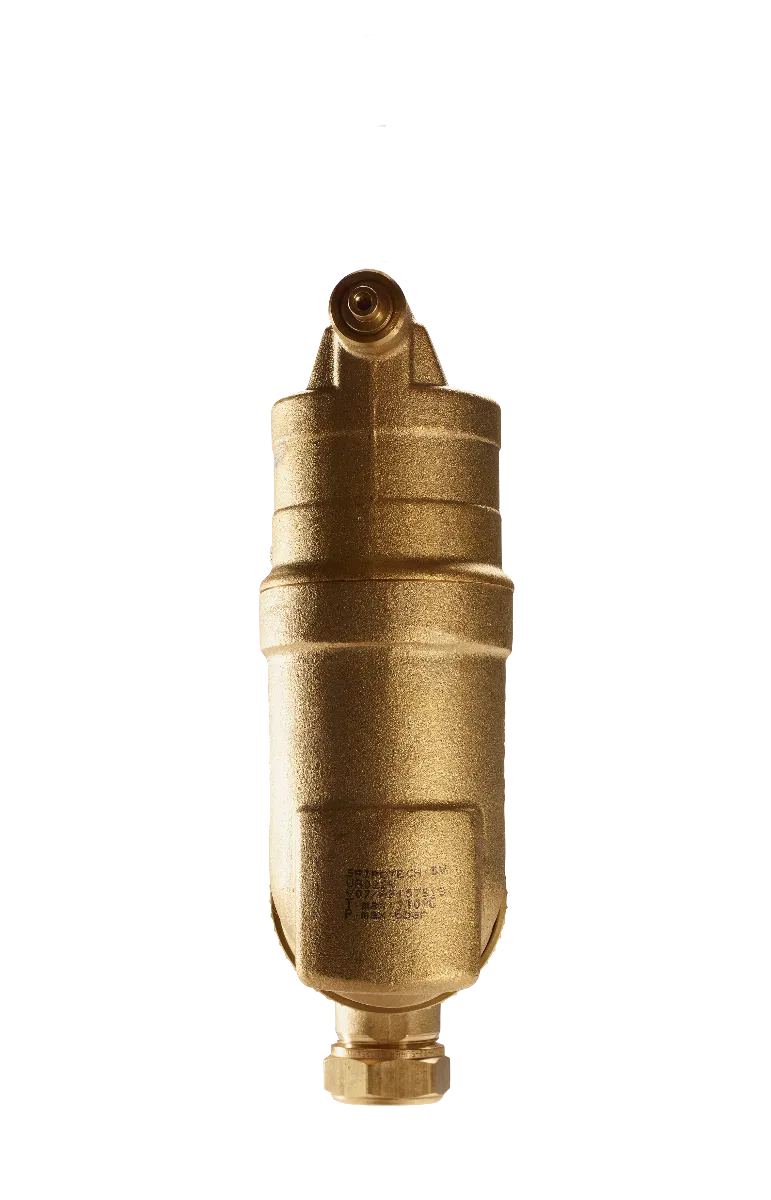

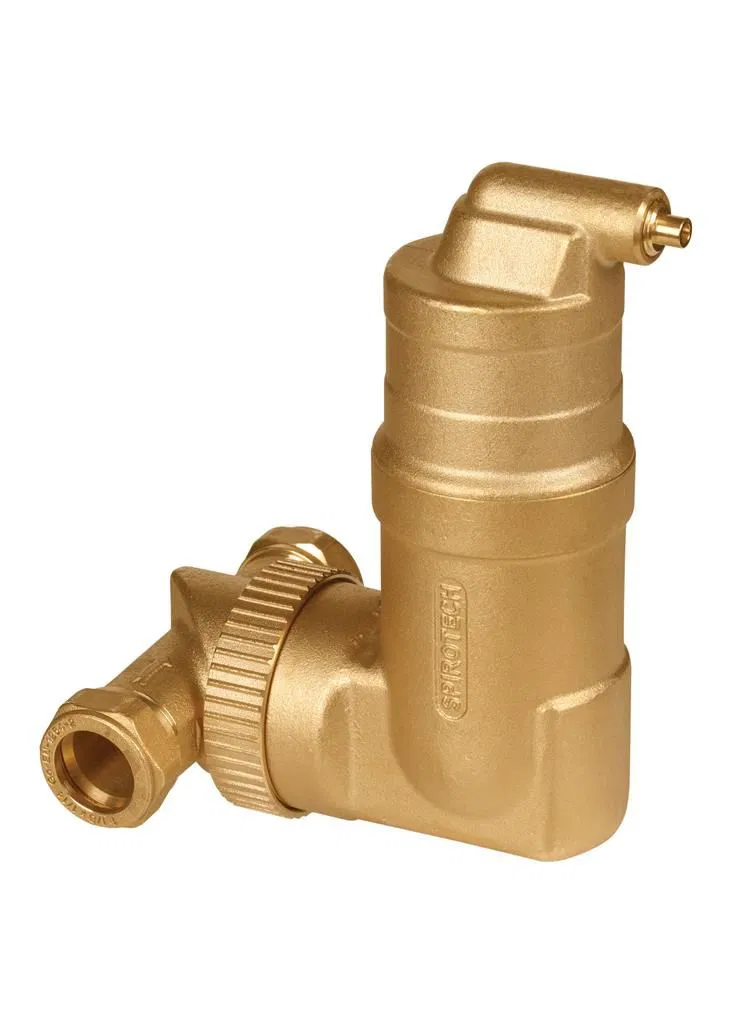

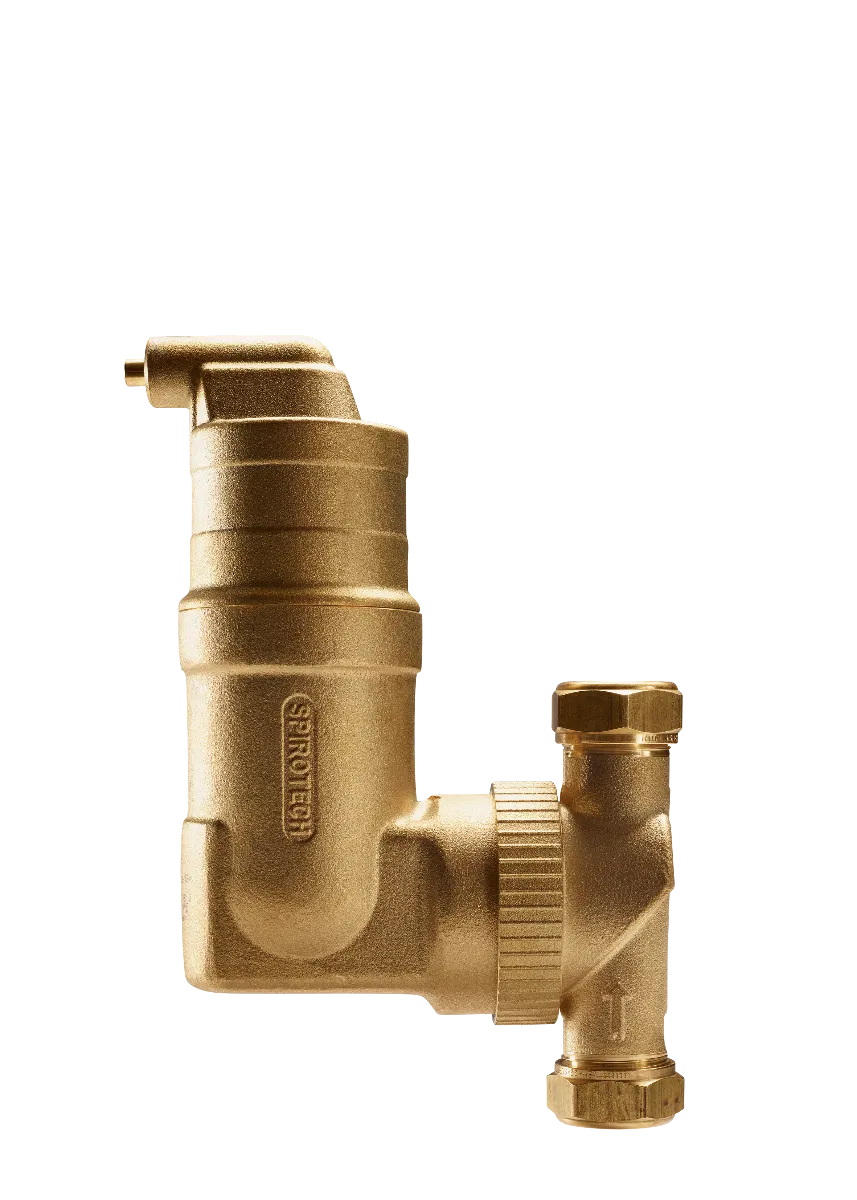

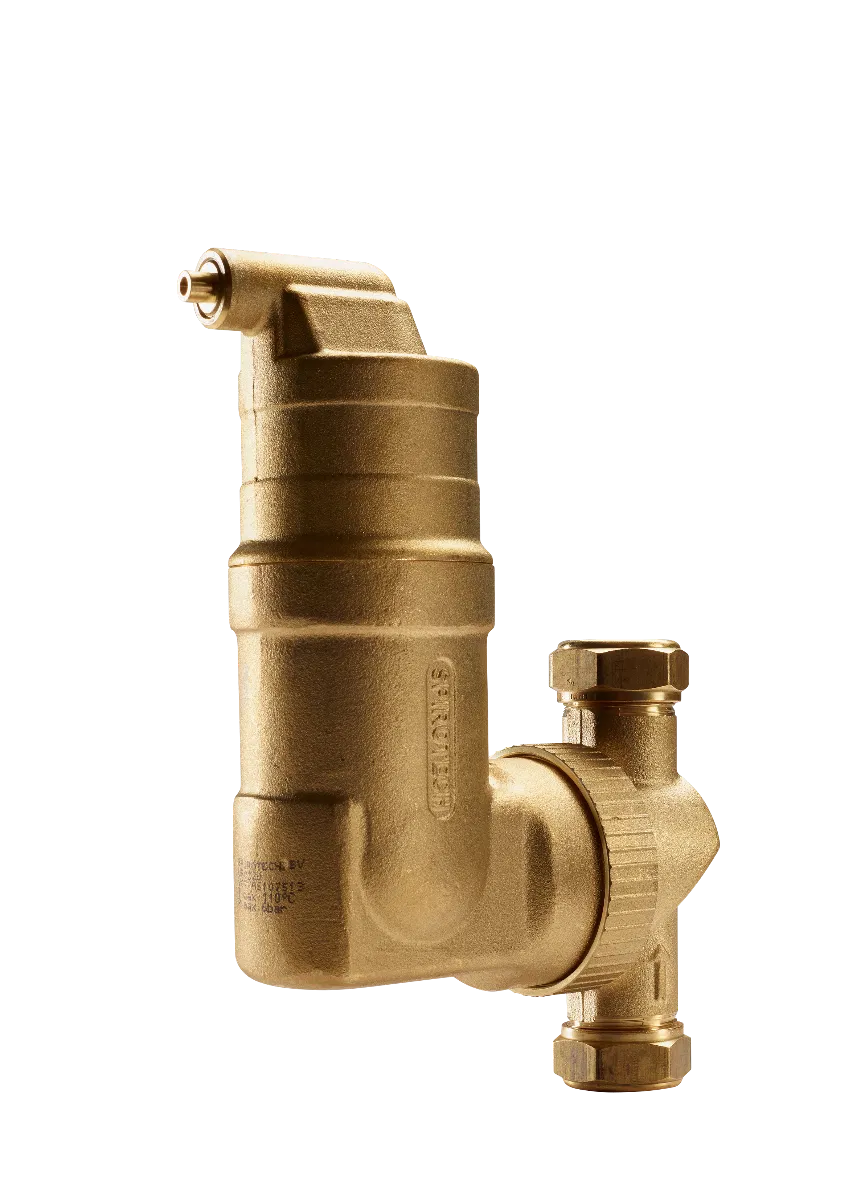

SpiroVent Mikroluftblasenabscheider – Universell einsetzbar für horizontale und vertikale Leitungen

Der SpiroVent Mikroluftblasenabscheider entfernt kontinuierlich Luft und Mikroluftblasen aus Heiz- und Kühlkreisläufen und sorgt so für eine effiziente und störungsfreie Funktion der Anlage. Dank drehbarem Anschluss kann der Abscheider flexibel in horizontalen oder vertikalen Rohrleitungen installiert werden.

Der Mikroluftblasenabscheider ist für die Medien Wasser und Wasser/Glykol (50/50%) geeignet. Das robuste Messinggehäuse garantiert Langlebigkeit und zuverlässigen Betrieb. Die Entgasung erfolgt über den Spirorohreinsatz bis auf einen Restluftanteil von nur 0,4 %, während das permanente Entlüftungsventil für eine kontinuierliche Luftabfuhr sorgt.

Vorteile und Eigenschaften

• Universell einsetzbar für horizontale und vertikale Leitungen

• Kontinuierliche Entfernung von Luft und Mikroluftblasen

• Robustes Messinggehäuse

• Entgasung bis auf 0,4 % Restluft

• Permanentes, nicht absperrbares Entlüftungsventil

• Für Wasser und Wasser/Glykol (50/50%)

• Flexibler Anschluss für Klemmring oder Innengewinde

Technische Daten

• Nennweite: 22 mm KLV, 28 mm KLV, 3/4″ IG oder 1″ IG

• Einbaulänge: KLV 120 mm, IG 100 mm

• Max. Betriebsdruck: 10 bar

• Max. Vorlauftemperatur: 110 °C

• Max. Durchsatz: 22 mm KLV / 3/4″ IG: 1,3 m³/h, 28 mm KLV / 1″ IG: 2 m³/h

• Max. Fließgeschwindigkeit: 1,0 m/s

• Gewicht: ca. 1,8 kg

Anwendung

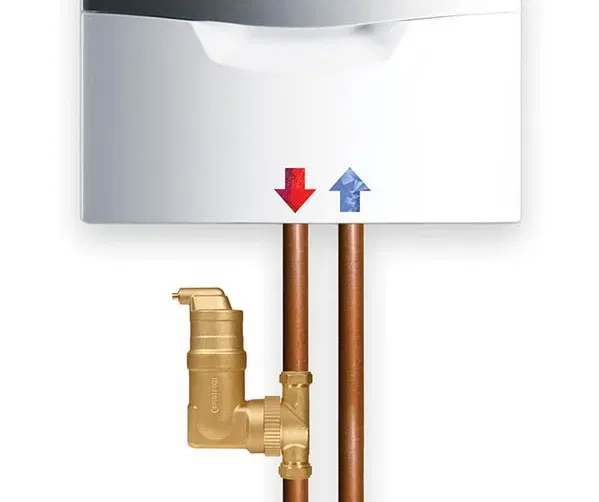

Der SpiroVent Mikroluftblasenabscheider eignet sich für den Einsatz in Heiz- und Kühlkreisläufen, um Luftblasen zuverlässig zu entfernen, die Effizienz zu erhöhen und Geräuschbildung zu vermeiden. Die drehbare Anschlussoption ermöglicht eine flexible und einfache Montage in allen Rohrführungen.

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
