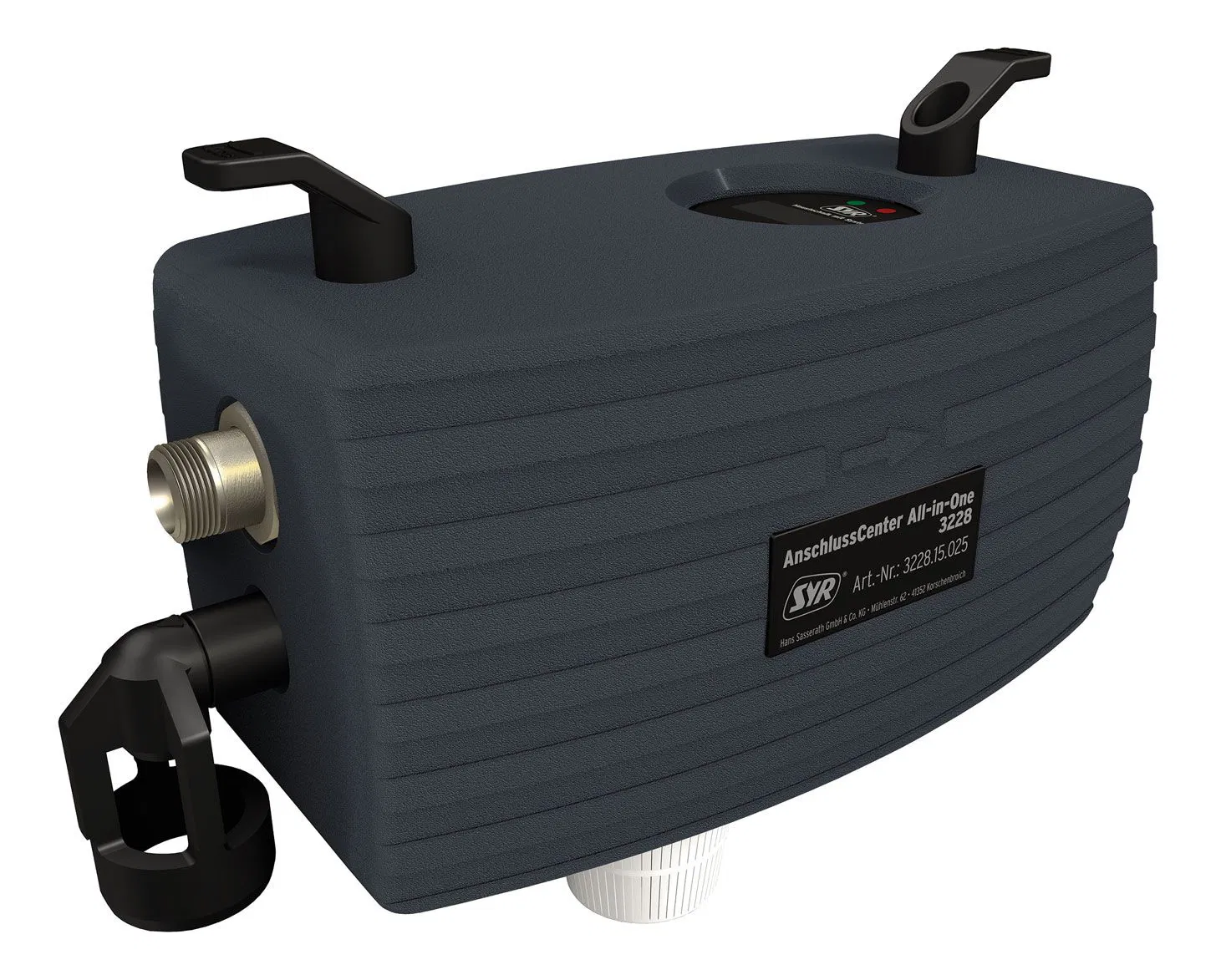

Syr Anschlusscenter 3200 All in One (R 1/2″)

Anwendungsbereich
Das SYR Anschlusscenter All-in-one 3228 ist die ideale Lösung für die automatische Befüllung geschlossener Heizungsanlagen. Es unterstützt die Verwendung von enthärtetem Wasser (HWE), vollentsalztem Wasser (HVE) oder Wasser zur pH-Wert-Stabilisierung (HVE Plus) – abhängig von der gewählten Kartusche. Damit ist es perfekt für Heizungsanlagen jeder Größe und Art geeignet.

Produktbeschreibung / Ausführung
Das SYR Anschlusscenter All-in-one vereint Heizungswasserenthärtung und Vollentsalzung in einem kompakten Anschlussmodul. Entscheidend ist die Wahl der passenden Kartusche – sowohl Enthärtungs- als auch Vollentsorgungskartuschen sind wiederbefüllbar und in den Größen 2,5 L, 4 L, 7 L, 14 L und 30 L erhältlich.

Die integrierte Füllkombi BA sorgt für die automatische Befüllung Ihrer Heizungsanlage. Das Anschlusscenter verfügt über:

• Ein- und ausgangsseitige Absperrungen für einfachen Kartuschenwechsel

• Verschneidung, um die Anlage bei Bedarf auf Vollentsalzung umzustellen

• Digitale Kapazitätskontrolle mit Restwertanzeige der Kartuschen

• Wandhalter für einfache Montage

• Systemtrenner BA (bis Flüssigkeitskategorie 4 nach DIN EN 1717)

• Leitfähigkeitsmesssensor und Drucksensoren

• Druckminderer für sicheren Anlagenbetrieb

Werkstoffe & Qualität
Hochwertige Materialien garantieren Langlebigkeit und Sicherheit:

• Gehäuse und Funktionsteile aus schlagfestem Thermoplast

• Alterungsbeständige Elastomere für Dichtungen

• Entzinkungsbeständige Messing-Legierung und nichtrostender Stahl bei allen Funktionsteilen

• Alle Wasserberührten Kunststoffteile entsprechen der KTW-Leitlinie des Umweltbundesamtes

Einbau & Installation
Das Anschlusscenter wird vor der Heizungsanlage an der Wand montiert und muss gut zugänglich sein. Die Kartuschen werden von unten eingeschraubt, bei der 14 L-Kartusche ist ein Standfuß im Lieferumfang enthalten.

Technische Daten

• Betriebsdruck: max. 10 bar

• Betriebstemperatur: max. 30 °C (Eingang), max. 65 °C (Ausgang)

• Ausgangsdruck: 1 – 5 bar (Werkseinstellung 1,5 bar)

• Durchflussleistung: 0,3 m³/h (2,5 L Kartusche), 0,5 m³/h (4–30 L Kartusche)

• Einbaulage: Hauptachse waagrecht

• Medium: Trinkwasser

Montagehinweise
Vor der Installation sollte die Rohrleitung sorgfältig durchgespült werden. Das Anschlusscenter wird spannungsfrei unter Beachtung der Flussrichtung (Pfeil auf dem Gehäuse) in die Leitung eingebaut.

Wartung
Das SYR Anschlusscenter meldet automatisch, wenn eine Kartusche verbraucht ist. Nachfüllgranulat für Heizungswasserenthärtung oder Vollentsalzung muss passend zur Kartuschengröße bestellt werden.

Fazit
Mit dem SYR Anschlusscenter All-in-one 3228 erhalten Sie ein hochwertiges, wartungsarmes und sicheres System zur automatischen Befüllung und Wasseraufbereitung Ihrer Heizungsanlage. Ideal für Hausbesitzer, Installateure und Heizungsfachbetriebe, die Zuverlässigkeit, Komfort und Energieeffizienz kombinieren möchten.

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
