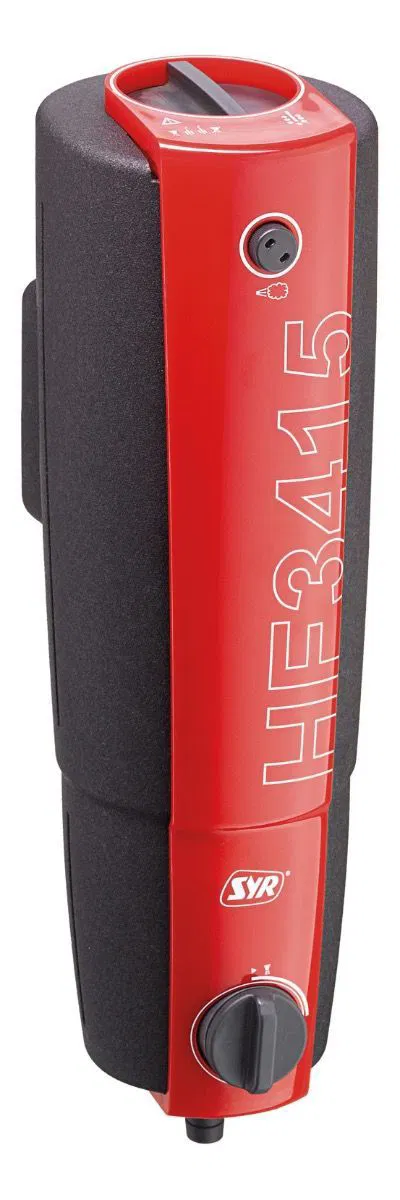

Syr Rückspülbarer Heizungsfilter HF 3415 mit automatischem Entlüftungssystem und Magnetabscheidung für Heizungsanlagen

Der SYR Heizungsfilter HF 3415 ist ein multifunktionaler Filter für Warmwasserheizungskreisläufe nach DIN EN 12828. Er kombiniert Filtration, Entschlammung, Magnetabscheidung und Entgasung in einem kompakten Gerät und schützt Heizungsanlagen zuverlässig vor Verunreinigungen, Korrosion und Funktionsstörungen.

Die leistungsfähige Filterkombination entfernt grobe und feinkörnige Partikel wie Rostschlamm und schützt Kontroll- und Regelorgane. Gleichzeitig werden störende und korrosive Gase wie Stickstoff und Sauerstoff zuverlässig abgetrennt.

Vorteile und Eigenschaften

• Multifunktionaler Heizungsfilter: Filtration, Entschlammung, Magnetabscheidung, Entgasung

• Entfernt Rostschlamm, Partikel und störende Gase

• Selbsttätiger Luftabscheider mit Entgasungsventil

• Magnetabscheider integriert

• Gehäuse und Innenteile aus hochwertiger, bleiarmer Messinglegierung, Edelstahl oder hitzebeständigem Kunststoff

• Inklusive Wärmedämmschale für höhere Energieeffizienz

• Einbau sowohl in Vor- als auch Rücklaufleitung möglich

• Kvs-Wert: 8,5, Durchflussleistung DN20–32: 2 m³/h bei 0,1 bar Druckverlust

Technische Daten

• Medium: Heizungswasser

• Max. Betriebsdruck: 10 bar

• Max. Betriebstemperatur: 110 °C

• Einbaulage: Hauptachse waagrecht

• Mindestdruck zur Rückspülung: 1,5 bar

• Montage über separat zu bestellenden Kreuzflansch

• Rückspülvorgang: manuell oder automatisiert mit Rückspülautomatik RSA 2316.00.081

Anwendung

Der SYR HF 3415 Heizungsfilter wird in Warmwasserheizkreisläufen installiert, um die Anlage vor Schlamm, Magnetit, Partikeln und Luft zu schützen. Der Filter sollte senkrecht montiert werden, wobei unterhalb mindestens 400 mm Freiraum für die Rückspülung verbleiben muss. Der Kreuzflansch ermöglicht den Anschluss einer manuellen oder automatischen Heizungsbefüllung und sorgt für eine normgerechte und wartungsfreundliche Installation.

Durch regelmäßige Rückspülung bleibt die Filterleistung konstant, die Lebensdauer der Anlage wird verlängert und die Heizungsanlage arbeitet effizient und störungsfrei.

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
