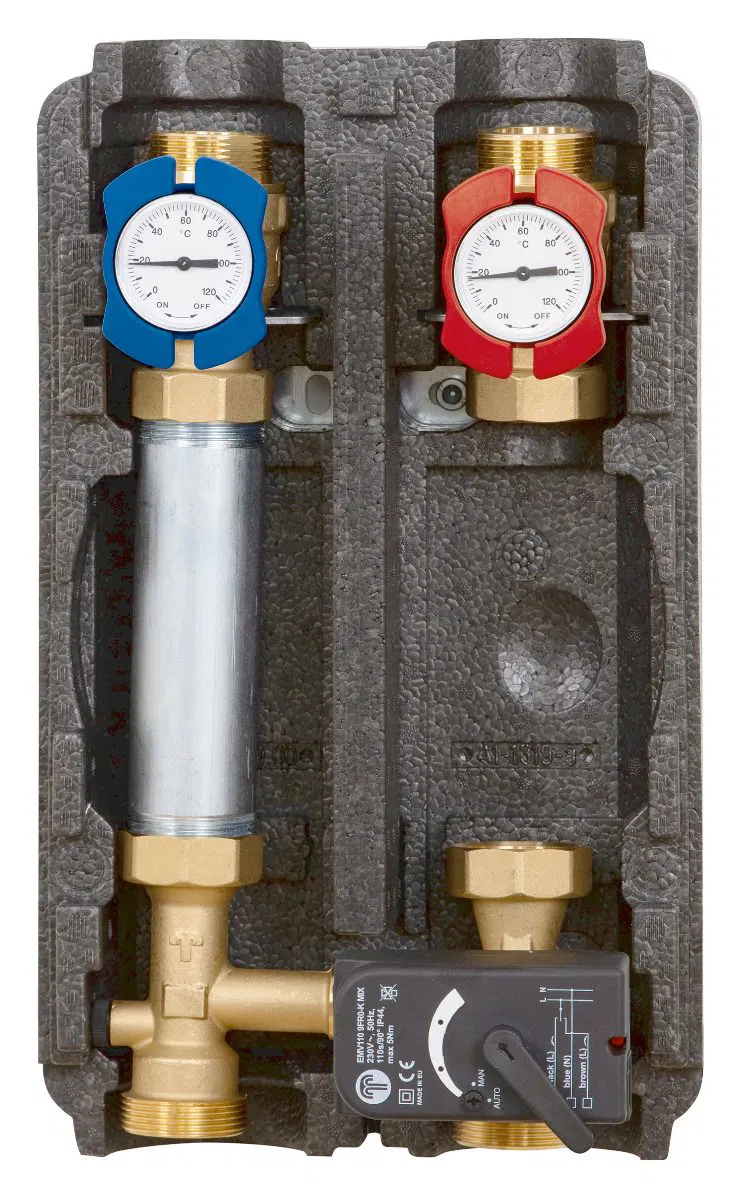

Tuxhorn Pumpengruppe/Heizkreisset exklusiv Davos gemischter Kreis ohne Pumpe, DN 25

Die Tuxhorn Pumpengruppe „Davos“ ist eine kompakte und vormontierte Lösung für gemischte Heizkreise. Sie eignet sich ideal für moderne Heizungsanlagen, bei denen eine zuverlässige Vorlauftemperaturregelung über einen Dreiwegemischer erforderlich ist. Die Einheit wird ohne Umwälzpumpe geliefert und ist für Pumpen mit Achsabstand 125 mm ausgelegt.

Der integrierte Dreiwegemischer mit progressiver Kennlinie sorgt für eine präzise Regelung des Volumenstroms. Der Vorlauf ist im Auslieferungszustand rechts angeordnet, kann jedoch einfach auf links umgebaut werden. Eine integrierte Vorlauffühlerposition sowie eine Schwerkraftbremse im Rücklauf erhöhen die Betriebssicherheit und Effizienz der Anlage.

Vorteile

• Pumpengruppe für gemischten Heizkreis

• Lieferung ohne Umwälzpumpe

• Inklusive Dreiwegemischer und Mischer-Motor

• Dreiwegemischer mit progressiver Kennlinie

• Vorlauf rechts, vor Ort auf links umbaubar

• Integrierte Vorlauffühlerposition

• Schwerkraftbremse im Rücklauf unterhalb des Mischers

• Wärmedämmung konform EnEV 2014

• Inklusive Wandhalterungsmodul

• Kompakte, montagefreundliche Bauweise

Technische Daten

• Ausführung: Gemischter Heizkreis

• Nennweite: DN 25

• KvS Heizkreis: 8 m³/h

• KvS Dreiwegemischer: 11 m³/h

• Kennlinie Mischer: progressiv

• Achsabstand: 125 mm

• Max. Betriebstemperatur: 95 °C

• Max. Betriebsdruck: 3 bar

• Anschlüsse kesselseitig: G 1½“ AG

• Anschlüsse heizkreisseitig: G 1½“ AG

Abmessungen

• H × B × T: 440 × 250 × 210 mm

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
