Trockenbausystem Fußbodenheizung Bodenheizung Set Complete

1.081,007.022,00

Artikelnummer: 123828394940
Produktbeschreibung:

Das Trockenbausystem ist perfekt zum schnellen verlegen Ihrer Fußbodenheizung. Diese besitzt an beiden Seiten ein Klick-System, sodass Sie einfach die nächste Platte miteinander verbinden können. Die Platten von 2,5 cm macht es Ihnen Möglich alle Heizrohre von 14 mm sicher anzusetzen und sauber und systematisch zu verlegen. Dank Trockenbauweise haben Sie keine unnötigen Wartezeiten und können direkt mit der Verlegung der Trockenestrichplatten und Fußbodenbeläge beginnen.

Wähle eine Option
  • 17,25 m²
  • 34,5 m²
  • 51,75 m²
  • 69 m²
  • 86,25 m²
  • 103,5 m²
  • 120,75 m²
  • 138 m²
  • 155,25 m²
  • 172,5 m²
Wähle eine Option
  • 12,5 cm
  • 25 cm
Wähle eine Option
  • Unterputz Schrank
  • Aufputz Schrank
Wähle eine Option
  • Analog Thermostat
  • Digital Thermostat
Leeren
1
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Produktbeschreibung:

Das Trockenbausystem ist perfekt zum schnellen verlegen Ihrer Fußbodenheizung. Diese besitzt an beiden Seiten ein Klick-System, sodass Sie einfach die nächste Platte miteinander verbinden können. Die Platten von 2,5 cm macht es Ihnen Möglich alle Heizrohre von 14 mm sicher anzusetzen und sauber und systematisch zu verlegen. Dank Trockenbauweise haben Sie keine unnötigen Wartezeiten und können direkt mit der Verlegung der Trockenestrichplatten und Fußbodenbeläge beginnen.

Aufbauhöhe: Trockenbauplatte 2,5 cm

Info/Tipp: Für mehr Aufbauhöhe oder Dämmung, nehmen Sie unsere Unterdämmung / Zusatzdämmung dazu.
= 2 cm Unterdämmung / Zusatzdämmung
= 3 cm Unterdämmung / Zusatzdämmung
= 4 cm Unterdämmung / Zusatzdämmung


Produktnutzung:
Verlegen Sie einfach die Trockenbauplatten nebeneinander und verbinden Sie diese durch die Steckverbindung. Danach werden die Wärmeleitbleche für eine optimale Wärmeverteilung verlegt. Legen Sie anschließend die Aluverbundrohre in die Führungen der Bleche rein. Zum Schluss legen Sie die Trockenestrichplatte nebeneinander, z.b von Knauf Brio (Höhe nach Wahl 18 oder 23 mm) und setzten Sie diese jeweils an der Falz an. Mit dem Falzkleber gehen Sie jeweils an zwei Seiten der Falz entlang und fixieren es mit den Brio Schrauben ( je nach dicke der Estrichplatten, 17 mm oder 22 mm Schrauben wählen ) Nach 4-stündiger Trocknung des Klebers, können Sie mit der Verlegung der Bodenbeläge beginnen.

Produktinfo:
– EPS Hartschaumplatte
– Nutzfläche: 1.000 x 750 mm (0,75 m²)
– Wärmeleitgruppe 035
– Verkehrslast: 60 kPa
– Baustoffklasse: DIN 4102 – B1
– FCKW frei
– Mögliche Verlegeabstände: 12,5 / 25 / 37,5 cm

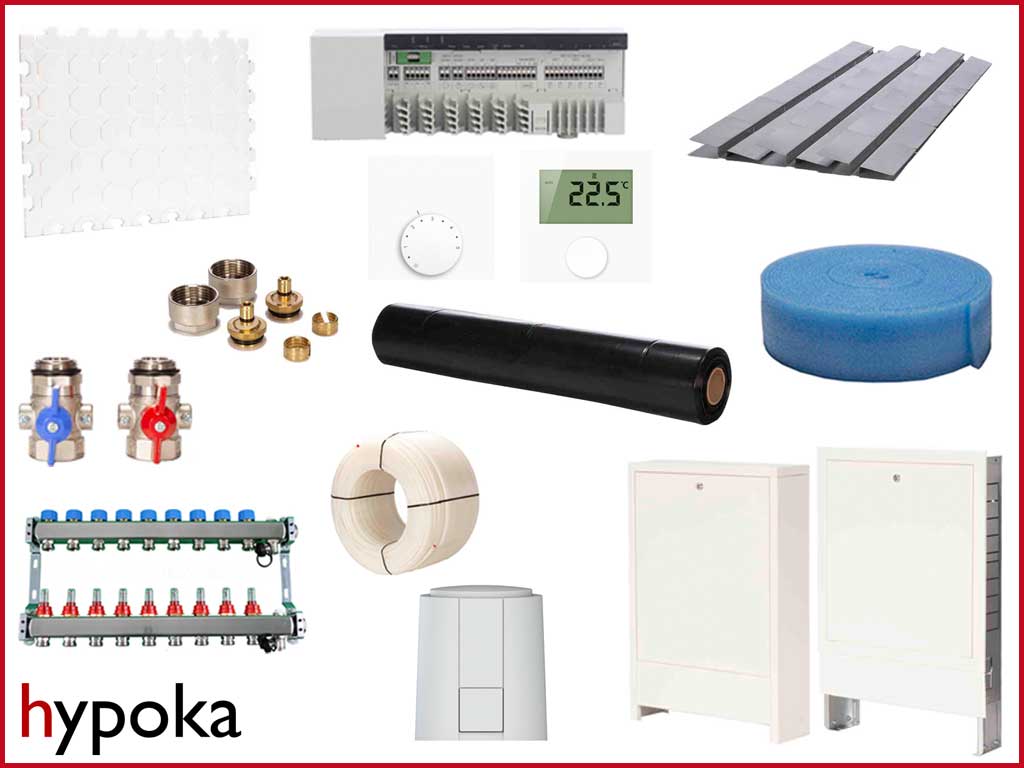

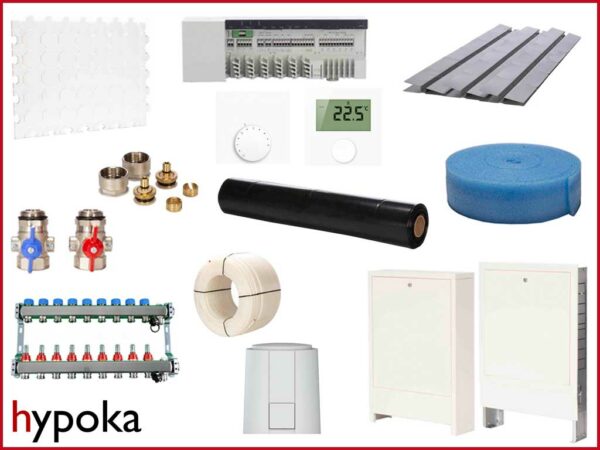

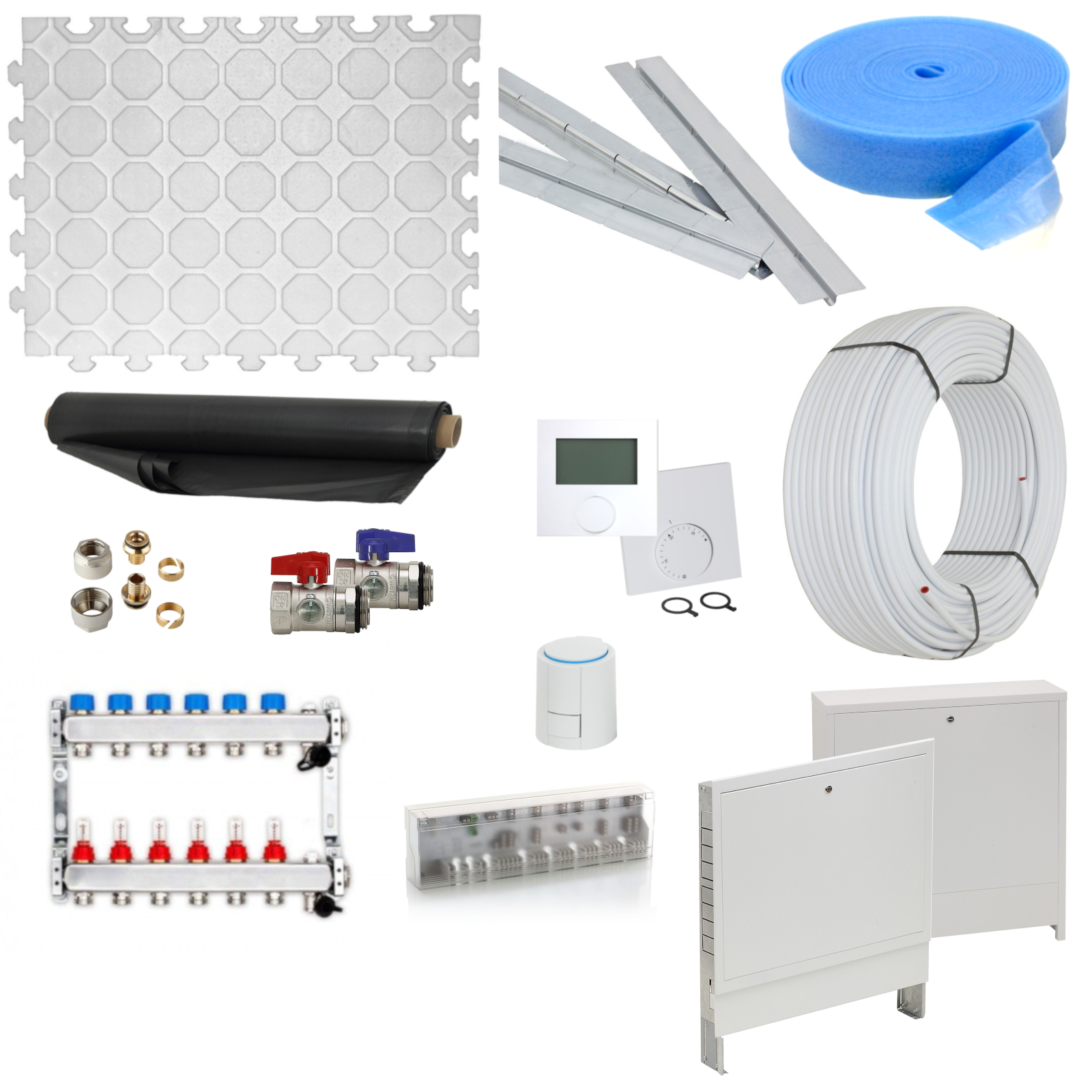

Lieferumfang:
Verlegeabstand 12,5 cm 17,25 m² 34,5 m² 51,75 m² 69 m² 86,25 m² 103,5 m² 120,75 m² 138 m² 155,25 m² 172,5 m²
Für Flächengröße von 10 m² 20-30 m² 40-50 m² 60-70 m² 80 m² 90-100 m² 110-120 m² 130 m² 140-150 m² 160-170 m²
Trockenbau Platte 17,25m² 17,25 m² 34,5 m² 51,75 m² 69 m² 86,25 m² 103,5 m² 120,75 m² 138 m² 155,25 m² 172,5 m²
Randstreifen 25 m 1 2 2 3 4 4 5 6 6 7
Wärmeleitblech (50 Stk.) 150 Stk. 300 Stk. 450 Stk. 650 Stk. 800 Stk. 900 Stk. 1.100 Stk. 1.200 Stk. 1.350 Stk. 1.550 Stk.
PE-Trennfolie 100m² 1 1 1 1 1 1 2 2 2 2
Alurohr 14×2 (200 Meter) 200 m 2x 200 m 2x 200 m 3x 200 m 4x 200 m 4x 200 m 5x 200 m 5x 200 m 6x 200 m 7x 200 m
Heizkreisverteiler 2er 3er 4er 6er 8er 8er 10er 10er 12er 2x 7er
Kugelhahn/Absperrventil 1 1 1 1 1 1 1 1 1 2
Klemmverschraubung 14×2 4 6 8 12 16 16 20 20 24 28
Verteilerschrank UP/AP 2er 5er 5er 7er 10er 10er 10er 10er 12er 2x 7er
Stellantrieb 230V 2 3 4 6 8 8 10 10 12 14
Anschlussleiste 230V 1 1 1 1 1 1 1 1 1 2
Regler Analog/Digital 1 1 2 2 3 3 3 3 4 5
Verlegeabstand 25 cm 17,25 m² 34,5 m² 51,75 m² 69 m² 86,25 m² 103,5 m² 120,75 m² 138 m² 155,25 m² 172,5 m²
Für Flächengröße von 10 m² 20-30 m² 40-50 m² 60-70 m² 80 m² 90-100 m² 110-120 m² 130 m² 140-150 m² 160-170 m²
Trockenbau Platte 17,25m² 17,25 m² 34,5 m² 51,75 m² 69 m² 86,25 m² 103,5 m² 120,75 m² 138 m² 155,25 m² 172,5 m²
Randstreifen 25 m 1 2 2 3 4 4 5 6 6 7
Wärmeleitblech (50 Stk.) 150 Stk. 150 Stk. 300 Stk. 350 Stk. 350 Stk. 450 Stk. 550 Stk. 600 Stk. 700 Stk. 800 Stk.
PE-Trennfolie 100m² 1 1 1 1 1 1 2 2 2 2
Alurohr 14×2 (200 Meter) 200 m 200 m 200 m 2x 200 m 2x 200 m 2x 200 m 3x 200 m 3x 200 m 3x 200 m 4x 200 m
Heizkreisverteiler 2er 2er 2er 3er 4er 4er 5er 6er 6er 7er
Kugelhahn/Absperrventil 1 1 1 1 1 1 1 1 1 1
Klemmverschraubung 14×2 4 4 4 6 8 8 10 12 12 14
Verteilerschrank UP/AP 2er 2er 2er 5er 5er 5er 5er 7er 7er 7er
Stellantrieb 230V 2 2 2 3 4 4 5 6 6 7
Anschlussleiste 230V 1 1 1 1 1 1 1 1 1 1
Regler Analog/Digital 1 1 1 1 2 2 2 2 3 4

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), “nicht-steckerfertigen Geräten” ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
