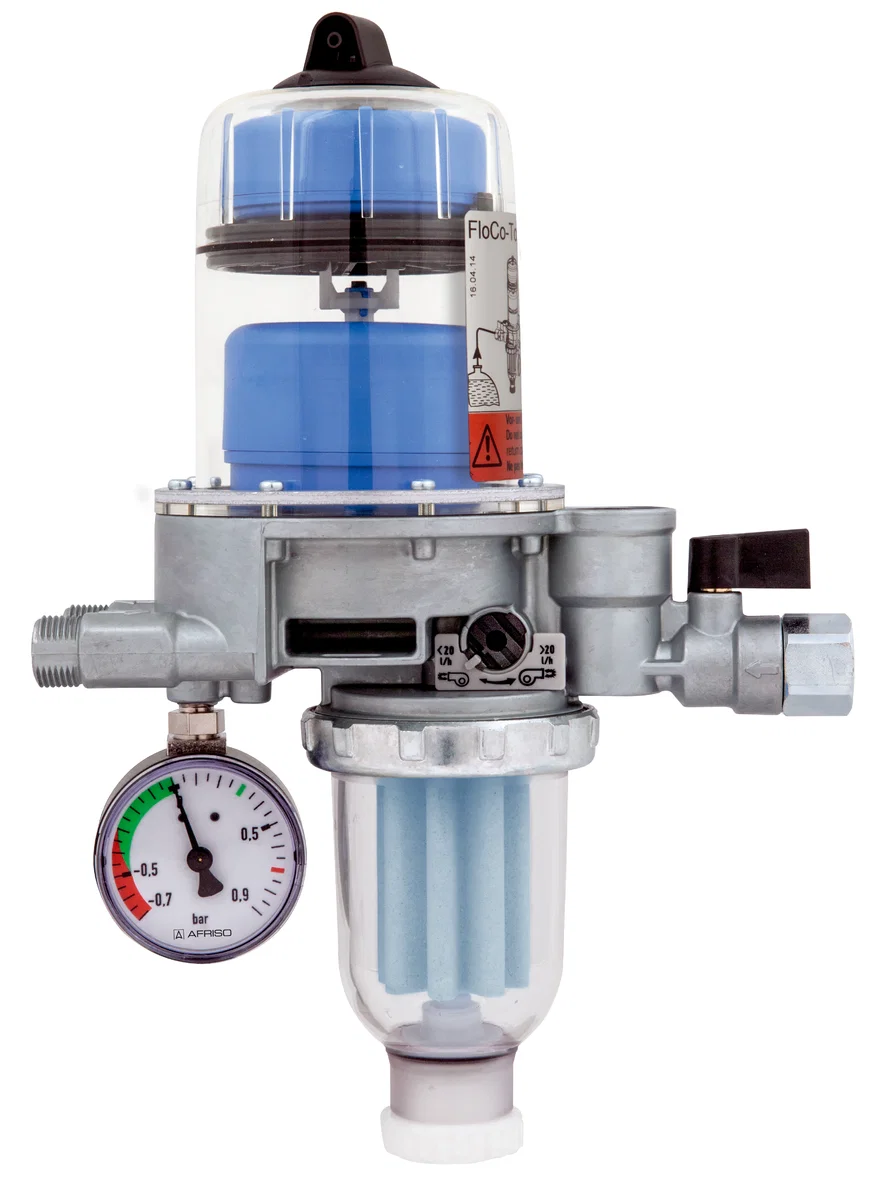

Afriso Flo-Co-Top 2 KM Si – Ölfilter-Entlüfter-Kombination

Der Afriso FloCo-Top-2 KM Si vereint Sicherheit und Effizienz in einem kompakten Gerät und kombiniert integrierten Filter, Absperrventil, Unterdruck-Manometer und Rückflussverhinderer in einer Baueinheit. Er wurde für den Einsatz in Einstrangsystemen mit Rücklaufzuführung in Ölfeuerungsanlagen konzipiert und sorgt dort für eine kontinuierliche Entlüftung.

Die transparente Haube mit 2-Schwimmer-Sicherheitssystem verhindert zuverlässig den Austritt von Ölschaum und erhöht damit die Betriebssicherheit der gesamten Anlage. Der Entlüfter bietet flexible Anschlussmöglichkeiten: Rücklauföl kann entweder direkt dem Vorlauf beigemischt oder erneut gefiltert werden. Der integrierte Unterdruck-Manometer zeigt den aktuellen Filterzustand an und signalisiert einen notwendigen Filterwechsel rechtzeitig. Ein Entleerventil ermöglicht zudem einen schnellen und sauberen Filterwechsel ohne unnötige Verschmutzung.

Das Gerät passt sich flexibel an unterschiedliche Anlagengrößen an: Für einen Ölverbrauch unter 20 l/h steht eine Mehrfachfilterung mit höchstem Fraktionsabscheidegrad von Schmutzpartikeln zur Verfügung, während für größere Anlagen eine Einfachfilterung vorgesehen ist.

Der Rückflussverhinderer verfügt über eine integrierte Druckentlastung in Richtung Tank, und ein Bypassventil ermöglicht einen einfachen und sauberen Wechsel des Brennerschlauchs. Die geringe Bauhöhe schafft zusätzlichen Platz auch in beengten Einbausituationen. Die Montage erfolgt einfach über ein Klicksystem in Kombination mit AFRISO Universal- oder Normverschraubungen. Bei Montage mit Entlüftungsschlauch besteht zusätzlich eine geprüfte Barrierefunktion (Proofed Barrier).

Besonders hervorzuheben ist die Materialbeständigkeit gegenüber Bioheizöl- und Biodiesel-Mischungen mit einem Anteil von bis zu 30 % FAME. Damit ist das Gerät „Green Fuels ready“ und eignet sich auch für Tankanlagen, die mit modernen paraffinischen Brennstoffen wie HVO oder GTL befüllt werden. Der FloCo-Top-2 KM Si ist zudem druckwasserdicht bis 10 m Wassersäule und damit ideal für den Einsatz in Überschwemmungs- und hochwassergefährdeten Gebieten geeignet.

Das Gerät ist für die Medien Heizöl EL, Dieselkraftstoff, flüssige Brennstoffe nach DIN SPEC 51603-6 und 51603-8 sowie Bioheizöl und Biodiesel mit bis zu 30 % FAME zugelassen.

Der Anschluss erfolgt brennerseitig über G⅜ Außengewinde mit 60°-Konus für Brennerschläuche, tankseitig über G⅜ Innengewinde. Das Gerät ist für eine maximale Düsenleistung von 100 l/h und einen maximalen Rücklaufstrom von 120 l/h ausgelegt, bei einer Abscheideleistung für Luft/Gas von über 4 l/h.

Die Einbaulage erfordert ein senkrecht nach oben ausgerichtetes Schwimmergehäuse. Der Temperatureinsatzbereich liegt sowohl für das Medium als auch für die Umgebung bei maximal 60 °C. Der maximale Betriebsüberdruck beträgt 0,7 bar, was einer statischen Ölsäule von ca. 8 m entspricht, bei einem Prüfdruck von 6 bar. Der integrierte Unterdruck-Manometer deckt einen Anzeigebereich von -0,7 bis +0,9 bar ab.

Das robuste Gehäuse besteht aus Zink-Druckguss, während Entlüfterhaube und Filtertasse aus transparentem Kunststoff gefertigt sind, was eine einfache visuelle Funktionskontrolle ermöglicht. Je nach Bauform ist die kurze Filtertasse mit Abmessungen von 183 x 254 x 103 mm oder die lange Filtertasse mit 183 x 348 x 103 mm erhältlich.

Der Afriso FloCo-Top-2 KM Si ist TÜV-geprüft (S 556 2021 S1) und verfügt über einen Übereinstimmungsnachweis (ÜHP) nach EN 12514.

Lieferumfang:

• Heizölentlüfter
• Universalverschraubungen für Rohre Ø 6/8/10 mm
• Halterung inkl. Montagematerial
• Schmutzabdeckung zum Anschluss des Entlüftungsschlauchs
• Ablassschlauch

Vorteile auf einen Blick:

• Mehrfachfilterung für höchsten Fraktionsabscheidegrad von Schmutzpartikeln
• Rückflussverhinderer mit integrierter Druckentlastung in Richtung Tank
• Entleerventil für schnellen und sauberen Filterwechsel
• Bypassventil zum einfachen und sauberen Brennerschlauchwechsel
• 2-Schwimmer-Sicherheitssystem verhindert Austritt von Ölschaum
• Unterdruck-Manometer zeigt notwendigen Filterwechsel an
• Geringe Bauhöhe für mehr Platz in beengten Einbausituationen
• Einfache Montage über Klicksystem und AFRISO Universal- oder Normverschraubung
• Proofed Barrier bei Montage mit Entlüftungsschlauch
• Beständig gegenüber Bioheizöl- und Biodiesel-Mischungen mit max. 30 % FAME
• Green Fuels ready: geeignet für HVO- und GTL-Tankanlagen
• Druckwasserdicht bis 10 m Wassersäule – ideal für Hochwasser- und Überschwemmungsgebiete

Technische Daten im Überblick:

• Produktart: Ölfilter-Entlüfter-Kombination
• Anschluss Brennerseite: G⅜ AG mit 60°-Konus für Brennerschläuche
• Anschluss Tank: G⅜ IG
• Düsenleistung: max. 100 l/h
• Rücklaufstrom: max. 120 l/h
• Abscheideleistung Luft/Gas: > 4 l/h
• Einbaulage: Schwimmergehäuse senkrecht nach oben
• Temperatureinsatzbereich Medium: max. 60 °C
• Temperatureinsatzbereich Umgebung: max. 60 °C
• Betriebsüberdruck: max. 0,7 bar (entspr. ca. 8 m Ölsäule)
• Prüfdruck: 6 bar
• Unterdruckmanometer Anzeigebereich: -0,7/+0,9 bar
• Maße kurze Tasse (B x H x T): 183 x 254 x 103 mm
• Maße lange Tasse (B x H x T): 183 x 348 x 103 mm
• Material Gehäuse: Zink-Druckguss
• Material Entlüfterhaube: transparenter Kunststoff
• Material Filtertasse: transparenter Kunststoff
• Prüfung: TÜV-geprüft (S 556 2021 S1)
• Verwendbarkeitsnachweis: ÜHP nach EN 12514
• Einsatzmedien: Heizöl EL, Dieselkraftstoff, DIN SPEC 51603-6/-8, Bioheizöl/Biodiesel bis 30 % FAME, HVO, GTL
