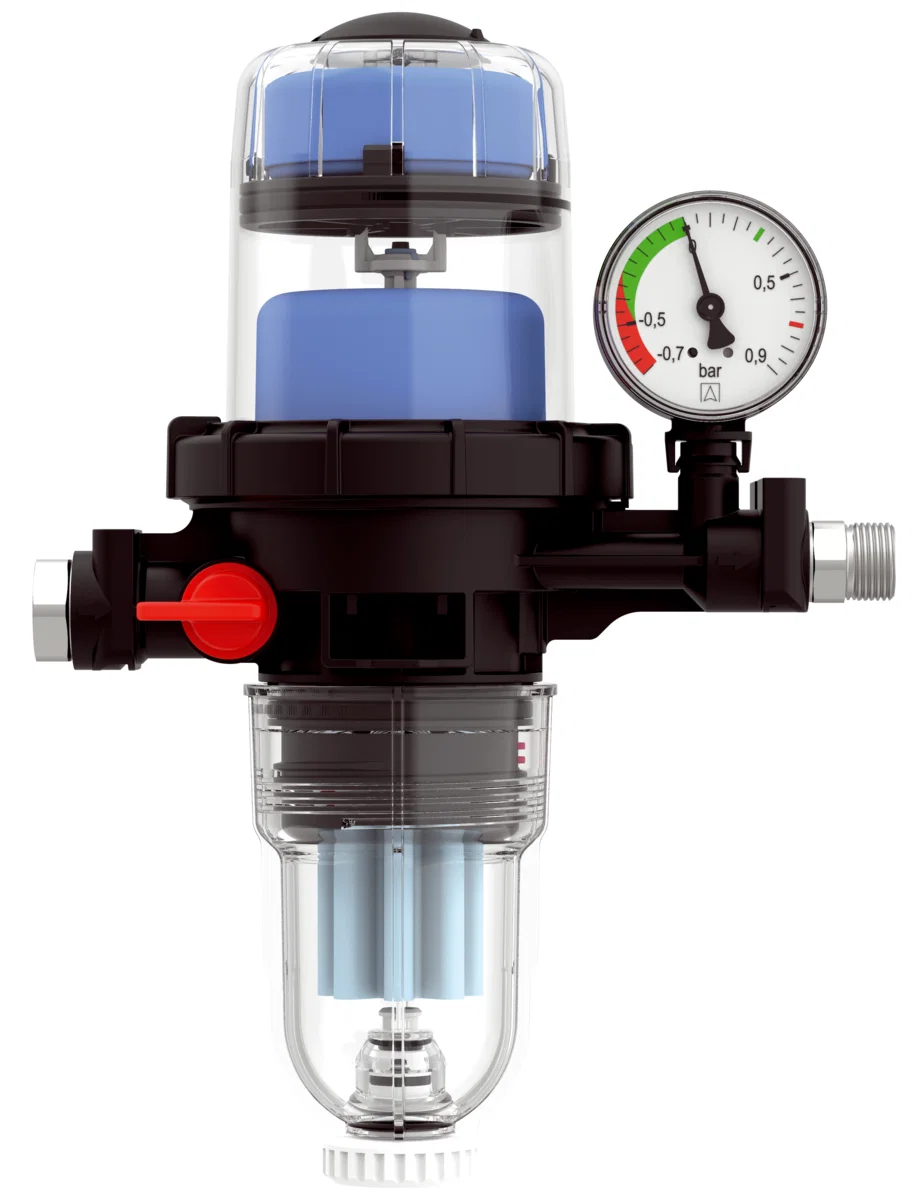

Afriso FloCo-Top-2CM – Automatischer Heizölentlüfter

Der Afriso FloCo-Top-2CM vereint Effizienz und Sicherheit in einem kompakten Design und kombiniert integrierten Filter, seitlichen Doppel-Absperrhahn und Unterdruck-Manometer in einer Baueinheit. Die beidseitige Bedienbarkeit ermöglicht eine präzise Kontrolle der Anlage bei flexibler Einbausituation.

Das robuste Kunststoffgehäuse verfügt über einen Rückflussverhinderer mit integrierter Druckentlastung. Die transparente Entlüfterhaube mit 2-Schwimmer-Sicherheitssystem schützt zuverlässig vor dem Austritt von Ölschaum und erhöht damit die Betriebssicherheit der Anlage. Der Entlüfter führt Rücklauföl direkt in den Vorlauf zurück und überwacht dabei gleichzeitig die Saugleistung der Brennerpumpe, was eine saubere und einfache Wartung ermöglicht.

Der integrierte Unterdruck-Manometer dient als Serviceanzeige für Anlagendruck und Filterwechsel und zeigt so rechtzeitig an, wann ein Filterwechsel notwendig wird. Eine Entleereinrichtung mit Entleerventil sorgt für einen schnellen und sauberen Filterwechsel. Bei Montage mit Entlüftungsschlauch besteht zusätzlich eine geprüfte, geruchsdichte Barrierefunktion (Proofed Barrier).

Besonders hervorzuheben ist die Materialbeständigkeit gegenüber Bioheizöl- und Biodiesel-Mischungen mit einem Anteil von bis zu 30 % FAME. Damit ist das Gerät „Green Fuels ready“ und eignet sich auch für Tankanlagen, die mit modernen paraffinischen Brennstoffen wie HVO oder GTL befüllt werden. Der FloCo-Top-2CM ist zudem druckwasserdicht bis 10 m Wassersäule und damit ideal für den Einsatz in Überschwemmungs- und hochwassergefährdeten Gebieten geeignet.

Das Gerät wird für Einstrangsysteme mit Rücklaufzuführung in Ölfeuerungsanlagen zur kontinuierlichen Entlüftung eingesetzt. Es eignet sich für die Medien Heizöl EL nach DIN 51603-1, Dieselkraftstoff nach EN 590, flüssige Brennstoffe nach DIN SPEC 51603-6 und DIN/TS 51603-8 sowie Bioheizöl und Biodiesel mit bis zu 30 % FAME nach EN 14214. Damit eignet sich das Produkt optimal für alle ökologisch aufgewerteten Heizölverbraucheranlagen, die als Beimischung oder zu 100 % die neuen paraffinischen Brennstoffe HVO oder GTL verwenden – auch für den Einsatz in Überschwemmungs- und Risikogebieten.

Der Anschluss erfolgt brennerseitig über G⅜ Außengewinde mit 60°-Konus für Brennerschläuche, tankseitig über G⅜ Innengewinde. Das Gerät ist für eine maximale Düsenleistung von 100 l/h und einen maximalen Rücklaufstrom von 120 l/h ausgelegt, bei einer Abscheideleistung für Luft/Gas von ca. 4 l/h.

Die Einbaulage erfordert ein senkrecht nach oben ausgerichtetes Schwimmergehäuse. Der Temperatureinsatzbereich liegt sowohl für das Medium als auch für die Umgebung bei maximal 60 °C. Der maximale Betriebsüberdruck beträgt 0,7 bar, was einer statischen Ölsäule von ca. 8 m entspricht, bei einem Prüfdruck von 6 bar. Der integrierte Unterdruck-Manometer deckt einen Anzeigebereich von -0,7 bis +0,9 bar ab.

Gehäuse, Entlüfterhaube und Filtertasse bestehen aus Kunststoff bzw. transparentem Kunststoff, was eine einfache visuelle Funktionskontrolle ermöglicht. Je nach Bauform ist die kurze Filtertasse mit Abmessungen von 185 x 253 x 109 mm oder die lange Filtertasse mit 185 x 341 x 109 mm erhältlich.

Der Afriso FloCo-Top-2CM ist TÜV-geprüft und verfügt über einen Übereinstimmungsnachweis (ÜHP) nach EN 12514-2.

Lieferumfang:

• Universalverschraubungen für Rohre Ø 6/8/10 mm
• Halterung inkl. Montagematerial
• Schmutzabdeckung zum Anschluss des Entlüftungsschlauchs
• Ablassschlauch

Vorteile auf einen Blick:

• Rückflussverhinderer mit integrierter Druckentlastung in Richtung Tank
• Entleereinrichtung und Entleerventil für schnellen und sauberen Filterwechsel
• Manometer als Serviceanzeige (Anlagendruck / Filterwechsel)
• Proofed Barrier (geruchsdicht)
• Beständig gegenüber Bioheizöl- und Biodiesel-Mischungen mit max. 30 % FAME
• Green Fuels ready: geeignet für HVO- und GTL-Tankanlagen
• Druckwasserdicht bis 10 m Wassersäule – ideal für Hochwasser- und Überschwemmungsgebiete

Technische Daten im Überblick:

• Produktart: Automatischer Heizölentlüfter
• Anschluss Brennerseite: G⅜ AG mit 60°-Konus für Brennerschläuche
• Anschluss Tank: G⅜ IG
• Düsenleistung: max. 100 l/h
• Rücklaufstrom: max. 120 l/h
• Abscheideleistung Luft/Gas: ca. 4 l/h
• Einbaulage: Schwimmergehäuse senkrecht nach oben
• Temperatureinsatzbereich Medium: max. 60 °C
• Temperatureinsatzbereich Umgebung: max. 60 °C
• Betriebsüberdruck: max. 0,7 bar (entspr. ca. 8 m Ölsäule)
• Prüfdruck: 6 bar
• Maße kurze Tasse (B x H x T): 185 x 253 x 109 mm
• Maße lange Tasse (B x H x T): 185 x 341 x 109 mm
• Unterdruckmanometer Anzeigebereich: -0,7/+0,9 bar
• Material Gehäuse: Kunststoff
• Material Entlüfterhaube: transparenter Kunststoff
• Material Filtertasse: transparenter Kunststoff
• Prüfung: TÜV-geprüft
• Verwendbarkeitsnachweis: ÜHP nach EN 12514-2
• Einsatzmedien: Heizöl EL, Dieselkraftstoff, DIN SPEC 51603-6/-8, Bioheizöl/Biodiesel bis 30 % FAME, HVO, GTL
