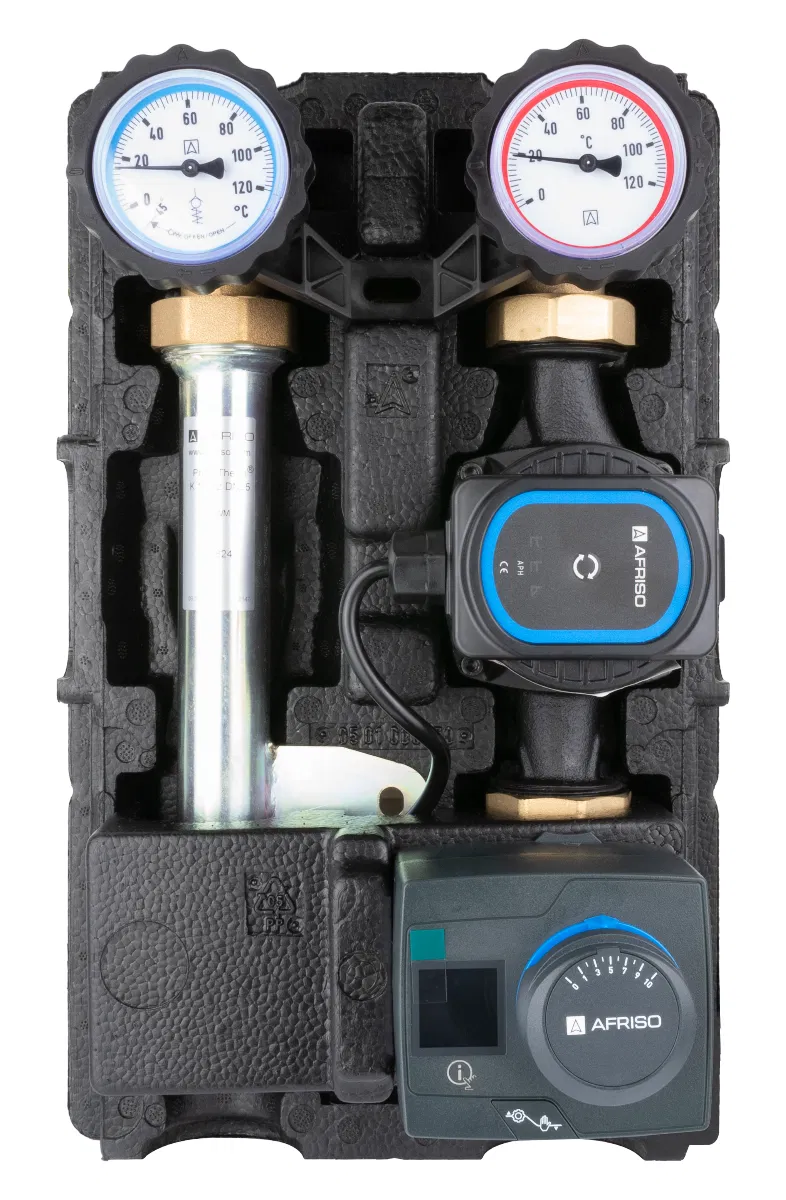

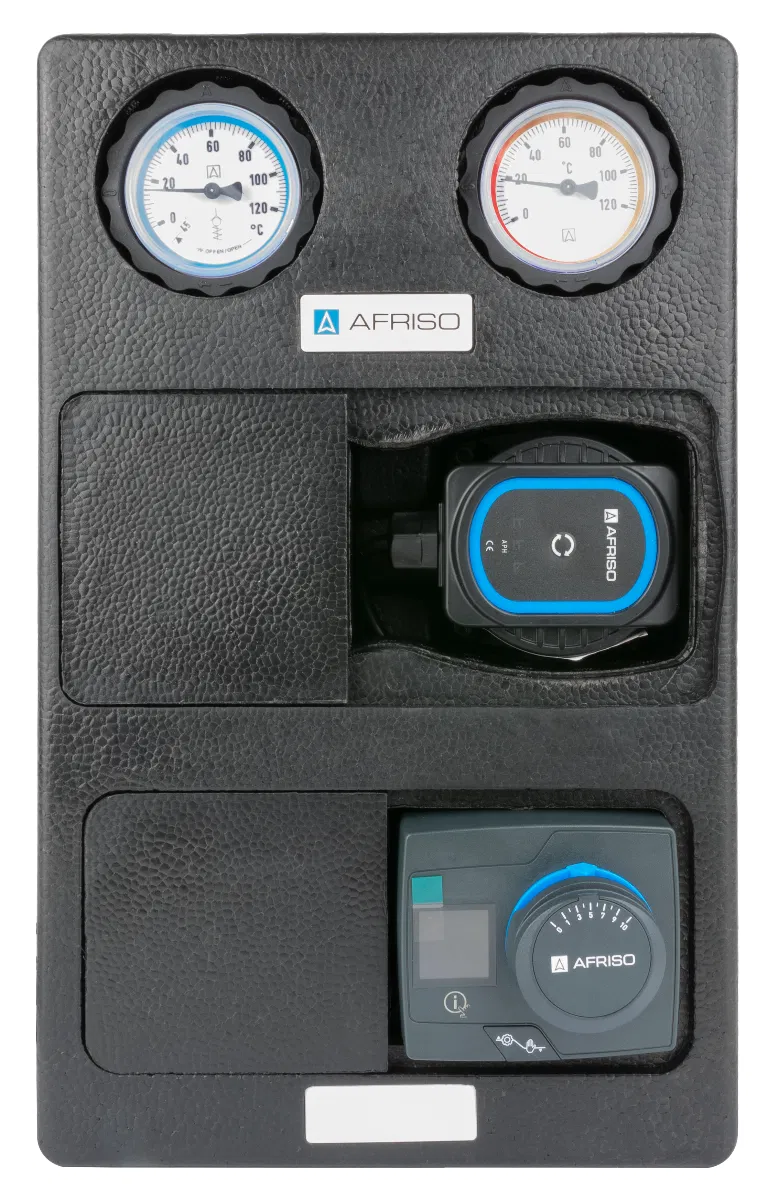

Afriso Pumpengruppe/Heizkreisset gemischt PrimoTherm K 180-2 DN25 3-WM-SM Vario (inklusive Pumpe, mit Motor), einstellbarem Kvs-Wert

Diese vormontierte, dichtheitsgeprüfte und wärmegedämmte Heizungspumpengruppe eignet sich ideal für gemischte Heizkreise.

Der 3-Wege-Mischer mit Stellmotor ermöglicht eine präzise Vorlauftemperaturregelung durch Beimischung des Rücklaufwassers. Der Kvs-Wert ist einstellbar und kann sogar unter Systemdruck angepasst werden, sodass verschiedene Regelanforderungen flexibel abgedeckt werden.

Der Vorlauf lässt sich auf Wunsch rechts oder links umbauen. Die inklusive Afriso Hocheffizienzpumpe arbeitet mit Energieeffizienzklasse A und einer Förderhöhe von 7 m.

Vorlaufstrang

• Kombihahn mit Thermometer im Handrad (rote Kennung, 0–120 °C)

• 3-Wege-Mischventil mit ProClick-Adaptersystem, wahlweise:

  • ARV 325 mit Kvs 12 m³/h

  • KVS Vario mit einstellbarem Kvs

• Wartungsfreier, lautloser Stellmotor ARM 343 (6 Nm, 120 s, AC 230 V, 0–90° Drehwinkel)

• Drehrichtungsanzeige, Umschalttaste Hand-/Automatikbetrieb

• Systemanschluss: G1½ außen (Kessel), G1 innen (Heizkreis)

• Geeignet für Pumpen DN 25 mit G1½ x 180 mm

Rücklaufstrang

• Kombihahn mit Schwerkraftbremse, Thermometer im Handgriff (blaue Kennung, 0–120 °C)

• Längenausgleichsrohr als T-Stück zur Mischeranbindung mit Systemanschluss

• Systemanschluss: G1½ außen (Kessel), G1 innen (Heizkreis)

Technische Daten

• Achsabstand: 125 mm

• Kesselanschluss: G1½ AG

• Heizkreisanschluss: G1 IG

• Temperatureinsatzbereich: max. 95 °C, kurzzeitig 120 °C

• Anlagendruck: max. 10 bar

• Nenngröße: DN 25

• Kvs-Wert: verstellbar 2,5 – 12 m³/h

• Leckrate: <0,1 % vom Kvs-Wert (bis Δp 0,5 bar <0,2 % vom Kvs-Wert)

• Wärmedämmung: Polypropylen EPP

• Abmessungen (B x H x T): 248 × 400 × 155 mm

• Baulänge: 180 mm

• Schutzart: IP 44 (EN 60529)

• Versorgungsspannung: AC 230 V, 50 Hz

• Energieeffizienzklasse: A
