Afriso Pumpengruppe/Heizkreisset PrimoTherm K 180-1 DN25 1″ (ohne Pumpe)

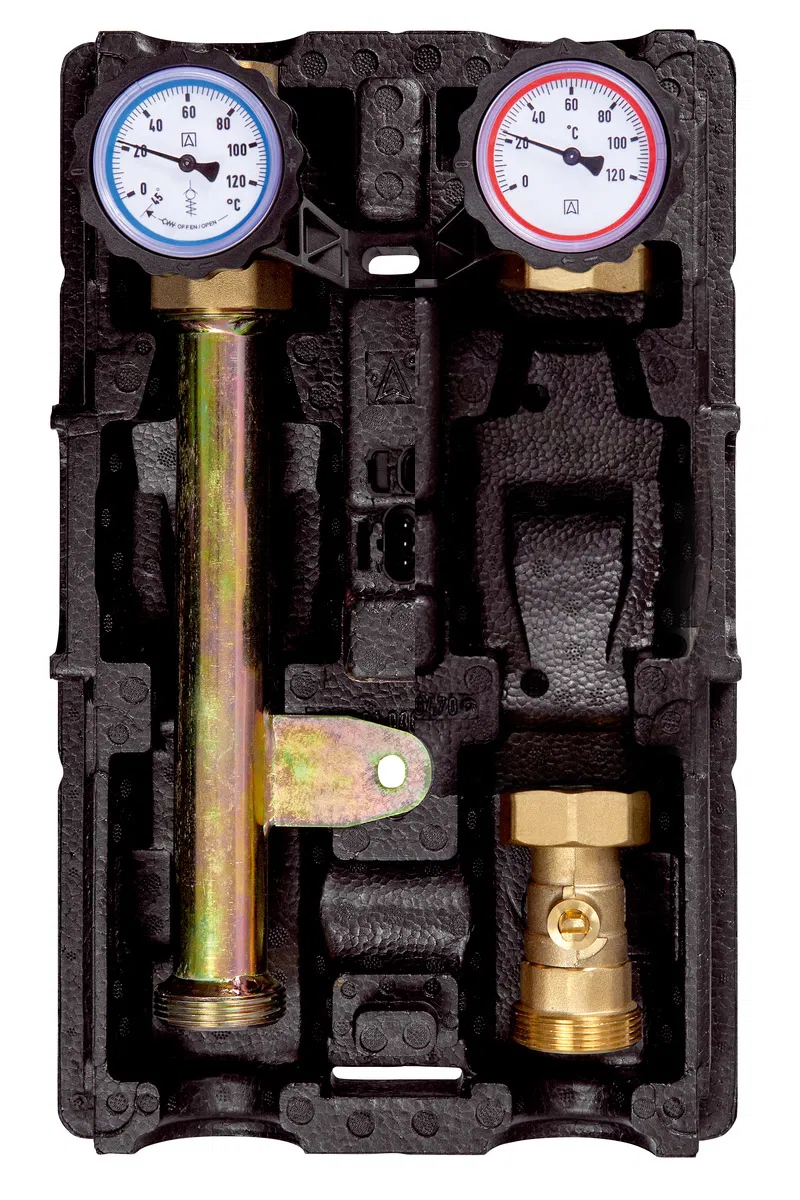

Die Heizungspumpengruppe DN 25 ist eine kompakte, vormontierte und auf Dichtheit geprüfte Baugruppe für moderne Heizungsanlagen. Sie enthält alle erforderlichen Funktionsbauteile und ist mit einer ENEV-konformen Wärmedämmung sowie einer Wandbefestigung ausgestattet.

Dank des modularen Aufbaus lässt sich der Vorlauf flexibel auf der rechten oder linken Seite montieren. Aufkleber mit klaren Piktogrammen erleichtern die eindeutige Kennzeichnung der Heizkreise.

Vorteile auf einen Blick

• Vormontierte, dichtheitsgeprüfte und wärmegedämmte Baugruppe

• Modulares System mit wahlweise links- oder rechtsseitigem Vorlauf

• Einfache und schnelle Montage

• ENEV-konforme Wärmedämmung aus EPP

• Wandbefestigung im Lieferumfang enthalten

• Optional mit Hocheffizienz-Umwälzpumpe Energieeffizienzklasse A

• Ideal für Neuinstallation und Modernisierung

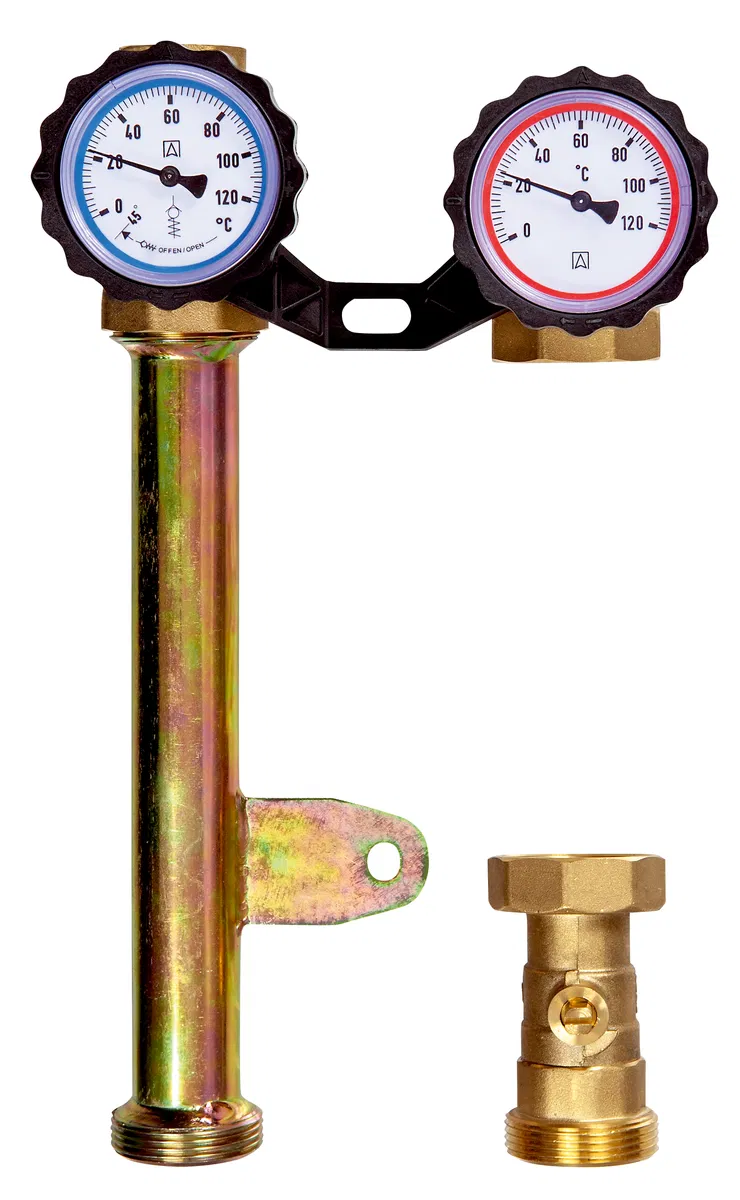

Vorlaufstrang

• Kombihahn mit integriertem Thermometer
  Rote Kennung, Anzeigebereich 0–120 °C

• Kugelhahn unterhalb der Pumpe

• Systemanschluss:
  Kessel G1½ AG, Heizkreis G1 IG

• Geeignet für Pumpen:
  DN 25, G1½ x 180 mm

Rücklaufstrang

• Kombihahn mit Schwerkraftbremse
  Thermometer im Handgriff, blaue Kennung, 0–120 °C

• Längenausgleichsrohr mit Anschlussverschraubung

• Systemanschluss:
  Kessel G1½ AG, Heizkreis G1 IG

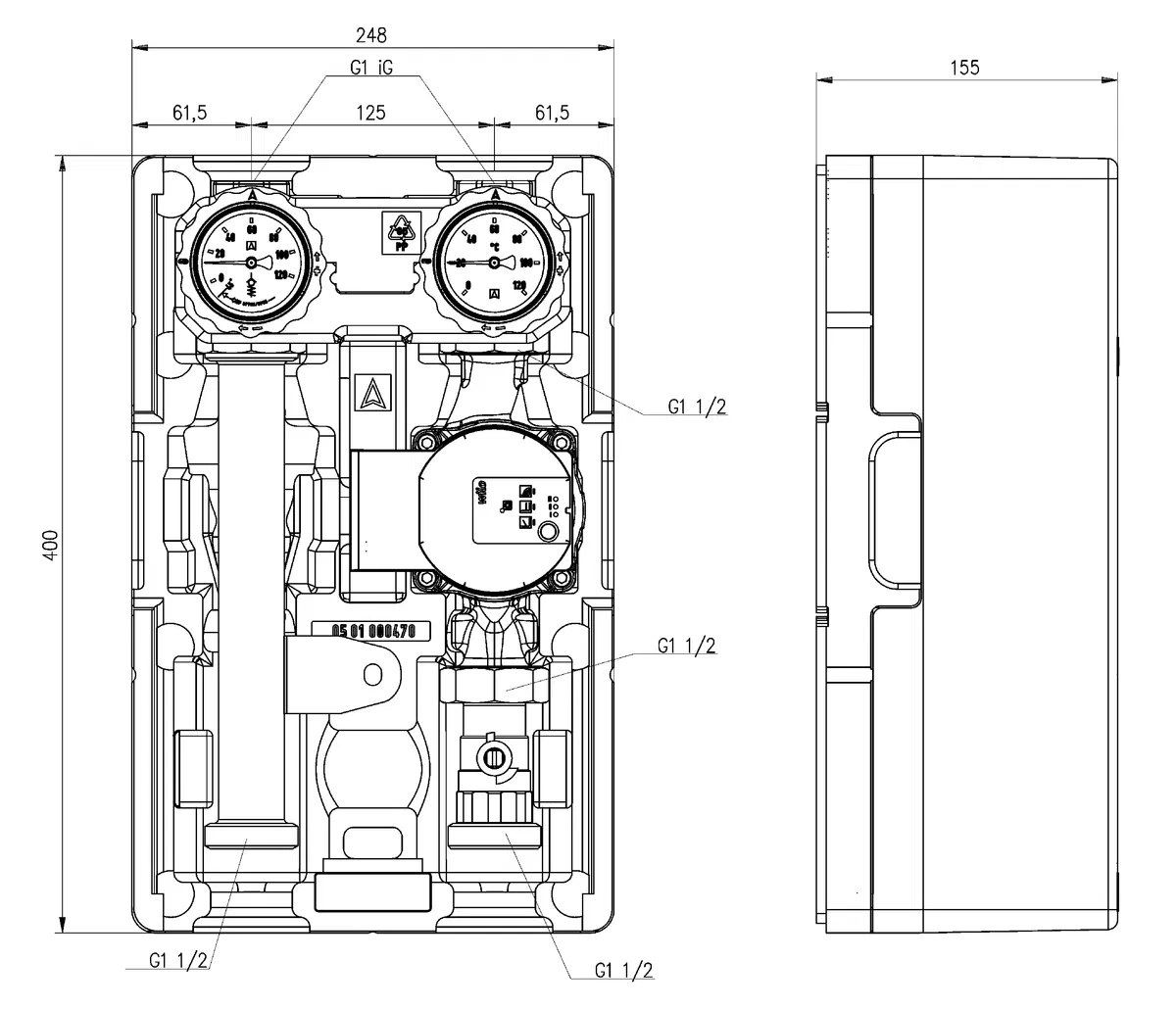

Technische Daten

• Achsabstand: 125 mm

• Nenngröße: DN 25

• Kvs-Wert: 7,6 m³/h

• Temperaturbereich: max. 95 °C, kurzzeitig 120 °C

• Max. Anlagendruck: 10 bar

• Wärmedämmung: Polypropylen (EPP)

• Abmessungen (B x H x T): 248 x 400 x 155 mm

• Umwälzpumpe: ohne Pumpe

• Baulänge: 180 mm

• Schutzart: IP 44 (EN 60529)

• Versorgungsspannung: AC 230 V / 50 Hz

• Energieeffizienzklasse: A

Einsatzbereiche

• Heizkörperheizungen

• Fußbodenheizungen (ungemischte Kreise)

• Ein- und Mehrfamilienhäuser

• Neubau und Heizungsmodernisierung

Diese Heizungspumpengruppe DN 25 überzeugt durch kompakte Bauweise, hohe Installationsfreundlichkeit und zuverlässigen Betrieb – die ideale Lösung für effiziente und übersichtliche Heizungsinstallationen.

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
