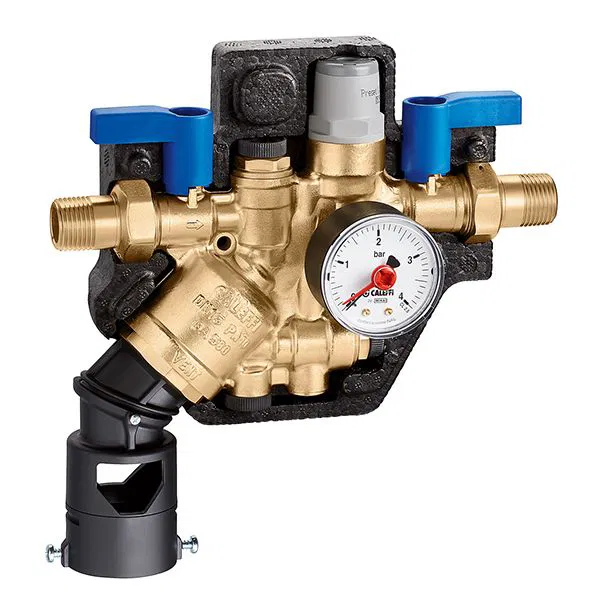

Caleffi Nachfüllkombination mit Systemtrenner BA Serie 580 (R 1/2″ AG)

Die Caleffi Nachfüllkombination BA Serie 580 ist eine kompakte, automatische Füllarmatur für Heizungsanlagen, die maximale Sicherheit, Komfort und normgerechte Installation vereint. Sie kombiniert Systemtrenner Typ BA, Druckminderer, Schmutzfänger und Messstutzen in einem Gerät – ideal für den direkten Anschluss an die Trinkwasserleitung.

Vorteile auf einen Blick

• Normgerechter Schutz – Systemtrenner Typ BA nach EN 1717 / EN 12729 schützt vor Rückfließen von Nichttrinkwasser

• Integrierter Druckminderer – stufenlos einstellbarer Betriebsdruck 0,8–4 bar, schützt die Heizungsanlage

• Praktischer Schmutzfänger – verhindert Ablagerungen und Verunreinigungen im Heizsystem

• Messstutzen – einfache Überprüfung des Systemtrenners möglich

• Flexibler Einbau – waagerecht oder senkrecht installierbar

• Hochwertige Materialien – entzinkungsfreies Messinggehäuse, langlebig und korrosionsbeständig

• Mit Isolierung – reduziert Wärmeverluste

Technische Daten

• Anschluss: R 1/2″ AG (EN 10226-1)

• Max. Betriebsdruck: 10 bar

• Max. Betriebstemperatur: 65 °C

• Einstellbereich Druckminderer: 0,8–4 bar

• Material: Entzinkungsfreies Messing

• Normen: Systemtrenner EN 12729, Druckminderer EN 1567

• Einbaulage: waagerecht oder senkrecht

• Isolierung: inklusive

Einsatzbereich

• Geschlossene Heizungsanlagen

• Trinkwasseranschluss gemäß DIN EN 1717

• Neubau- und Modernisierungsprojekte

• Anlagen mit stationärem oder mobilen Heizkreisläufen

Anwendung

Die Nachfüllkombination wird direkt zwischen Trinkwasserleitung und Heizungsanlage installiert. Der Systemtrenner Typ BA schützt zuverlässig vor Rückfluss von Wasser mit Nichttrinkwasserqualität. Der integrierte Druckminderer sorgt für konstanten Betriebsdruck, während der Schmutzfänger Ablagerungen im System verhindert. Die kompakte Bauweise und die Isolierung machen die Installation einfach und effizient.
