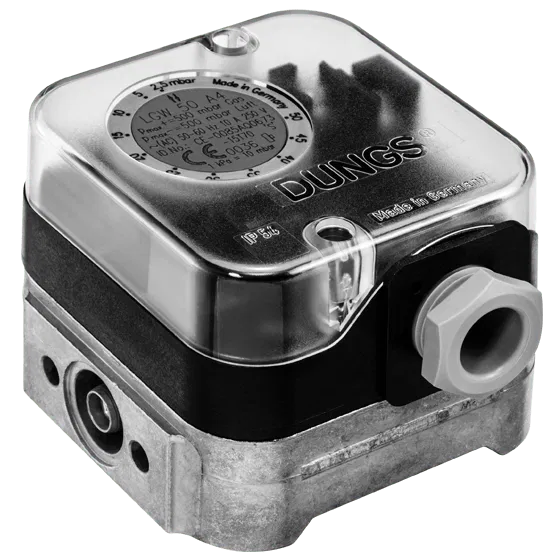

Dungs LGW A4 Y-AG: Differenzdruckwächter für Luft, Rauch- und Abgase Überdruckwächter für Gas

Der Dungs LGW A4 Y-AG Differenzdruckwächter ist ein einstellbarer Differenzdruckwächter nach EN 1854, speziell für Feuerungs-, Lüftungs- und Klimatechnik. Er schaltet Stromkreise automatisch ein, aus oder um, sobald der Druck den voreingestellten Sollwert erreicht.

Vorteile und Funktionen

• Einstellbarer Schaltpunkt über Skala am Einstellrad

• Differenzdrucküberwachung im Über- und Unterdruckbereich

• Funktioniert ohne Hilfsenergie

• Serienmäßig mit Messstutzen im Metallgehäuse

• Robuste Bauweise für langlebigen Einsatz

• Wahlweise Standard-Ausführung oder gelber Sollwerteinsteller („Y“-Typ)

Technische Daten

• Max. Betriebsdruck: 500 mbar (50 kPa)

• Druckanschluss:

  • P+: mittig Gehäuseunterseite G 1/4″-Innengewinde nach ISO 228 (Gas oder Luft)

  • P-: seitlich am Gehäuse G 1/4″ oder G 1/8″-Innengewinde (nur Luft)

• Messanschluss: In Metallgehäuse integrierter Messstutzen Ø 9 mm

• Temperaturbereich: Umgebung -15 °C bis +70 °C, Medium -15 °C bis +70 °C, Lagerung -30 °C bis +80 °C

• Werkstoffe:

  • LGW…A4: Gehäuse Aluminiumdruckguss, Haube Polycarbonat, Schalterteil Polycarbonat, Membrane NBR, Schaltkontakt Ag oder optional Ag vergoldet (Au)

  • LGW…A4/2: Gehäuse Aluminiumdruckguss, Haube Zinkdruckguss pulverbeschichtet

• Schaltspannung: Ag-Kontakt AC 24–250 V / DC 24–48 V, Au-Kontakt DC 5–24 V

• Nennstrom: Ag 10 A AC / 20 mA DC, Au 20 mA DC

• Schaltstrom: Ag AC min. 20 mA – max. 6 A, DC 20 mA – 1 A; Au DC 5–20 mA

• Elektrischer Anschluss: Schraubklemmen M20×1,5 oder Steckanschluss für Leitungsdosen nach DIN EN 175 301-803, 3-polig

• Schutzart: IP 54 (Haube klar), IP 65 für Metallgehäuse (LGW…A4/2)

• Justage: Steigender Druck in senkrechter Einbaulage, wahlweise steigende (▲) oder fallende (▼) Einstellung vor Ort möglich

• Einstelltoleranz: ±15 % Schaltpunktabweichung

• Abwanderung: ≤ ±15 % zulässige Abweichung nach EN 1854

Einsatzbereiche

Der LGW A4 Y-AG eignet sich ideal für präzise Differenzdrucküberwachung in Lüftungs-, Klima- und Feuerungsanlagen. Mit flexibler Schaltpunktauswahl, robustem Gehäuse und zuverlässiger Messung gewährleistet er maximale Betriebssicherheit auch unter wechselnden Betriebsbedingungen.
