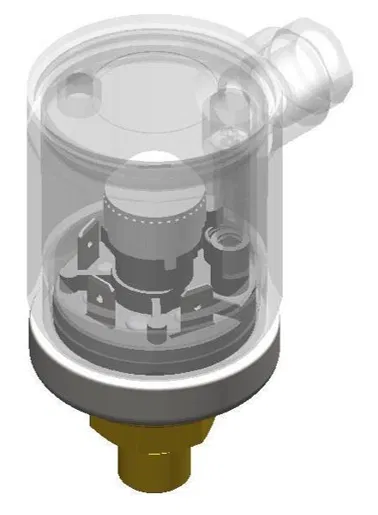

Elektrogas Gasdruckschalter PSG 901ExJ (AG G 1/4″) für Ex-Schutz nach ATEX

Elektrogas Gasdruckschalter PSG 901ExJ (AG G 1/4″) – Drucküberwachung mit ATEX Ex-Schutz

Der Elektrogas Gasdruckschalter PSG 901ExJ ist ein einstellbarer Überdruck-Druckschalter für gasförmige Medien, speziell für den Ex-Schutz nach ATEX entwickelt. Er stellt sicher, dass Gasbrenner nur bei ausreichendem Gasdruck betrieben werden, schaltet bei Gasmangel automatisch ab und bei steigendem Druck wieder ein.

Vorteile und Funktionen

• Einstellbarer Schaltdruck über leicht zugänglichen Knopf

• Kompaktes, robustes und funktionales Design für schnelle und wartungsarme Installation

• Integrierter 20 μm Filter schützt den Drucksensor vor Schmutz und Staub

• 100 % kalibrierte Druckschalter für maximale Zuverlässigkeit

• ATEX-konform für den Einsatz in explosionsgefährdeten Bereichen

Technische Daten

• Anschluss: G 1/4″ Außengewinde

• Max. Druck: 500 mbar (.61–.63) bzw. 1 bar (.64–.65)

• Umgebungstemperatur: -20 °C bis +85 °C

• Membranmaterial: NBR Viton® (spezielle Ausführung für aggressive Gase verfügbar)

• Installation: Horizontal oder vertikal in Leitungen

• Gasarten: Luft, nicht aggressive Gase (Fam. 1–3 nach EN 437), spezielle Versionen für aggressive Gase

• Elektrische Belastung:

  • AgNi Kontakte: 6 A (1,5 A) 250 VAC / 2 A 24 VDC

  • Vergoldete Kontakte: 100 mA 24 VAC / 30 mA 24 VDC

• Elektrischer Anschluss: Schnellanschlussklemmen 6,3×0,8 mm (DIN 46244), ISO16 Kabelmuffe oder ISO4400 Stecker mit PG9 Kabelmuffe

Einsatzbereiche

Der PSG 901ExJ eignet sich optimal für Gasbrenner, Heizungsanlagen und industrielle Gasinstallationen in explosionsgefährdeten Bereichen. Durch präzise Drucküberwachung und ATEX-konformes Design gewährleistet er maximale Betriebssicherheit und schützt Anlagen vor Fehlfunktionen bei unzureichendem Gasdruck.

Mit dem Elektrogas PSG 901ExJ erhalten Sie ein robustes, wartungsarmes und hochzuverlässiges Gerät für den sicheren Betrieb von Gasbrennern in Ex-Bereichen.

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
