Fußbodenheizung Noppensystem mit 30 mm Dämmung Set Complete 11,2 bis 179,2 m²

558,80€ – 4.054,60€

zzgl. Versandkosten

Artikelnummer: 123828394937

Wähle eine Option
  • 11,2 m²
  • 22,4 m²
  • 33,6 m²
  • 44,8 m²
  • 56 m²
  • 67,2 m²
  • 78,4 m²
  • 89,6 m²
  • 100,8 m²
  • 112 m²
  • 123,2 m²
  • 134,4 m²
  • 145,6 m²
  • 156,8 m²
  • 168 m²
  • 179,2 m²
Wähle eine Option
  • 10 cm
  • 15 cm
  • 20 cm
Wähle eine Option
  • Unterputz Schrank
  • Aufputz Schrank
Wähle eine Option
  • Analog Thermostat
  • Digital Thermostat
Leeren
1
  • 1
  • 2
  • 3
  • 4
  • 5
  • 6
  • 7
  • 8
  • 9
  • 10
Produktbeschreibung:

Die Noppenplatte ist perfekt zum schnellen verlegen Ihrer Fußbodenheizung. Diese besitzt an beiden Seiten eine überstehende Lasche, sodass Sie einfach die nächste Platte miteinander verbinden können. Die Noppenhöhe von 2,1 cm macht es Ihnen Möglich alle Heizrohre von 14 bis 17 mm sicher anzusetzen, ohne dass diese wieder aus Ihrer Form springen.

Aufbauhöhe: Noppenhöhe 2,1 cm + Dämmung 3 cm = 5,1 cm Gesamthöhe


Info/Tipp: Für mehr Aufbauhöhe oder Dämmung, nehmen Sie unsere Unterdämmung / Zusatzdämmung dazu.
= 2 cm Unterdämmung / Zusatzdämmung
= 3 cm Unterdämmung / Zusatzdämmung
= 4 cm Unterdämmung / Zusatzdämmung


Produktnutzung:

Verlegen Sie die Platten beliebig anhand Ihrer Baulichen Begebenheiten. Setzen Sie dabei die überstehende Noppenlasche (2 Laschen pro Platte) auf die andere bereits verlegte Platte per Klick-System. Die Platten können Sie mit einem normalen Teppichmesser passend nach Bedarf zuschneiden. Nun können die Rohre in die jeweils ausgewählten Abständen angesetzt und zu den gewünschten Längen zugeschnitten werden.

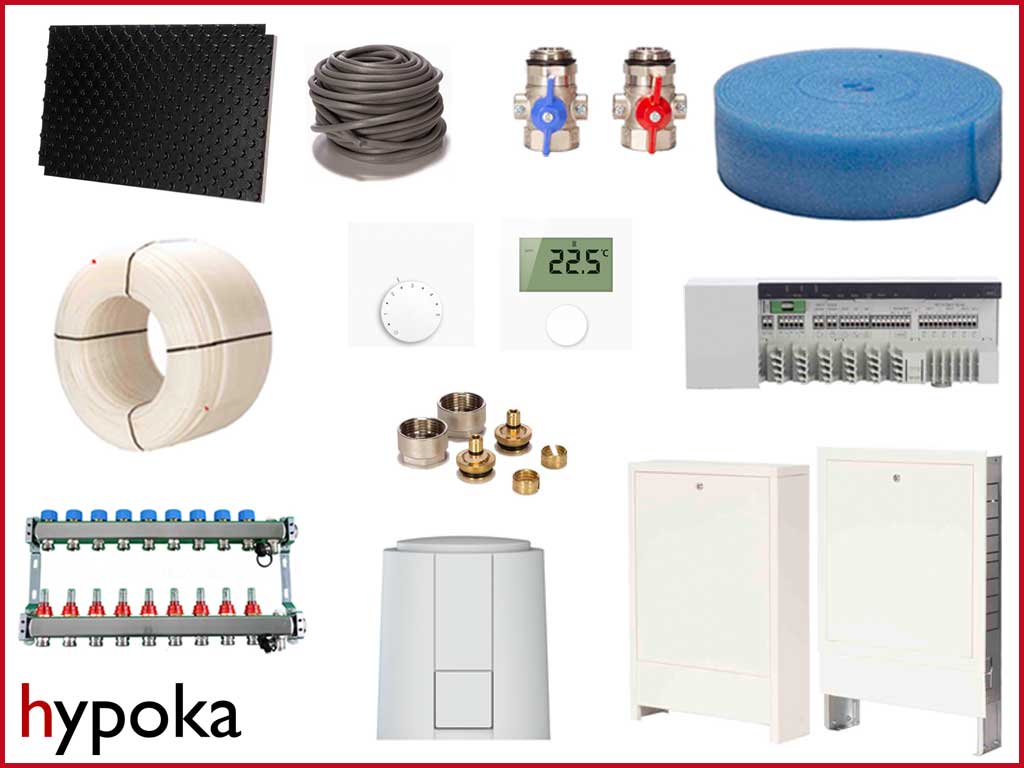

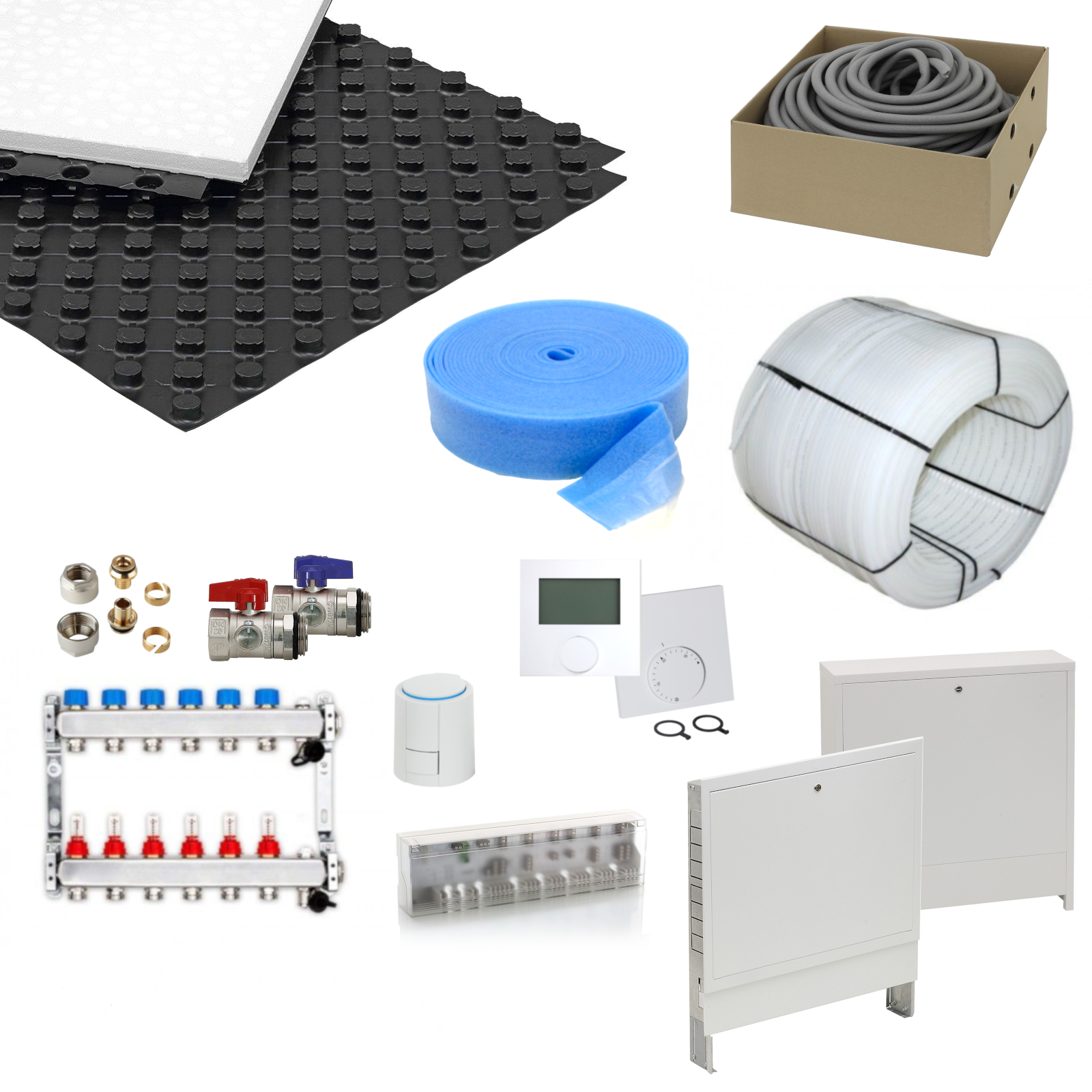

Lieferumfang:




Verlegeabstand 10 cm 11,2 m² 22,4 m² 33,6 m² 44,8 m² 56 m² 67,2 m² 78,4 m² 89,6 m² 100,8 m² 112 m² 123,2 m² 134,4 m² 145,6 m² 156,8 m² 168 m² 179,2 m²
Noppenplatte 30-2 11,2 m² 22,4 m² 33,6 m² 44,8 m² 56 m² 67,2 m² 78,4 m² 89,6 m² 100,8 m² 112 m² 123,2 m² 134,4 m² 145,6 m² 156,8 m² 168 m² 179,2 m²
Randdämmstreifen 25 m 1 1 2 2 2 3 3 4 4 5 5 6 6 6 7 7
Dichtsschnur – 50 Meter 1 1 1 1 1 2 2 2 2 2 3 3 3 3 3 4
Heizrohr PE-RT 17×2 200 200 400 400 600 800 800 800 1000 1200 1200 1400 1400 1600 1600 1800
Heizkreisverteiler 2er 2er 3er 3er 5er 6er 6er 7er 8er 9er 10er 11er 12er 12er 12er 2x 7er
Kugelhahn 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
Klemmverschraub. 4 4 6 6 10 12 12 14 16 18 20 22 24 24 24 28
Schrank UP/AP 2er 2er 5er 5er 5er 7er 7er 7er 10er 10er 10er 12er 12er 12er 12er 2x 7er
Stellantrieb 230V 2 2 3 3 5 6 6 7 8 9 10 11 12 12 12 14
Anschlussleiste 230V 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 2
Regler Analog / Display 1 1 1 1 2 2 2 3 3 3 4 4 4 4 4 5



Verlegeabstand 15 cm 11,2 m² 22,4 m² 33,6 m² 44,8 m² 56 m² 67,2 m² 78,4 m² 89,6 m² 100,8 m² 112 m² 123,2 m² 134,4 m² 145,6 m² 156,8 m² 168 m² 179,2 m²
Noppenplatte 30-2 11,2 m² 22,4 m² 33,6 m² 44,8 m² 56 m² 67,2 m² 78,4 m² 89,6 m² 100,8 m² 112 m² 123,2 m² 134,4 m² 145,6 m² 156,8 m² 168 m² 179,2 m²
Randdämmstreifen 25 m 1 1 2 2 2 3 3 4 4 5 5 6 6 6 7 7
Dichtsschnur – 50 Meter 1 1 1 1 1 2 2 2 2 2 3 3 3 3 3 4
Heizrohr PE-RT 17×2 200 200 200 400 400 400 600 600 600 800 800 800 1000 1000 1000 1200
Heizkreisverteiler 2er 2er 2er 3er 3er 4er 4er 5er 5er 6er 6er 7er 8er 8er 8er 9er
Kugelhahn 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
Klemmverschraub. 4 4 4 6 6 8 8 10 10 12 12 14 16 16 16 18
Schrank UP/AP 2er 2er 2er 5er 5er 5er 5er 5er 5er 7er 7er 7er 10er 10er 10er 10er
Stellantrieb 230V 2 2 2 3 3 4 4 5 5 6 6 7 8 8 8 9
Anschlussleiste 230V 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
Regler Analog / Display 1 1 1 1 1 2 2 2 2 2 2 3 3 3 3 3



Verlegeabstand 20 cm 11,2 m² 22,4 m² 33,6 m² 44,8 m² 56 m² 67,2 m² 78,4 m² 89,6 m² 100,8 m² 112 m² 123,2 m² 134,4 m² 145,6 m² 156,8 m² 168 m² 179,2 m²
Noppenplatte 30-2 11,2 m² 22,4 m² 33,6 m² 44,8 m² 56 m² 67,2 m² 78,4 m² 89,6 m² 100,8 m² 112 m² 123,2 m² 134,4 m² 145,6 m² 156,8 m² 168 m² 179,2 m²
Randdämmstreifen 25 m 1 1 2 2 2 3 3 4 4 5 5 6 6 6 7 7
Dichtsschnur – 50 Meter 1 1 1 1 1 2 2 2 2 2 3 3 3 3 3 4
Heizrohr PE-RT 17×2 200 200 200 200 400 400 400 400 600 600 600 600 800 800 800 1000
Heizkreisverteiler 2er 2er 2er 2er 3er 3er 3er 4er 4er 4er 5er 5er 6er 6er 6er 7er
Kugelhahn 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
Klemmverschraub. 4 4 4 4 6 6 6 8 8 8 10 10 12 12 12 14
Schrank UP/AP 2er 2er 2er 2er 5er 5er 5er 5er 5er 5er 5er 5er 7er 7er 7er 7er
Stellantrieb 230V 2 2 2 2 3 3 3 4 4 4 5 5 6 6 6 7
Anschlussleiste 230V 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
Regler Analog / Display 1 1 1 1 1 1 1 2 2 2 2 2 2 2 2 3

Produktinfo:
– Verkehrslast: 5 kPa
– Trittschalverbesserung: 25 dB
– Wärmedurchlasswiderstand: 0,75 m²K/W
– Nutzfläche: 1.000 mm x 1.000 mm
– Plattenmaße: 1.025 mm x 1.000 mm
– Für Rohrdimension von: 14 bis 17 mm (Empfehlung: PE-Xa)
– Verpackungseinheit: 10 m²

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), “nicht-steckerfertigen Geräten” ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
