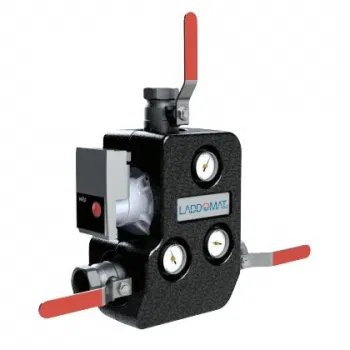

Laddomat 21-100 mit Hocheffizienzpumpe Wilo Yonos Para 7,5 m

Der Laddomat 21 ist eine kompakte, montagefertige Ladeeinheit zur einfachen, sicheren und optimalen Ladung von Pufferspeichern in Heizungsanlagen mit Festbrennstoff- und Holzkesseln. Er sorgt dafür, dass der Heizkessel schnell seine gewünschte Arbeitstemperatur erreicht und schützt ihn dauerhaft vor Korrosion und Kondensationsschäden.

Durch die kontrollierte Rücklaufanhebung wird der Pufferspeicher mit geringem Volumenstrom und hoher, gleichmäßiger Temperatur beladen. So bleibt die notwendige Temperaturschichtung im Pufferspeicher optimal erhalten – eine zentrale Voraussetzung für einen effizienten und komfortablen Heizbetrieb.

Vorteile auf einen Blick:

• Rücklaufanhebung für Festbrennstoff- und Holzkessel

• Schnelle Erreichung der optimalen Kesselbetriebstemperatur

• Schutz des Heizkessels vor Korrosion und Kondensatbildung

• Optimale Pufferspeicherladung mit sauberer Temperaturschichtung

• Vollständige Beladung des Pufferspeichers in der Endphase der Befeuerung

• Nutzung der Nachwärme durch integrierte Selbstzirkulation

• Schwerkraftbetrieb auch bei Stromausfall möglich

• Robuste, langlebige Konstruktion mit hochwertigen Dichtflächen

• Wartungsfreundliche Kugelhähne mit Teflon-Stopfbuchsendichtung

• Hoher Durchfluss am Ende des Heizvorgangs und im Selbstzirkulationsbetrieb

• Serienmäßige EPP-Isolierung zur Reduzierung von Wärmeverlusten

Funktionsweise

Während des Heizbetriebs erhöht der Laddomat 21 die Rücklauftemperatur zum Kessel und sorgt dafür, dass dieser schnell in den optimalen Arbeitsbereich gelangt. Der Pufferspeicher wird mit niedrigem Durchfluss und hoher Temperatur beladen, was eine stabile und effiziente Temperaturschichtung gewährleistet.

In der Endphase der Befeuerung sperrt das Thermoventil den Bypass, sodass der Pufferspeicher vollständig geladen wird. Nach dem Abbrand nutzt der Laddomat 21 die im Kessel vorhandene Restwärme (Glutbett) und überträgt diese automatisch in den Pufferspeicher – auch bei Stromausfall durch Selbstzirkulation.

Technische Daten:

• Thermoelemente verfügbar: 53 °C, 57 °C, 63 °C, 66 °C, 72 °C, 78 °C, 83 °C, 87 °C

• Umwälzpumpe: Wilo Yonos PARA, Förderhöhe 7,5 m, ErP-konform

• Anschluss: R32

• Optionaler Adapter-Satz: R40 oder R50

• Isolierung: EPP (serienmäßig)

Der Laddomat 21 ist die bewährte Premium-Lösung für langlebige, effiziente Heizungsanlagen mit Pufferspeicher, bei denen maximaler Kesselschutz, optimale Schichtung und hohe Betriebssicherheit im Vordergrund stehen.

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
