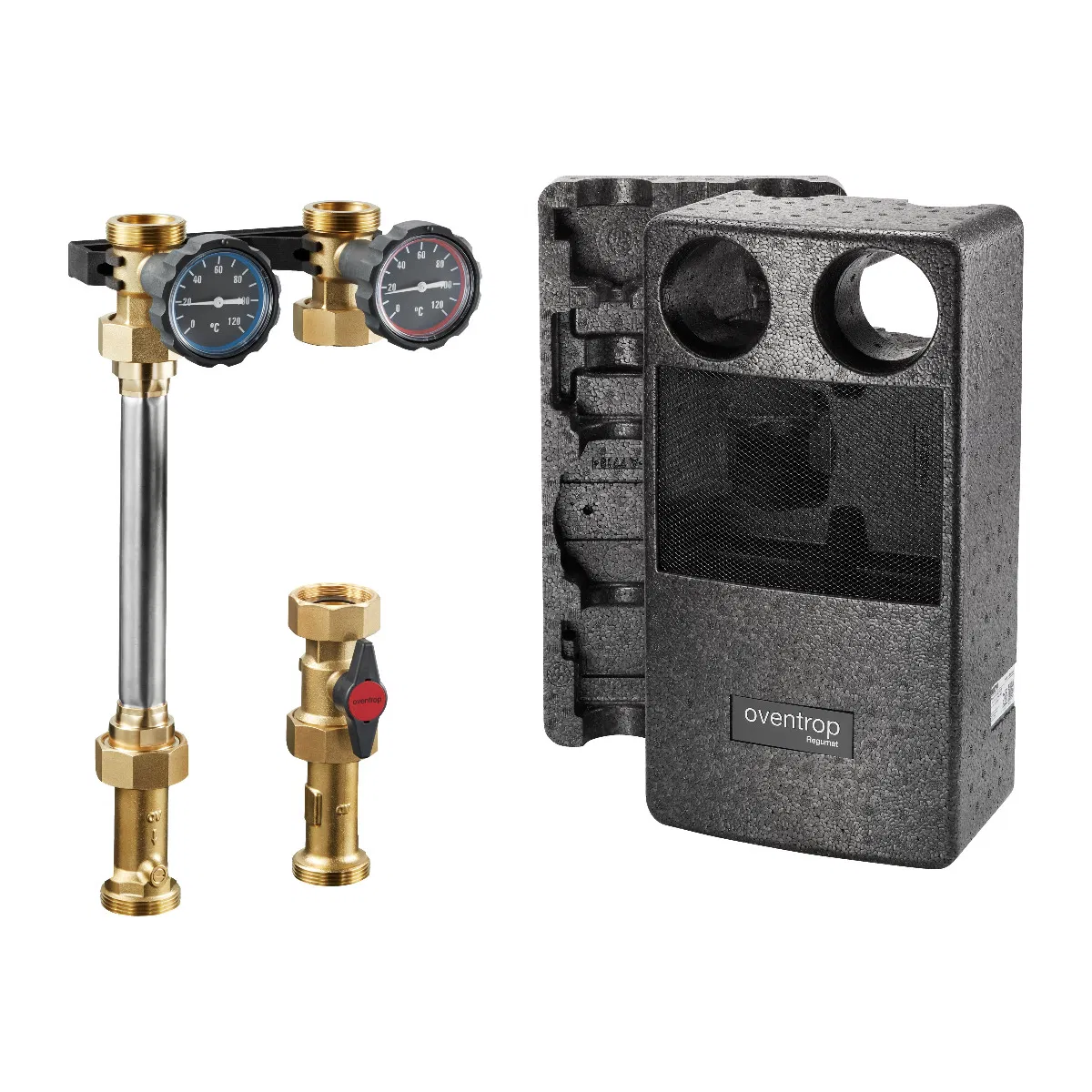

Oventrop Heizkreisset Regumat S-180, ungemischt (ohne Pumpe)

Die ungemischte Heizkreisstation dient zur Anbindung eines ungemischten Heizkreises an den Wärmeerzeuger. Sie enthält alle erforderlichen Armaturen für die Verbindung von Heizkessel, Pumpen und Rohrleitungen.

Die Station ermöglicht das Absperren des Vor- und Rücklaufs und verhindert durch ein Sperrventil im Rücklauf Fehlzirkulationen. Vor- und Rücklauf können vor Ort individuell getauscht werden.

Die Station zeichnet sich durch hochwertige, wartungsfreie Armaturen, modulare Erweiterbarkeit und eine zeit- und platzsparende Montage aus. Eine universelle Wärmedämmung sorgt für geringe Wärmeverluste, die Wandhalterung erleichtert die Installation. Je nach Ausführung ist ein Pumpenkugelhahn zum einfachen Pumpenwechsel ohne Entleeren der Anlage enthalten.

Ausführung

• Heizkreisart: Ungemischt

• Nennweite: DN 25

• Anschluss Heizkreis: G1½ AG flachdichtend

• Anschluss Wärmeerzeuger: G1½ AG flachdichtend

• Pumpenbaulänge: 180 mm

• Pumpentyp: ohne Pumpe

• Vorlauf werkseitig: rechts (tauschbar)

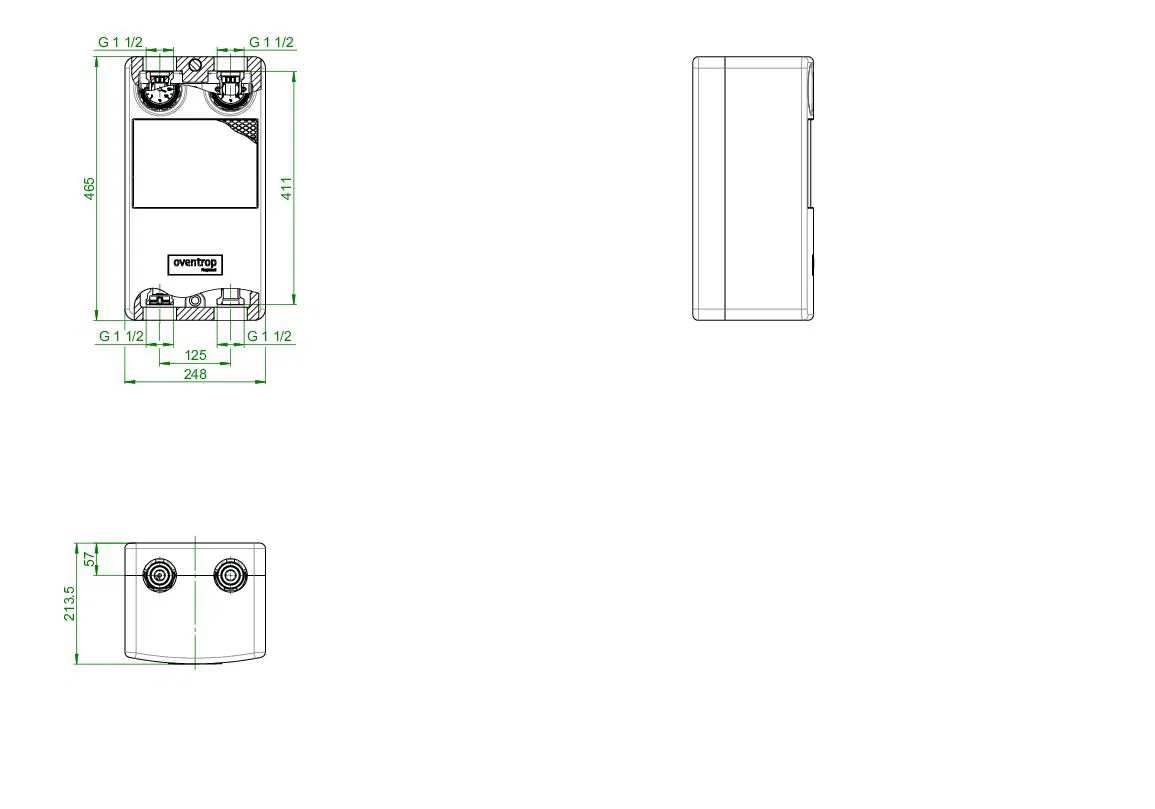

Maße

• Länge: 213 mm

• Breite: 248 mm

• Höhe: 465 mm

• Armaturenlänge: 411 mm

• Achsabstand: 125 mm

Funktionen & Ausstattung

• Absperreinrichtung mit 2 Kugelhähnen

• 2 Thermometer in den Handgriffen integriert

• Sperrventil zur Vermeidung von Fehlzirkulationen

• Pumpenkugelhahn vorhanden

• Wärmedämmung: Ja, universell

• Wandhalterung: Ja

• Dreiwegemischer: Nein

• Stellmotor: Nein

• Sicherheitstemperaturwächter: Nein

Technische Daten

• Kvs-Wert: 7 m³/h

• Empfohlener Einsatzbereich: 50 kW (ΔT=20 K, Δp=100 mbar)

• Max. Betriebstemperatur: 95 °C

• Max. Betriebsdruck: 10 bar

• Öffnungsdruck Sperrventil: 20 mbar

• Dichtgeprüft: Nein

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
