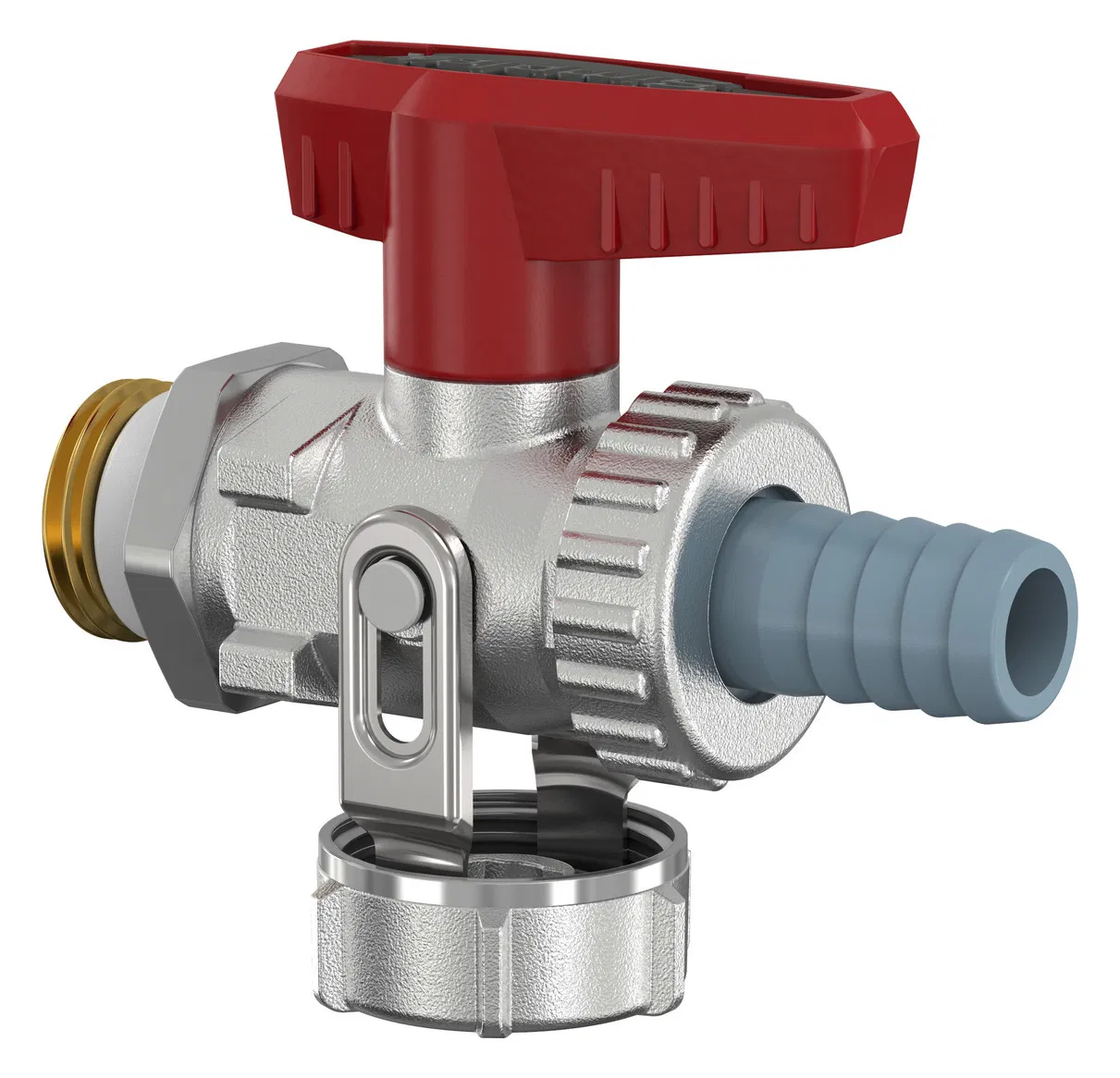

Simplex KFE-Hahn 1/2″ Durchgang

Der Simplex KFE-Kugelhahn ist ein robustes Füll- und Entleerungsventil für Warmwasser-Heizungsanlagen, das zuverlässige Funktion und hohe Betriebssicherheit bietet. Dank der selbstdichtenden Gewindeeinschneiddichtung ist die Montage schnell und sicher, ohne zusätzliche Dichtmittel.

Die schwere Bauform mit vollem Durchgang, galvanischem Verschleißüberzug der Kugel und doppelt abgedichteter Spindel gewährleistet lange Lebensdauer, exakte Positionierung und störungsfreien Betrieb. Die Blindkappe kann als Handrad genutzt werden und ermöglicht eine verdeckte, positionsgenaue Betätigung.

Vorteile und Eigenschaften

• Selbstdichtender Anschluss mit Gewindeeinschneiddichtung

• Exakte axiale Positionierung durch Kontermutter

• Volldurchgang-Kugeldichtung für hohen Durchfluss

• Doppelte O-Ring-Abdichtung der Betätigungsspindel

• Bedienung über Handrad möglich, Blindkappe schützt vor unbeabsichtigtem Öffnen

• Geeignet für Heizungswasser und Wasser-Glykol-Gemische bis 50 %

• Robuste, langlebige Bauform für Wartung und Entleerung

Technische Daten

• Anschluss 1: G 1/2″ M oder G 3/4″ M (Außengewinde BSPP nach ISO 228-1)

• Anschluss 2: Abschraubbare Schlauchtülle

• Max. Arbeitsdruck: 10 bar bei 20 °C

• Max. Mediumtemperatur: 110 °C Dauerbetrieb, 130 °C kurzfristig

• Nominaldruckbereich: PN 16

• Material Gehäuse: Pressmessing, vernickelt, matt

• Material Spindel/Bügel: Edelstahl / Messing

• Dichtungen: O-Ring EPDM, Kugeldichtung PTFE

• Arbeitslänge: 46,5 mm, Gesamtlänge: 72 mm

• Geeignet für: Heizungsanlagen

• Nicht geeignet für: Trinkwasser oder Solaranlagen

Lieferumfang

• KFE-Kugelhahn mit Außengewinde

• Schlauchverschraubung / Schlauchtülle

• Blindkappe mit Edelstahl-Schwenkbügel

Anwendung

Der Simplex KFE-Kugelhahn wird in Warmwasser-Heizungsanlagen zur sicheren Befüllung, Entleerung und Wartung eingesetzt. Dank der selbstdichtenden Gewindeverbindung und der robusten Bauweise kann der Hahn einfach installiert und zuverlässig betrieben werden, selbst bei wiederholten Wartungszyklen.

Hinweis: Zur Vermeidung von Körper- und Gesundheitsschäden sind die Montage, Erstinbetriebnahme, Inspektion, Wartung und Instandsetzung von autorisierten Fachkräften (Heizungsfachbetrieb / Vertragsinstallationsunternehmen) vorzunehmen!

Die Installation von Elektrogeräten mit Drei-Phasen-Wechselstrom-Anschluss (3~/400V), „nicht-steckerfertigen Geräten“ ist von einem eingetragenen Fachbetrieb vorzunehmen. Bei Erstinstallation eines Geräts mit einer Nennleistung von mehr als 12kW ist zudem die Zustimmung des Netzbetreibers einzuholen.

Bestimmungsgemäße Verwendung: Bitte beachten Sie bei Installation und Montage beiliegende Installations-, Betriebs- und Wartungsanleitungen sowie Produkt-/Sytemzulassungen aller Anlagenkomponenten. Bei Wärmeerzeugern ist zum Beispiel regelmäßig der Fall, dass allein für diese Heizung zugelassene Abgastechnik zur Verwendung gelangen darf. Zur bestimmungsgemäßen Verwendung gehört gleichsam die Einhaltung der ebenfalls in o.g. Unterlagen enthaltenen Inspektions- und Wartungsbedingungen.
