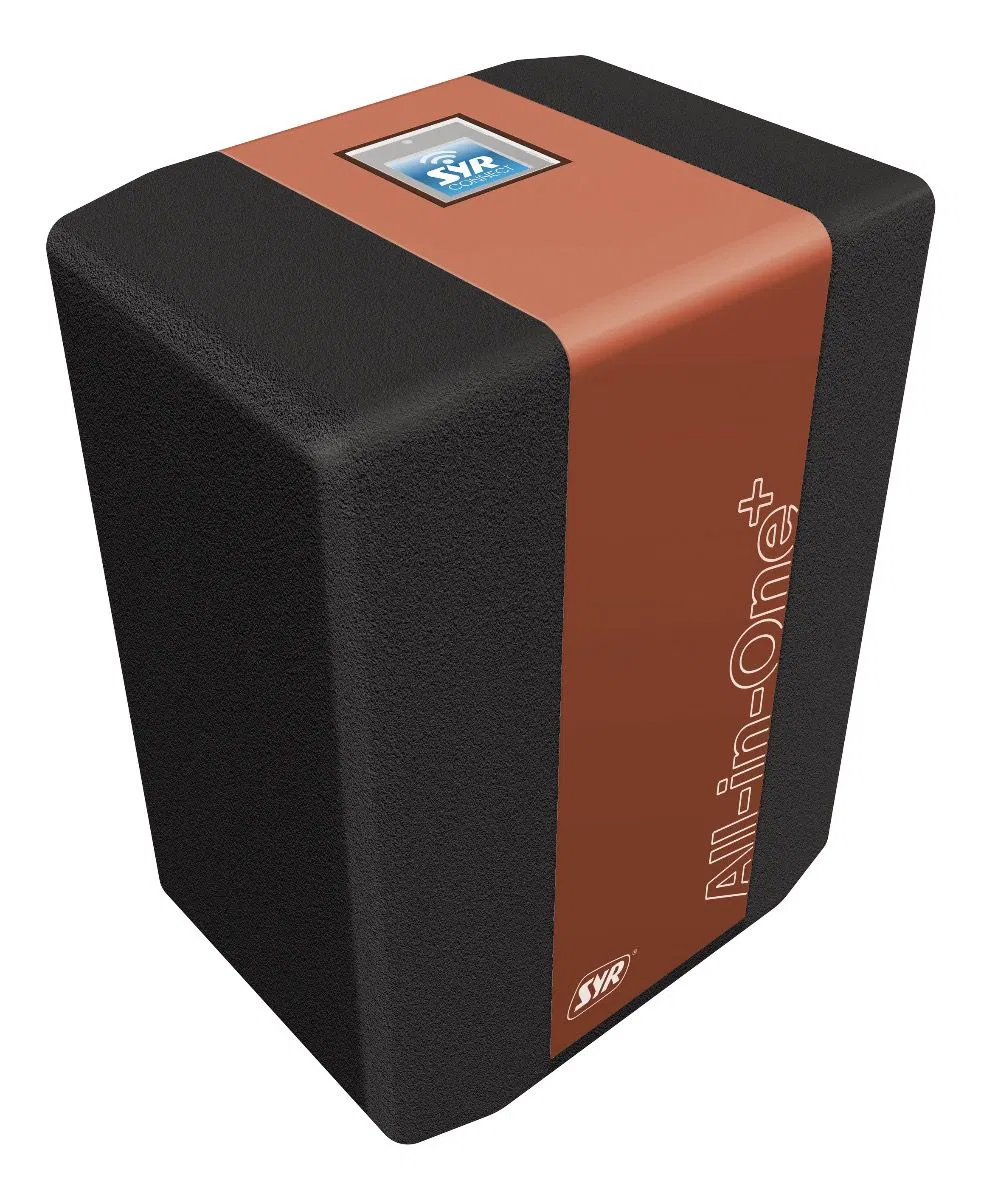

Syr Anschlusscenter All in One+ Connect

Vollautomatische Befüllung nach DIN EN 1717 & VDI 2035
Das SYR All-in-one+ Connect ermöglicht die vollautomatische Befüllung von geschlossenen Heizungsanlagen mit:

• Enthärtetem Wasser (HWE)

• Vollentsalztem Wasser (HVE)

• Wasser zur pH-Wert-Stabilisierung (HVE Plus)

Die Kartusche bestimmt den Einsatzzweck. Das System unterbricht den Befüllvorgang automatisch, sobald die Kartusche erschöpft ist, sodass stets nur behandeltes Wasser in die Heizungsanlage gelangt. Ein integriertes Leckageschutzmodul verhindert unkontrollierte Befüllungen.

Ausführung & Ausstattung

Das All-in-one+ Connect ist mit umfangreicher Technik ausgestattet:

• HWS-Flansch mit ausgangsseitigem Rückflussverhinderer und Absperrung

• Leitfähigkeitsmesssensoren zur kontinuierlichen Wasserqualitätskontrolle

• Drucksensoren und Druckminderer

• Verschneidungseinrichtung

• Systemtrenner BA

• Zwei Entleerungsventile

• Motorbetriebene Absperrung für automatische Unterbrechung bei erschöpfter Kartusche

• Digitale Anzeige (z. B. Restkapazität der Kartusche)

• WLAN-fähig, Steuerung und Kontrolle via SYR App

• Online-Benachrichtigungen per E-Mail

• Montage auf Universalflansch

• Passendes Kartuschensystem für 2,5–30 Liter

Hinweis: Für die Kartuschenbefüllung wird das Anschluss-Set 3228.00.001 benötigt (nicht im Lieferumfang enthalten).

Werkstoffe

• Funktionsteile: Hochwertiger Kunststoff

• Gehäuse: Schlagfestes Thermoplast

• Gummiteile: Alterungsbeständige Elastomere

• Weitere Funktionsteile: Entzinkungsbeständige Messing- bzw. Rotguss-Legierung, nichtrostender Stahl

• Qualitätsstandard: Materialien entsprechen den anerkannten Regeln der Technik

Einbau & Montage

• Installation vor der Heizungsanlage, gut zugänglich

• Kartuschen werden mit dem Anschluss-Set verschraubt

• Standfuß bei 14- und 30-Liter-Kartuschen enthalten

• Rohrleitungen sorgfältig durchspülen

• Einbau spannungsfrei unter Beachtung der Flussrichtung (Pfeil auf dem Gehäuse)

Technische Daten

• Betriebsdruck: max. 10 bar

• Betriebstemperatur: max. 30 °C (Eingang), max. 65 °C (Ausgang)

• Ausgangsdruck: 1–5 bar (Werkseinstellung 1,5 bar)

• Medium: Trinkwasser

• Einbaulage: Hauptachse waagrecht

• Batterien: 1 x 9V Block

• Füllleistung: 0,5 m³/h (0,3 m³/h bei 2,5-Liter-Kartusche)

• Spannung Netzteil (optional): 12 V DC

Wartung

• Automatische Meldung bei erschöpfter Kartusche

• Patronensystem: Wartung/Reparatur der Druckminderer-Patrone ohne Entleeren der Anlage

• Wartung des Systemtrenners BA gemäß DIN EN 806, Teil 5

• Anschlüsse für Kugelhähne ermöglichen Funktionsprüfung mit Servicekoffer (Art.-Nr. 6600.00.000)

Fazit

Das SYR All-in-one+ Connect ist die intelligente Komplettlösung für die automatische Befüllung und pH-Stabilisierung von Heizungsanlagen. Dank digitaler Kontrolle, Leckageschutz und Smart-App-Funktion garantiert es höchste Betriebssicherheit, normgerechte Wasseraufbereitung und komfortable Wartung.
